Техническое описание гидрораспределителя P80F-OT
Моноблочный гидравлический распределитель серии Р80 предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах мобильных машин и стационарных установок. Устройство соответствует техническим требованиям ГОСТ 20245-81.
Конструктивные особенности и принцип работы

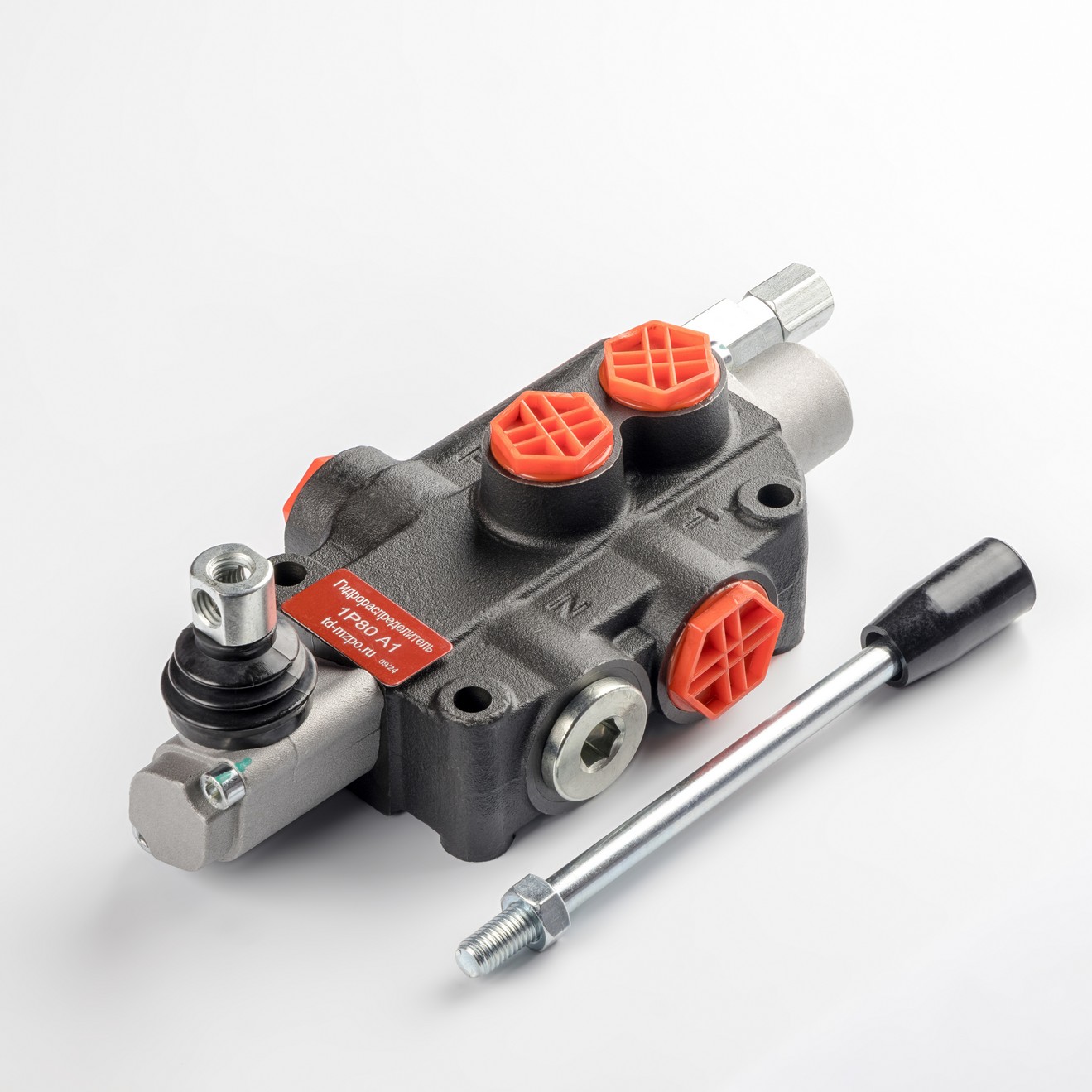

Данная модель выполнена в односекционном моноблочном корпусе, что обеспечивает высокую герметичность и компактность узла. Управление золотником осуществляется в ручном режиме. Интегрированный предохранительный клапан непрямого действия позволяет производить настройку давления в диапазоне от 0 до 250 бар, обеспечивая защиту системы от перегрузок без установки дополнительных гидравлических компонентов.
Технические параметры эксплуатации
- Схема золотника (тип А1): Пружинный возврат в нейтральное положение из рабочих позиций «Подъем» и «Опускание» (без фиксации).
- Гидравлические показатели: Номинальный расход составляет 80 л/мин при максимальном рабочем давлении до 315 бар.
- Рабочая среда: Минеральные масла с кинематической вязкостью от 10 до 400 сСт. Чистота жидкости должна соответствовать классу 10 по NAS1638 или классу 19/16 по ISO4406.
- Климатическое исполнение: Эксплуатация допускается при температуре окружающей среды от -40 до +60 °C, что соответствует требованиям ГОСТ 15150-69.
Присоединительные порты
Резьбовые отверстия выполнены по стандарту BSP:
- Линия нагнетания (P) и рабочие порты (A, B): G 1/2";
- Линия слива (T) и порт последовательного соединения (N): G 3/4".
