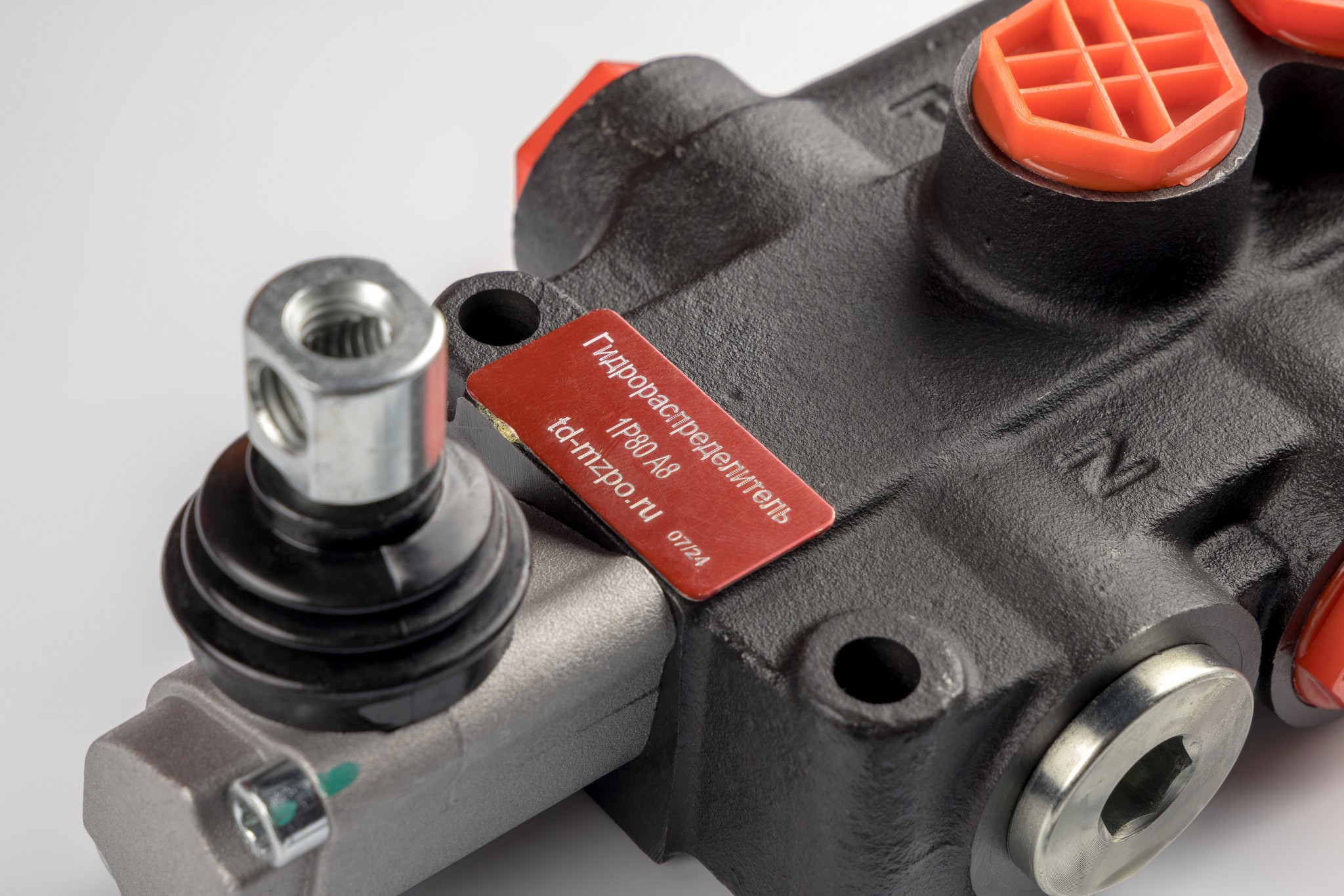

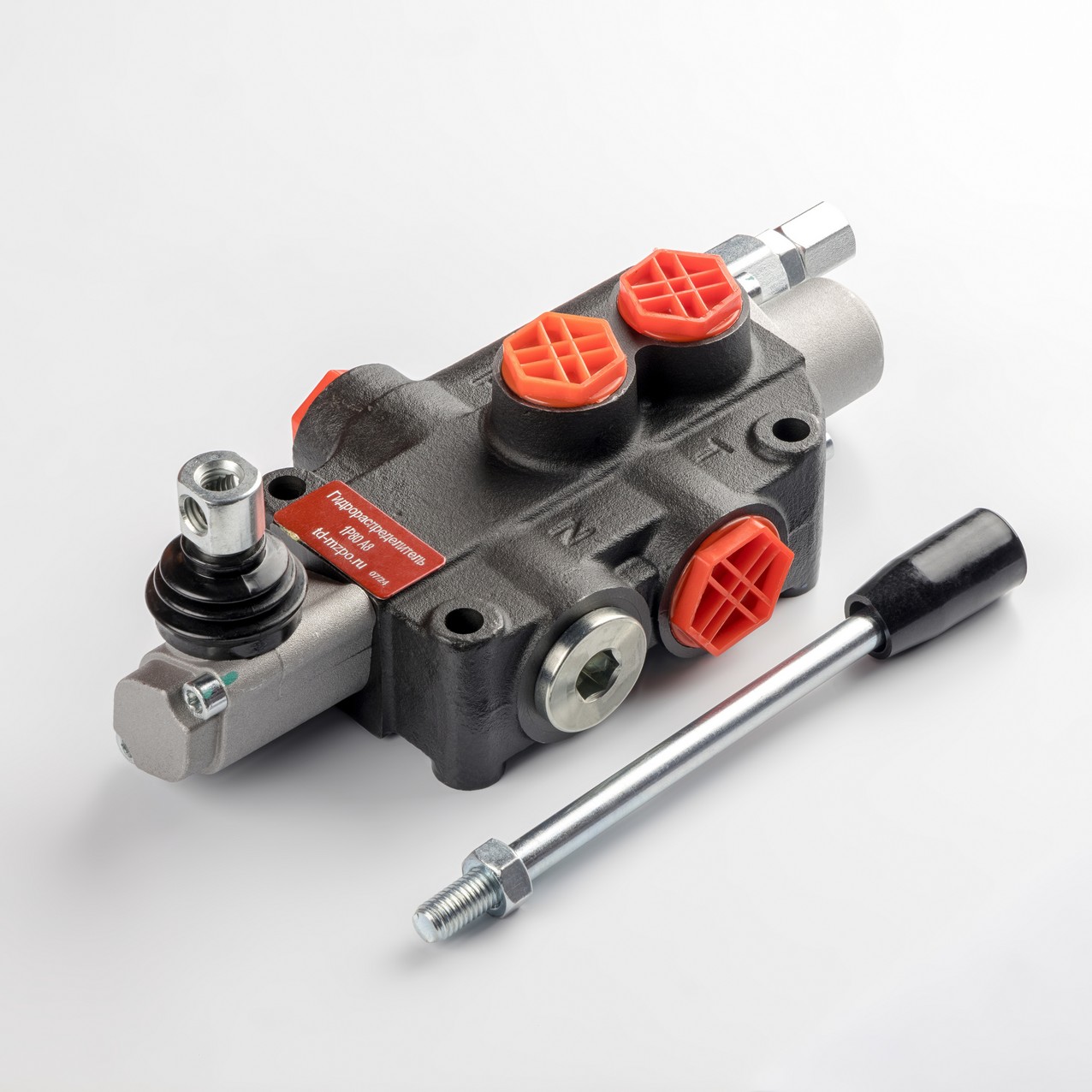

Техническое описание гидрораспределителя P80F-OW (схема А8)
Моноблочный гидравлический распределитель с ручным управлением предназначен для изменения направления потока, ограничения давления и разгрузки насоса в гидравлических системах мобильных машин и стационарных установок. Данное устройство соответствует требованиям ГОСТ 31177-2003 (Агрегаты объемных гидроприводов. Общие технические требования).
Конструктивные и функциональные особенности:
- Тип конструкции: Моноблочный литой корпус из высокопрочного чугуна.
- Функциональная схема золотника (А8): Трехпозиционный золотник с фиксацией в рабочих положениях («Подъем» и «Опускание») и в нейтральном положении.
- Регулирующая аппаратура: Интегрированный предохранительный клапан прямого действия с диапазоном настройки от 0 до 250 бар.
- Рабочая среда: Минеральные масла с кинематической вязкостью 20–100 мм²/с. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406.
Технические характеристики:
- Количество секций: 1
- Номинальный расход: 80 л/мин
- Максимальное рабочее давление: 315 бар (в портах A, B), 250 бар (в порту P)
- Присоединительные порты: P, A, B — G1/2"; T, N — G3/4"
- Температурный диапазон эксплуатации: от -40°C до +60°C
Изделие обеспечивает высокую точность управления исполнительными механизмами и характеризуется минимальными внутренними утечками при высоких эксплуатационных нагрузках.
