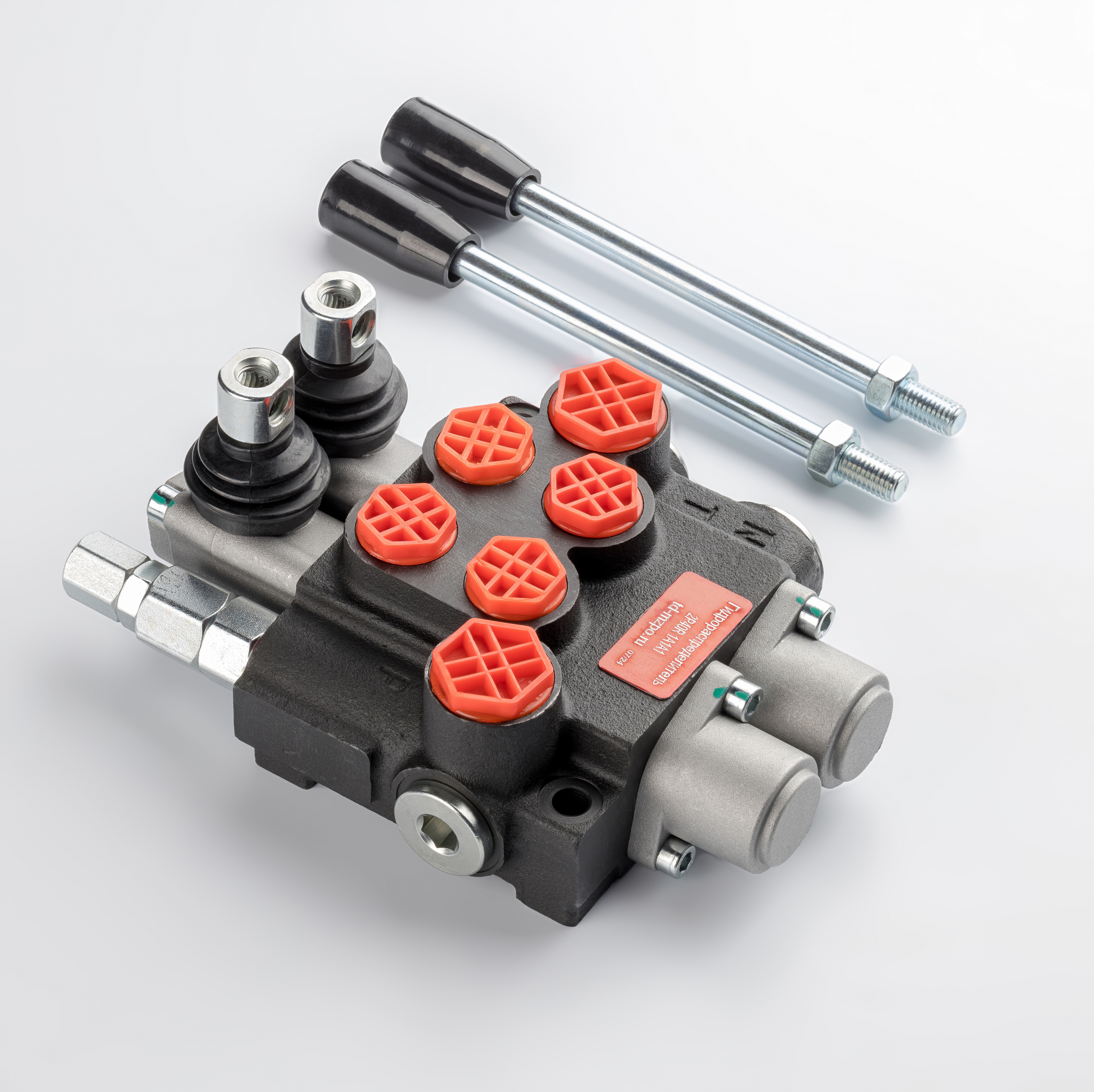

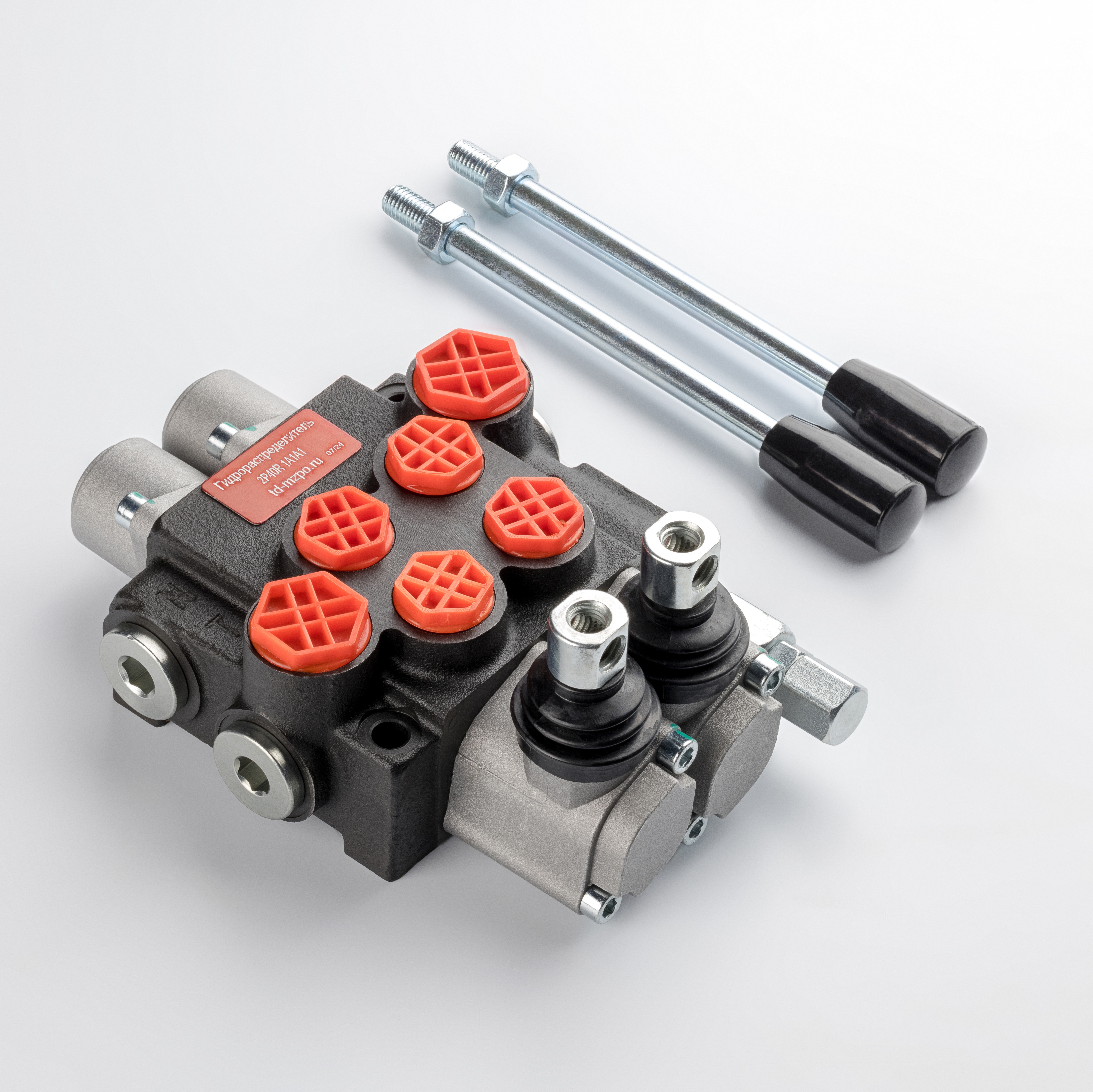

Техническое описание моноблочного гидрораспределителя 2P40R-OT
Двухсекционный моноблочный гидрораспределитель золотникового типа предназначен для изменения направления потока, ограничения давления и управления расходом рабочей жидкости в исполнительных механизмах гидравлических систем. Конструкция устройства соответствует требованиям ГОСТ 16514-96, обеспечивая высокую надежность в тяжелых условиях эксплуатации.
Конструктивные особенности и функционал:
- Тип распределителя: Моноблочный, с параллельным соединением исполнительных органов.
- Регулирующая аппаратура: Встроенный предохранительный клапан прямого действия с диапазоном настройки от 0 до 250 бар (заводская настройка — номинальное давление).
- Золотниковая группа: Две секции типа А1 (подпружиненный возврат в нейтральное положение без фиксации), обеспечивающие точное позиционирование исполнительных механизмов.
- Гидравлические порты: Резьбовые соединения стандарта BSP (G1/2" для линий нагнетания и слива, G3/8" для рабочих портов потребителей).
Технические параметры эксплуатации:
Изделие предназначено для работы на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с. Чистота рабочей жидкости должна соответствовать классу 19/16 по ISO 4406 или классу 10 по NAS 1638. Температурный диапазон эксплуатации составляет от -40°C до +60°C для окружающей среды.
Спецификация портов:
- Линия Р (вход): G1/2
- Линия Т (слив): G1/2
- Линии А, В (выходы на цилиндры/моторы): G3/8
- Линия N (последовательное соединение/Carry-over): G1/2
