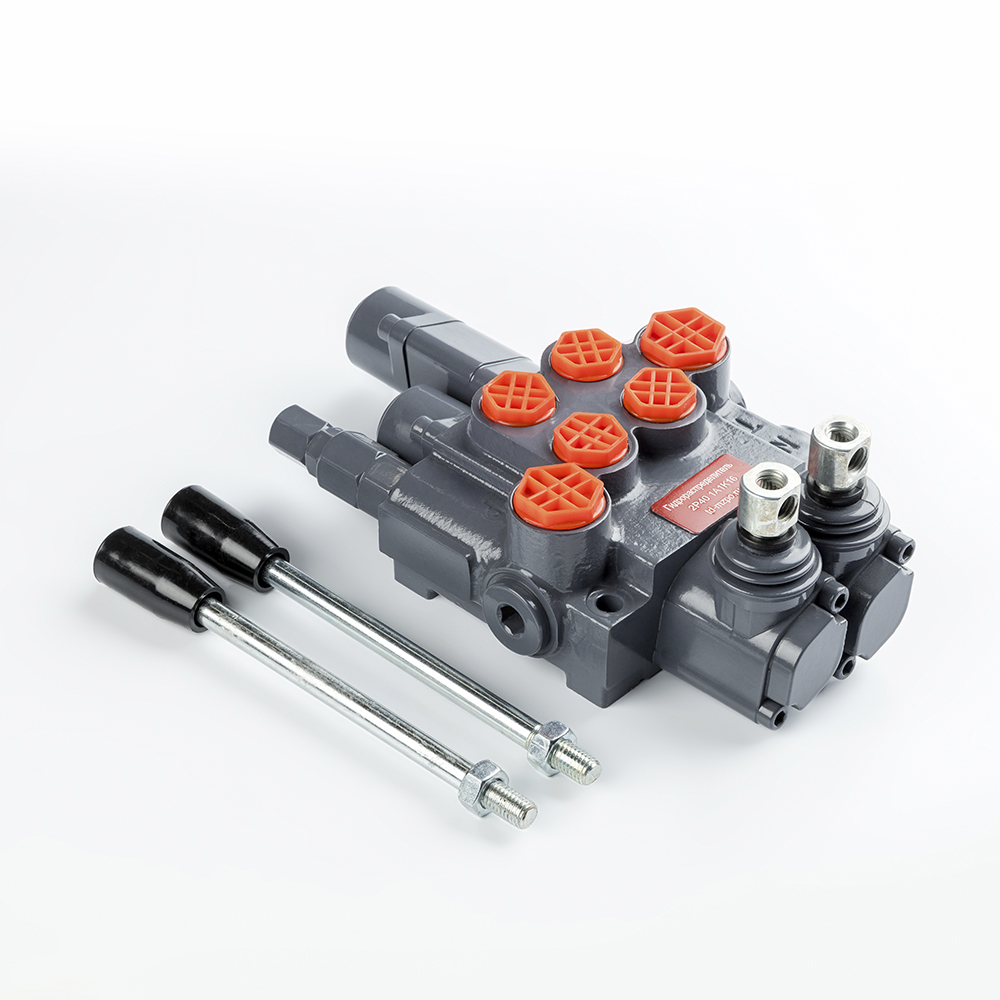

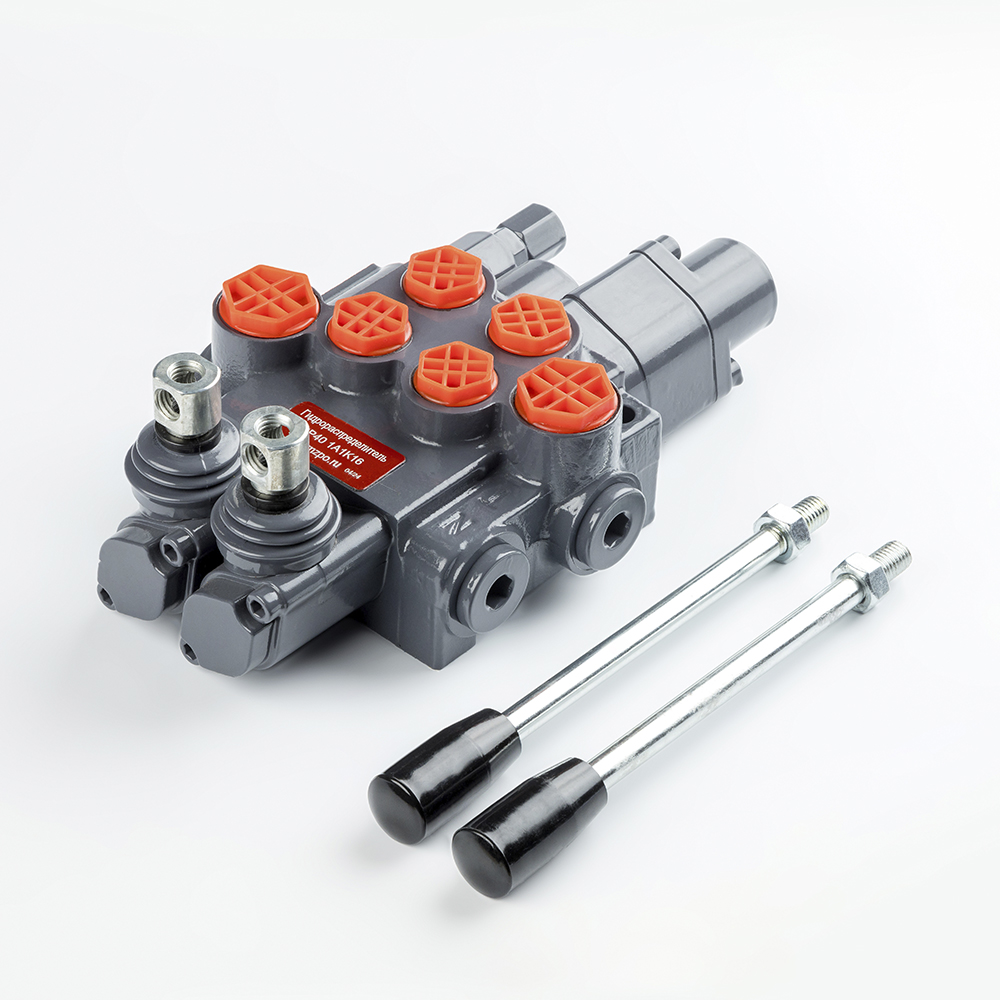

Техническое описание гидрораспределителя 2P40-1A1K16
Моноблочный двухсекционный гидрораспределитель предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Изделие соответствует требованиям ГОСТ 20245-81 в части параметров и общих технических условий для гидрораспределителей.
Конструктивные особенности и функционал:
- Секция 1 (Золотник типа A): Трехпозиционный, с пружинным возвратом в нейтральное положение (без фиксации). Обеспечивает управление исполнительным механизмом в режимах подъема и опускания.
- Секция 2 (Золотник типа K16): Четырехпозиционный, включает плавающий режим с механической фиксацией. Режимы подъема и опускания осуществляются без фиксации.
- Предохранительный клапан: Встроенный регулируемый клапан прямого действия с диапазоном настройки 0–250 бар для защиты системы от перегрузок.
- Материал корпуса: Высокопрочный чугун, обеспечивающий эксплуатационную надежность при пиковых давлениях до 315 бар.
Эксплуатационные требования:
Устройство рассчитано на работу с минеральными маслами вязкостью 10–400 сСт. Чистота рабочей жидкости должна соответствовать ГОСТ 17216-2001 (не ниже 13 класса) или ISO 4406 (19/16).
