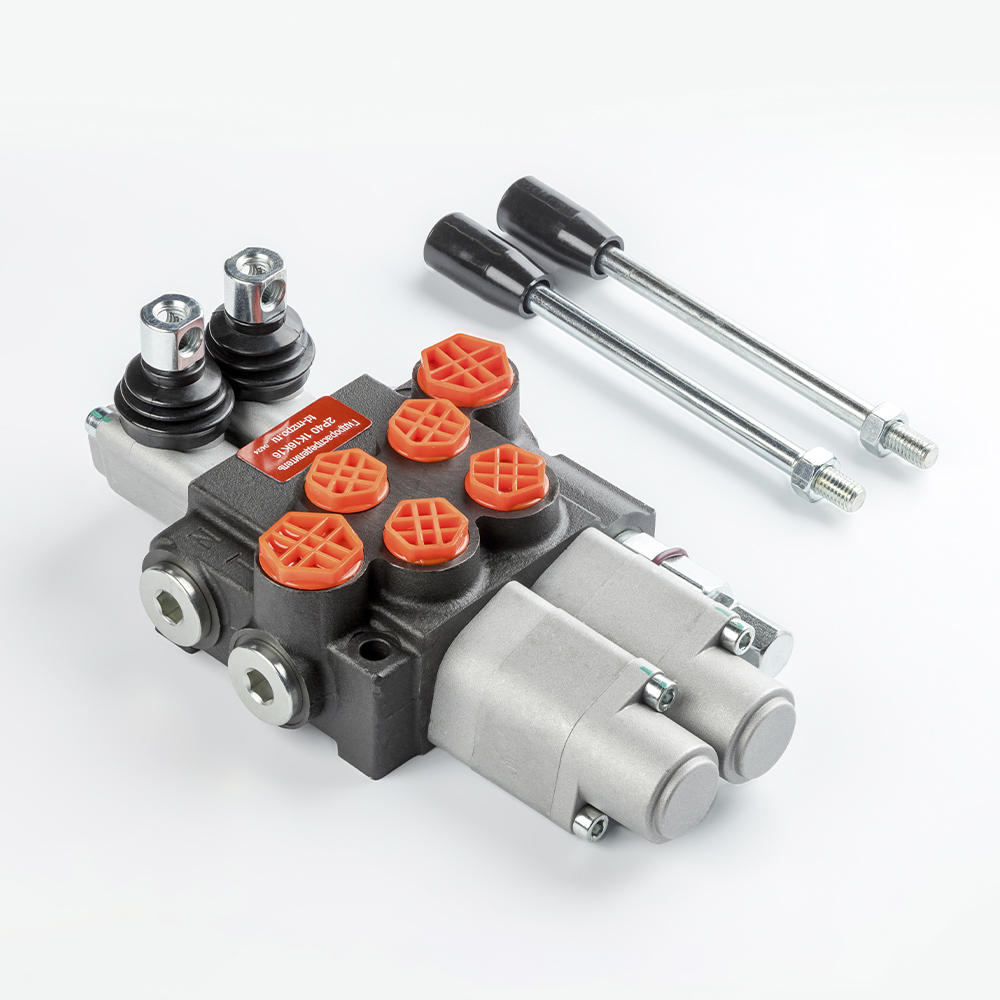

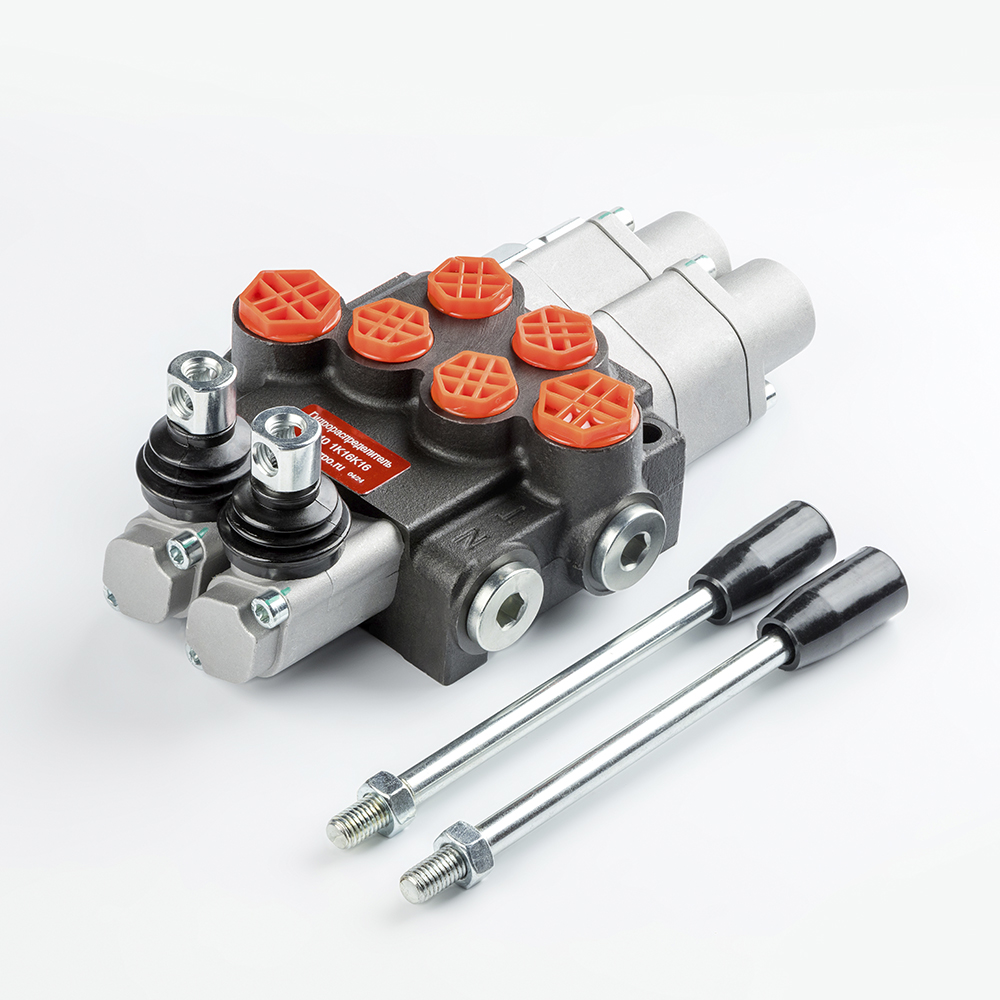

Техническое описание гидрораспределителя 2P40-1K16K16
Моноблочный гидравлический распределитель с ручным управлением предназначен для изменения направления потока и регулирования расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Данное устройство соответствует требованиям ГОСТ 20245-80 (Гидрораспределители золотниковые. Общие технические условия).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и минимизацию утечек.
- Конфигурация золотников: Двухсекционное исполнение с функциональной схемой K16. Данная схема обеспечивает плавающий режим с фиксацией, а также подъем и опускание в режиме без фиксации (пружинный возврат в нейтраль).
- Регулирующая аппаратура: В агрегат интегрирован предохранительный (прецизионный) клапан непрямого действия с диапазоном настройки давления от 0 до 250 бар, что исключает необходимость установки дополнительных гидравлических компонентов защиты контура.
- Уплотнения: Высококачественные уплотнения обеспечивают герметичность в соответствии с нормами ГОСТ 16514-96.
Технические параметры эксплуатации:
Устройство рассчитано на работу в тяжелых условиях при температуре окружающей среды от -40 до +60 °C. Гидравлические порты выполнены с трубной цилиндрической резьбой (G), что гарантирует надежность соединений при пиковых нагрузках до 315 бар.
