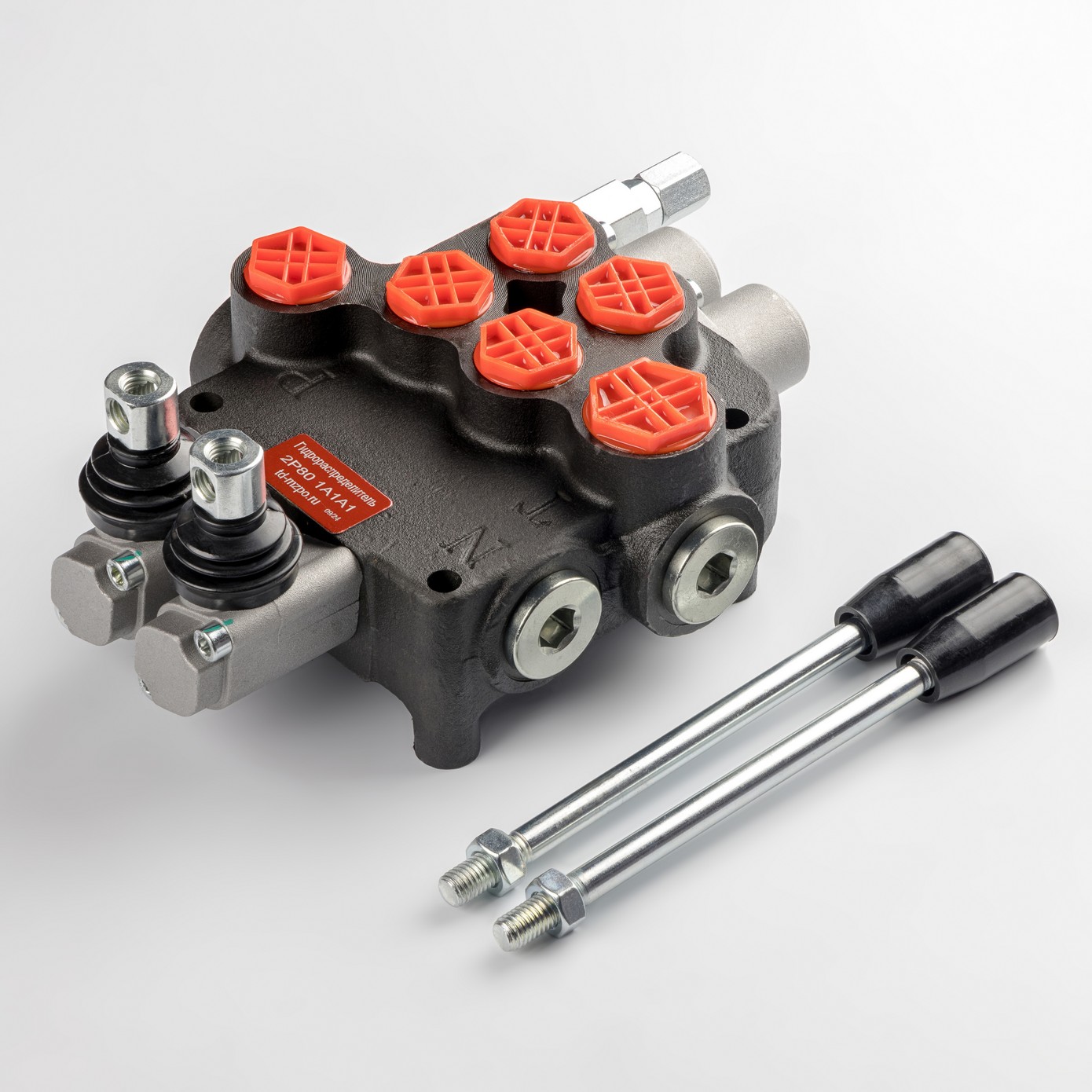

Техническое описание гидрораспределителя 2P80F-OT
Двухсекционный моноблочный гидрораспределитель предназначен для изменения направления потока и регулирования расхода рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство обеспечивает управление исполнительными механизмами в ручном режиме в соответствии с установленной схемой золотников (тип А1).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный литой корпус, обеспечивающий высокую герметичность и компактность узла.
- Предохранительный клапан: Встроенный регулируемый клапан аварийного сброса давления с диапазоном настройки от 0 до 250 Bar.
- Схема золотника А1: Трехпозиционный золотник с пружинным возвратом в нейтральное положение (без фиксации в рабочих позициях "подъем" и "опускание").
- Чистота среды: Эксплуатация допускается при соблюдении класса чистоты рабочей жидкости не ниже 10 по NAS1638 или 19/16 по ISO4406.
Соответствие стандартам:
Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Технические характеристики:
| Номинальный расход | 80 л/мин |
| Максимальное давление | 315 бар |
| Количество секций | 2 |
| Диапазон рабочих температур | от -20 до +80 °C |
| Присоединительные резьбы | P: G1/2; A, B: G1/2; T, N: G3/4 |
