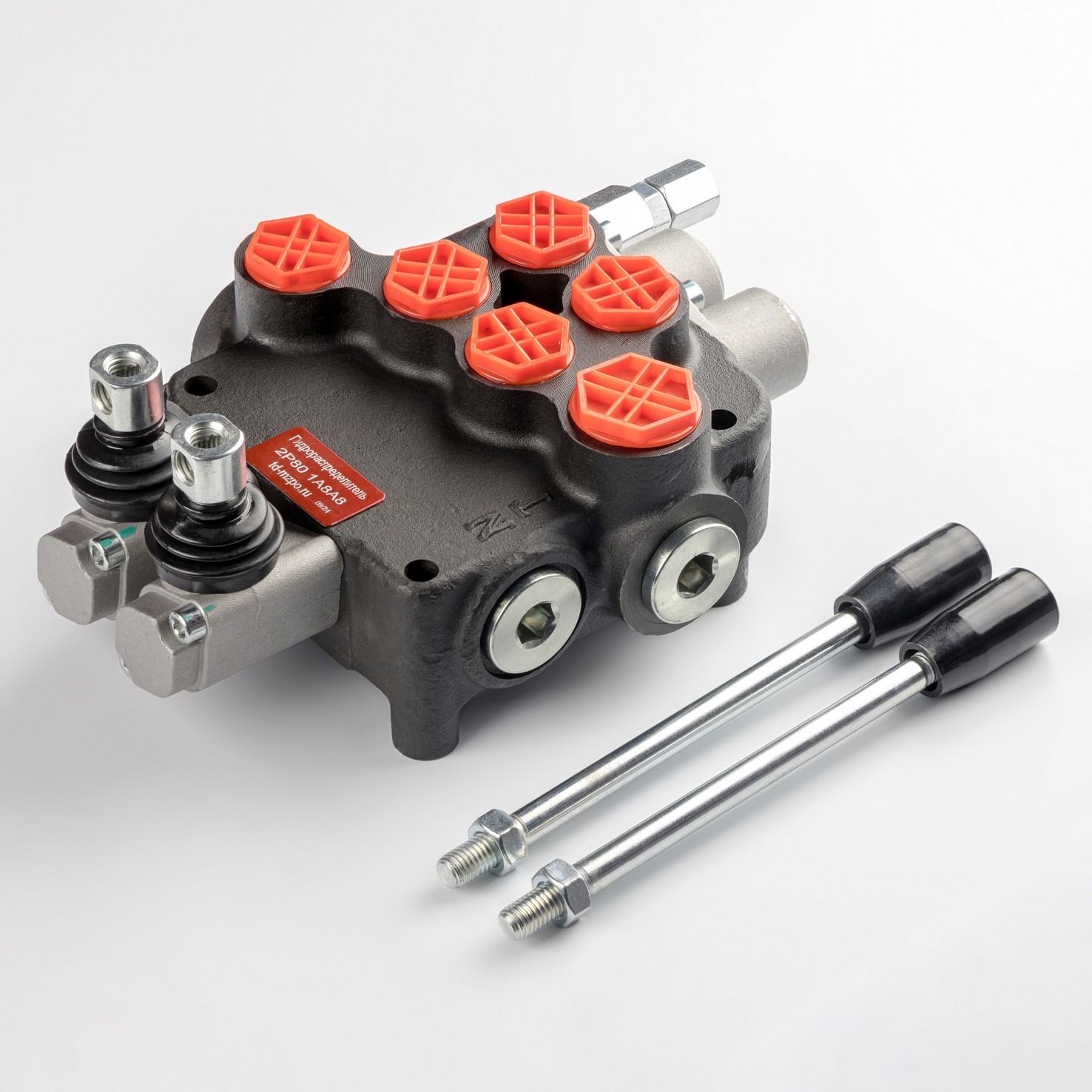

Техническое описание гидрораспределителя 2P80F-OW
Двухсекционный моноблочный гидрораспределитель предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах мобильной техники и стационарных установок. Устройство выполнено в соответствии с требованиями ГОСТ 12.2.086-87 и ГОСТ 16514-96.
Конструктивные особенности и принцип работы
Изделие представляет собой моноблочный агрегат с ручным управлением. В корпус интегрирован предохранительный клапан прямого действия с диапазоном настройки 0–250 Bar, что обеспечивает защиту системы от перегрузок. Распределитель оснащен двумя золотниками типа А8, обеспечивающими фиксацию в обоих рабочих положениях («Подъем» и «Опускание»).
Технические параметры эксплуатации
- Номинальный расход: 80 л/мин.
- Рабочее давление: номинальное 250 бар, максимальное пиковое до 315 бар.
- Гидравлические порты: вход (P) и рабочие отводы (A, B) имеют резьбовое соединение G1/2"; сливной порт (T) и порт последовательного соединения (N) — G3/4".
- Требования к рабочей среде: минеральные масла с кинематической вязкостью 10–400 сСт. Класс чистоты не ниже 10 по NAS1638 или 19/16 по ISO4406.
Климатическое исполнение
Оборудование сохраняет работоспособность при температуре окружающей среды от -40 до +60 °C. Температурный диапазон рабочей жидкости составляет от -20 до +80 °C, что соответствует условиям эксплуатации по ГОСТ 15150-69.
