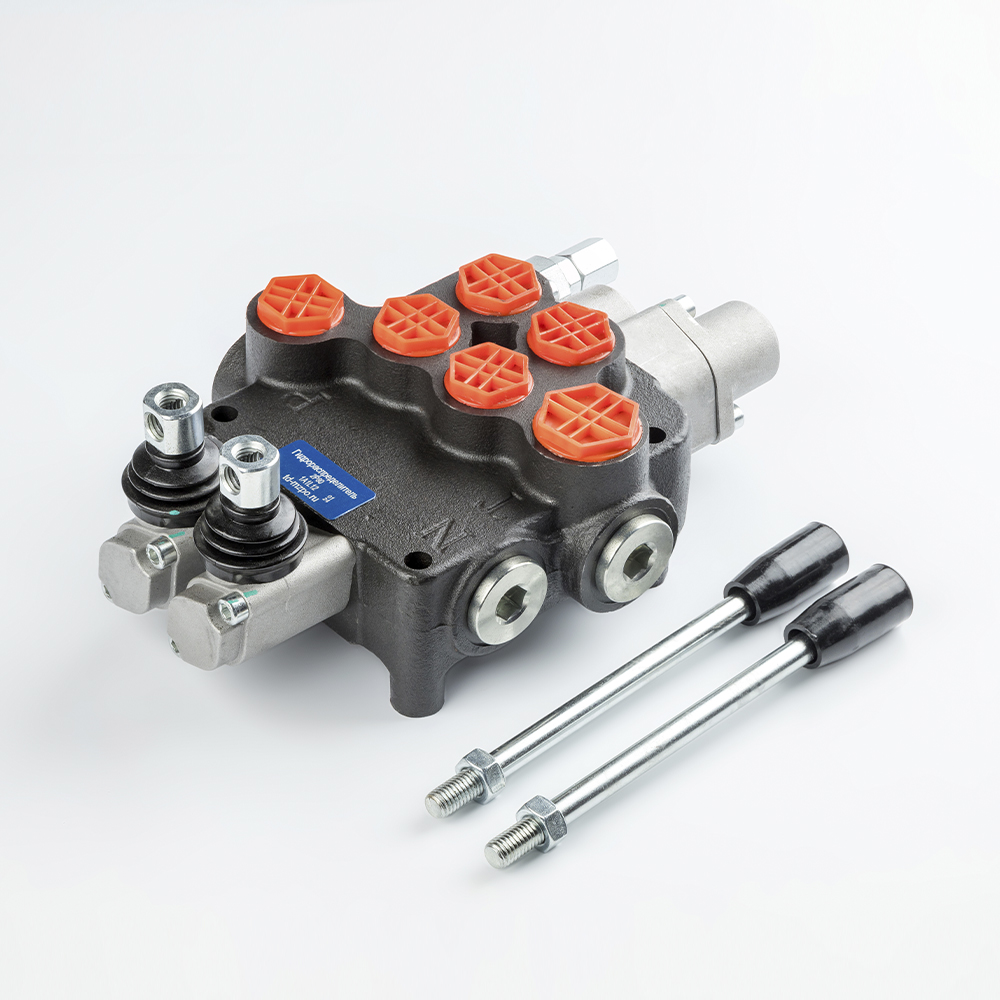

Техническое описание гидрораспределителя 2P80-1A1L12
Двухсекционный моноблочный гидрораспределитель предназначен для прецизионного управления потоками рабочей жидкости в гидравлических системах мобильной техники и промышленного оборудования. Устройство обеспечивает направленное распределение и регулирование давления рабочей среды в соответствии с установленными схемами золотников.
Технические особенности и функционал:
- Конструкция: Моноблочный корпус повышенной жесткости, устойчивый к гидродинамическим ударам.
- Регулирующая аппаратура: Встроенный предохранительный клапан прямого действия с диапазоном настройки 0–250 Bar (0–25 МПа).
- Конфигурация золотников:
- Секция 1 (A1): Трехпозиционный золотник с пружинным возвратом в нейтральное положение (без фиксации).
- Секция 2 (L12): Четырехпозиционный золотник с плавающим режимом и фиксацией в четвертом положении.
- Стандартизация: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Эксплуатационные параметры:
Агрегат рассчитан на работу с минеральными маслами в широком температурном диапазоне. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406 для обеспечения заявленного ресурса золотниковых пар.
