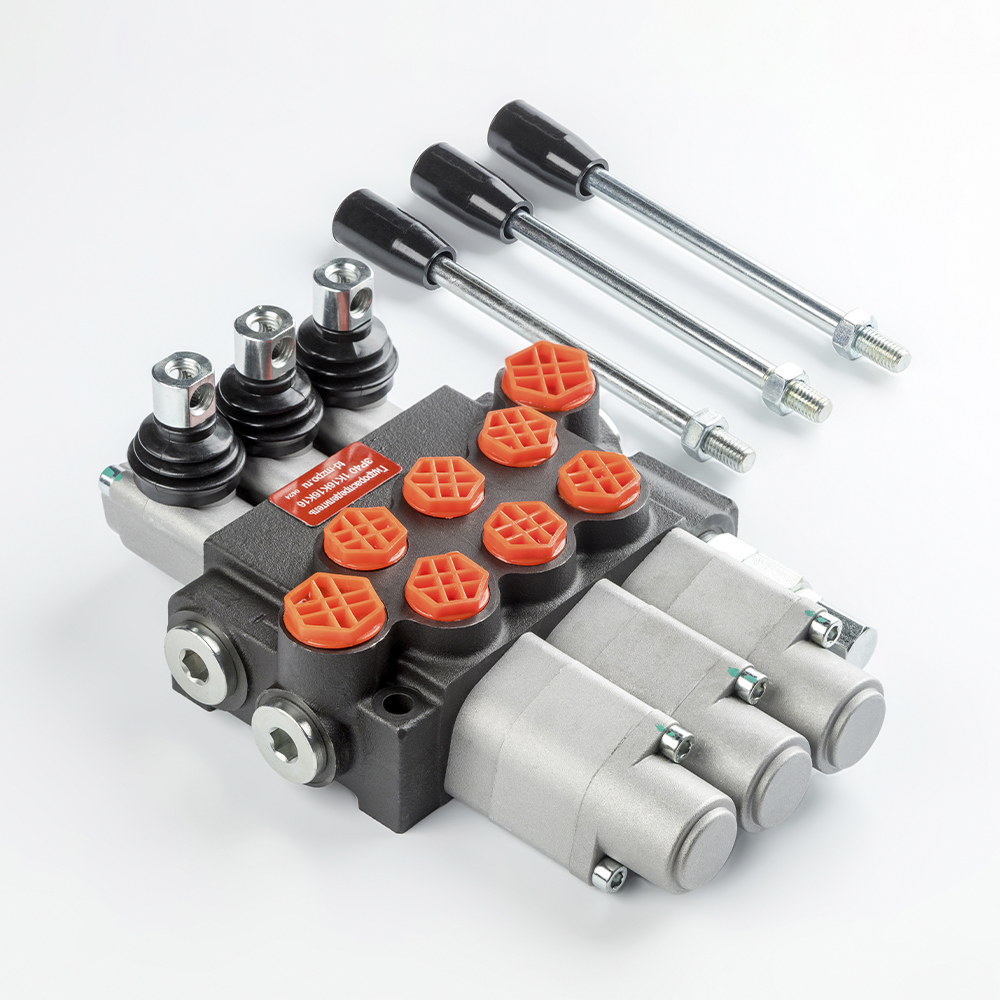

Техническое описание гидрораспределителя 3P40-1K16K16K16
Моноблочный трехсекционный гидрораспределитель серии P40 предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах. Устройство обеспечивает управление исполнительными механизмами в ручном режиме. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал:
- Моноблочное исполнение: Литой корпус обеспечивает высокую герметичность и компактность узла.
- Золотниковая группа: Конфигурация K16K16K16 предусматривает наличие плавающего режима с фиксацией, при этом операции подъема и опускания осуществляются без фиксации.
- Предохранительный клапан: Встроенный регулируемый клапан аварийного сброса (диапазон 0–250 Bar) защищает систему от перегрузок.
- Гидравлические порты: Присоединительные отверстия выполнены по стандарту BSP (G1/2 и G3/8).
Технические характеристики согласно регламенту:
- Номинальный расход: 40 л/мин.
- Максимальное рабочее давление: 315 бар.
- Рабочая среда: минеральные масла с кинематической вязкостью 10...400 мм²/с.
- Класс чистоты рабочей жидкости: не ниже 10 по NAS1638 или 19/16 по ISO4406.
- Температурный диапазон эксплуатации: от -40°C до +60°C.
