Техническое описание гидрораспределителя 3P40-1K15K15K15

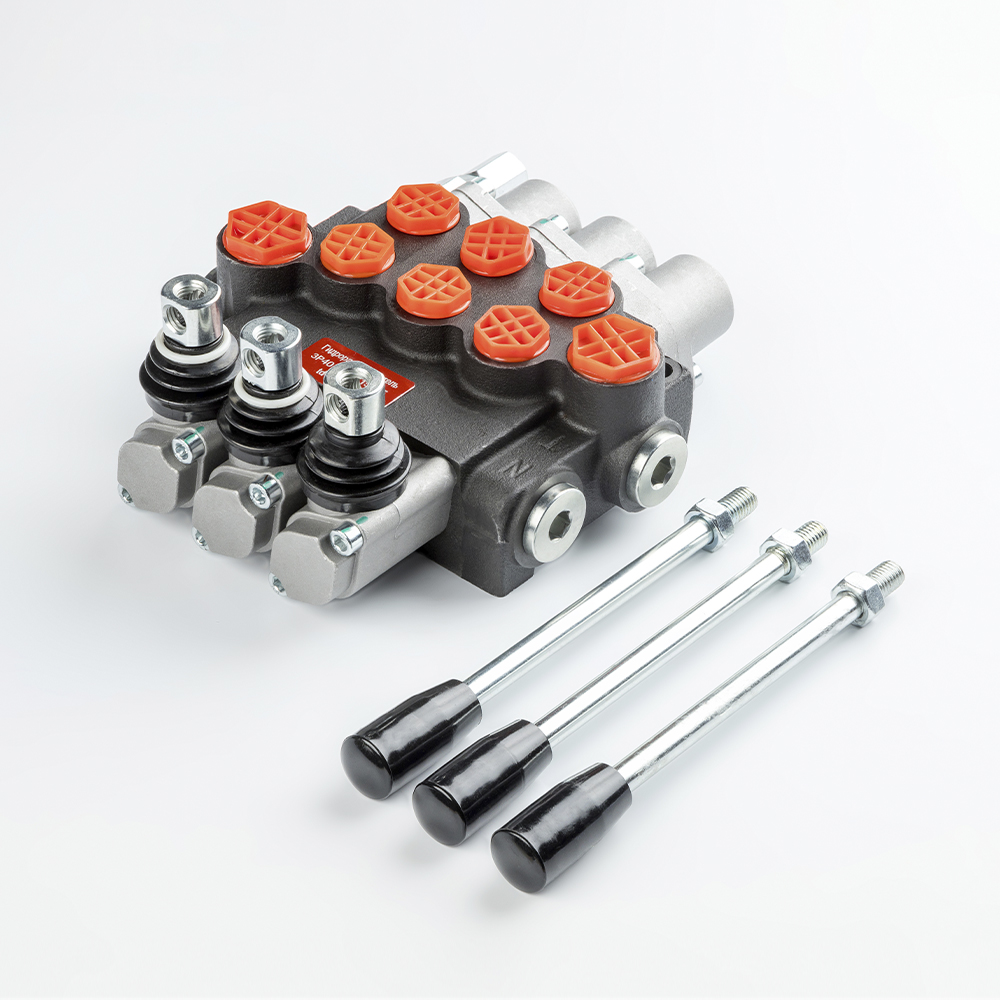

Трехсекционный моноблочный гидрораспределитель серии P40 предназначен для изменения направления потока и регулирования расхода рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство обеспечивает управление исполнительными механизмами в ручном режиме.
Конструктивные и функциональные особенности:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и надежность узла.
- Функциональная схема: Оснащен тремя золотниками типа K15. Данная конфигурация обеспечивает плавающий режим с фиксацией, а также фиксацию в положениях "подъем" и "опускание".
- Предохранительный клапан: Встроенный регулируемый клапан аварийного сброса давления с диапазоном настройки от 0 до 250 Bar (25 МПа).
- Стандарты производства: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Технические параметры эксплуатации:
Гидравлический распределитель рассчитан на работу с минеральными маслами в широком температурном диапазоне. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или классу 19/16 по ISO4406 для обеспечения номинального ресурса эксплуатации. Присоединительные порты выполнены с трубной цилиндрической резьбой согласно ГОСТ 6357-81 (G1/2" для линий P, T, N и G3/8" для рабочих портов A, B).
