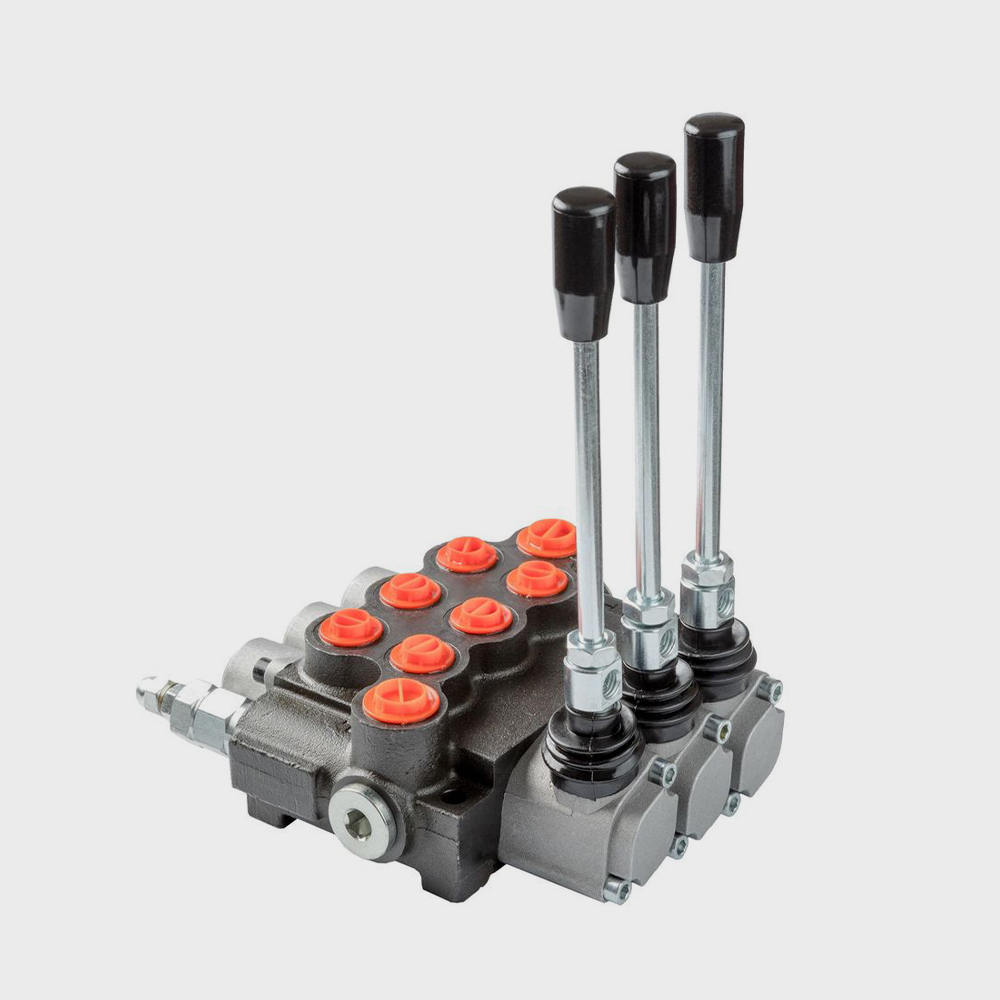

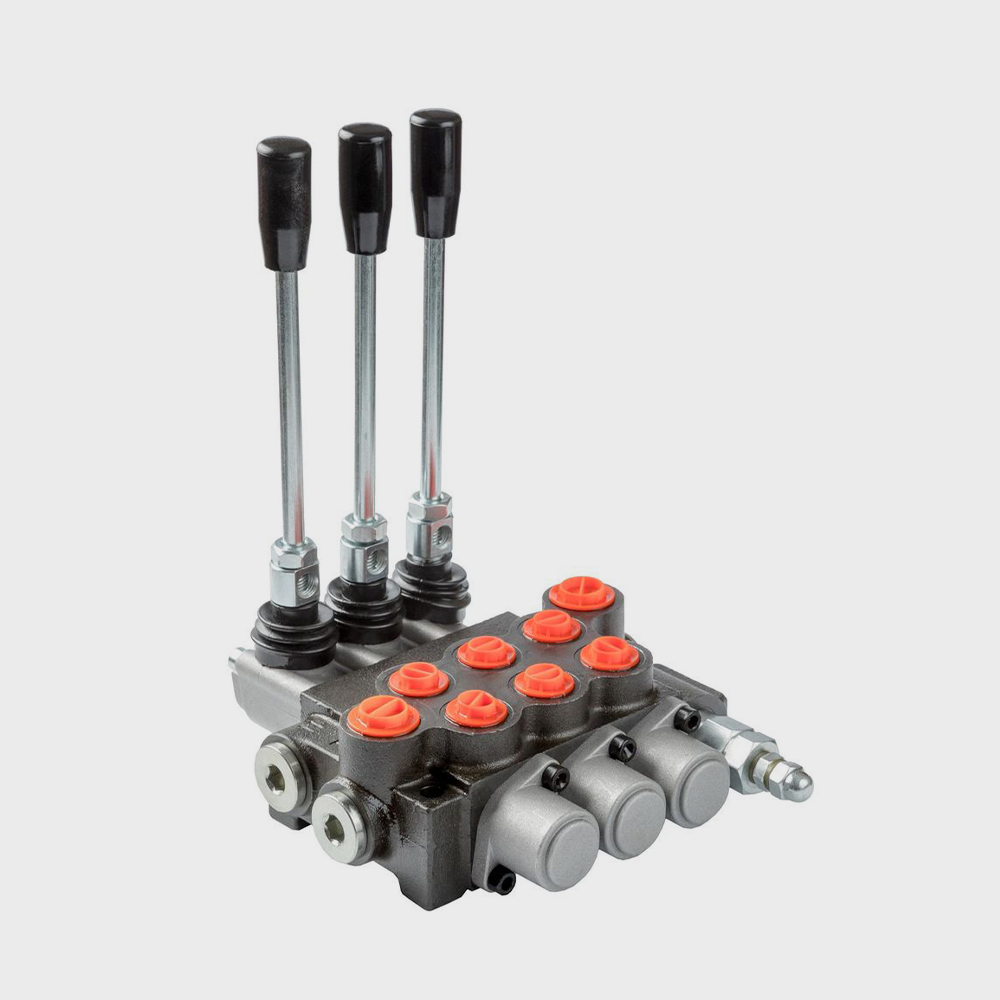

Техническое описание гидрораспределителя 3P40F-OW
Моноблочный трехсекционный гидрораспределитель предназначен для изменения направления потока и регулирования расхода рабочей жидкости в гидравлических системах мобильной техники и промышленного оборудования. Устройство обеспечивает управление исполнительными механизмами в ручном режиме в соответствии с конфигурацией установленных золотников типа А8.
Конструкция включает встроенный предохранительный (предохранительно-переливной) клапан прямого действия с диапазоном настройки давления от 0 до 250 бар, что исключает необходимость установки дополнительных элементов защиты системы от перегрузок. Изделие соответствует требованиям ГОСТ 16514-96 в части общих технических условий для гидрораспределителей.
Основные технические параметры:
- Тип распределителя: моноблочный, золотниковый.
- Количество рабочих секций: 3 секции.
- Тип управления: ручное, с фиксацией золотника в рабочих положениях (схема А8).
- Номинальный расход: 40 л/мин.
- Рабочее давление: номинальное 250 бар, пиковое до 315 бар.
- Присоединительные порты: вход (P) и слив (T) — G1/2", рабочие порты (A, B) — G3/8".
- Требования к рабочей жидкости: минеральные масла с кинематической вязкостью 10-400 сСт. Чистота жидкости должна соответствовать классу 10 по NAS 1638 или 19/16 по ISO 4406 (согласно ГОСТ 17216-2001).
