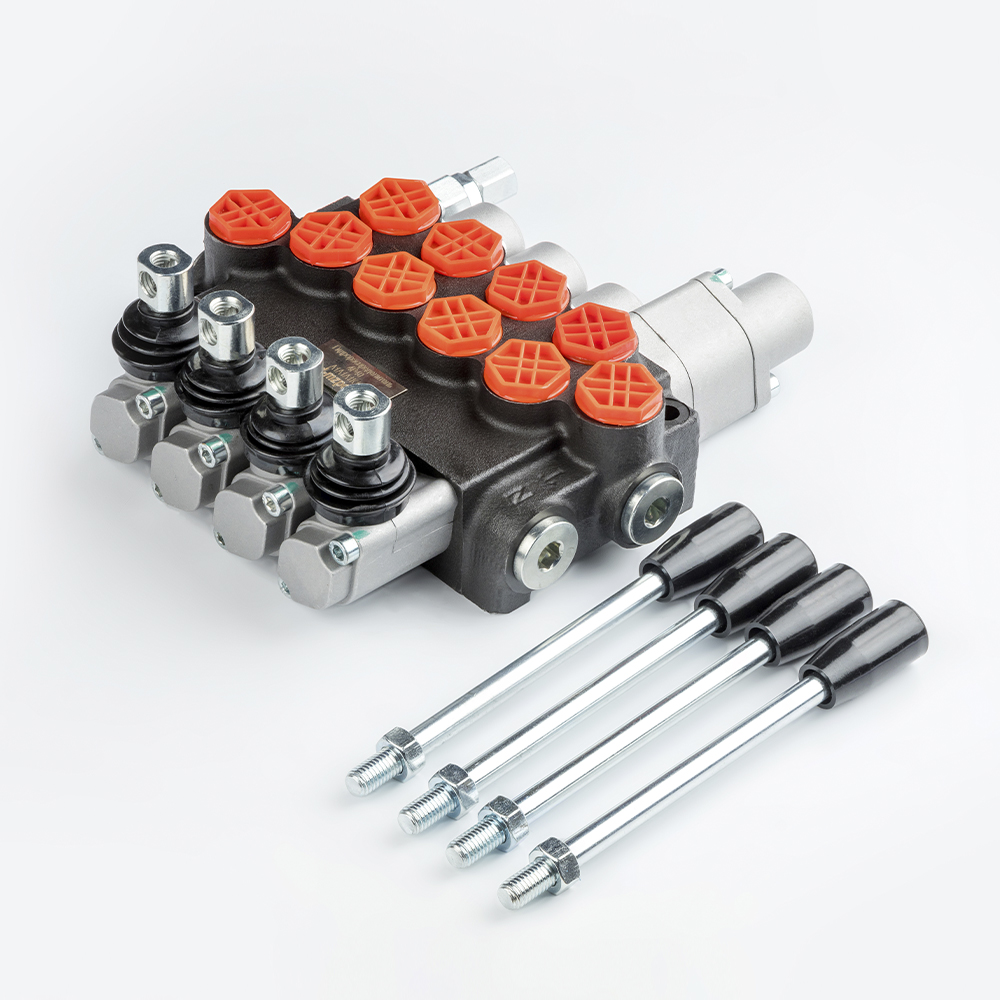

Техническое описание гидрораспределителя 4P40-1A1A1A1K16
Моноблочный четырехсекционный гидрораспределитель предназначен для изменения направления потока и регулирования расхода рабочей жидкости в исполнительных механизмах гидравлических систем. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Распределители направляющие. Общие технические условия).
Конструктивные и функциональные особенности:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и минимизацию утечек.
- Секционность: 4 рабочие секции с индивидуальными золотниками.
- Схемы управления золотниками:
- Три секции типа A1: Трехпозиционные, с пружинным возвратом в нейтральное положение (без фиксации в рабочих положениях).
- Одна секция типа K16: Четырехпозиционная, обеспечивающая «плавающий режим» с механической фиксацией, при этом стандартные рабочие положения (подъем/опускание) работают без фиксации.
- Система безопасности: Интегрированный предохранительный (прецизионный) клапан с диапазоном настройки давления от 0 до 250 бар для защиты системы от перегрузок.
Технические параметры эксплуатации:
- Пропускная способность: Номинальный расход составляет 40 л/мин.
- Давление: Номинальное рабочее давление — 250 бар, пиковое (максимальное) — до 315 бар.
- Рабочая среда: Гидравлические масла на минеральной основе. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406.
- Присоединительные порты: Линии нагнетания (P), слива (T) и последовательного соединения (N) имеют резьбу G1/2"; рабочие порты к исполнительным органам (A, B) — G3/8".
Данный гидрораспределитель спроектирован для работы в широком температурном диапазоне (окружающая среда от -40°C до +60°C) и обеспечивает высокую точность позиционирования рабочих органов машин.
