Техническое описание гидрораспределителя 4P40-1A1A1A8K16

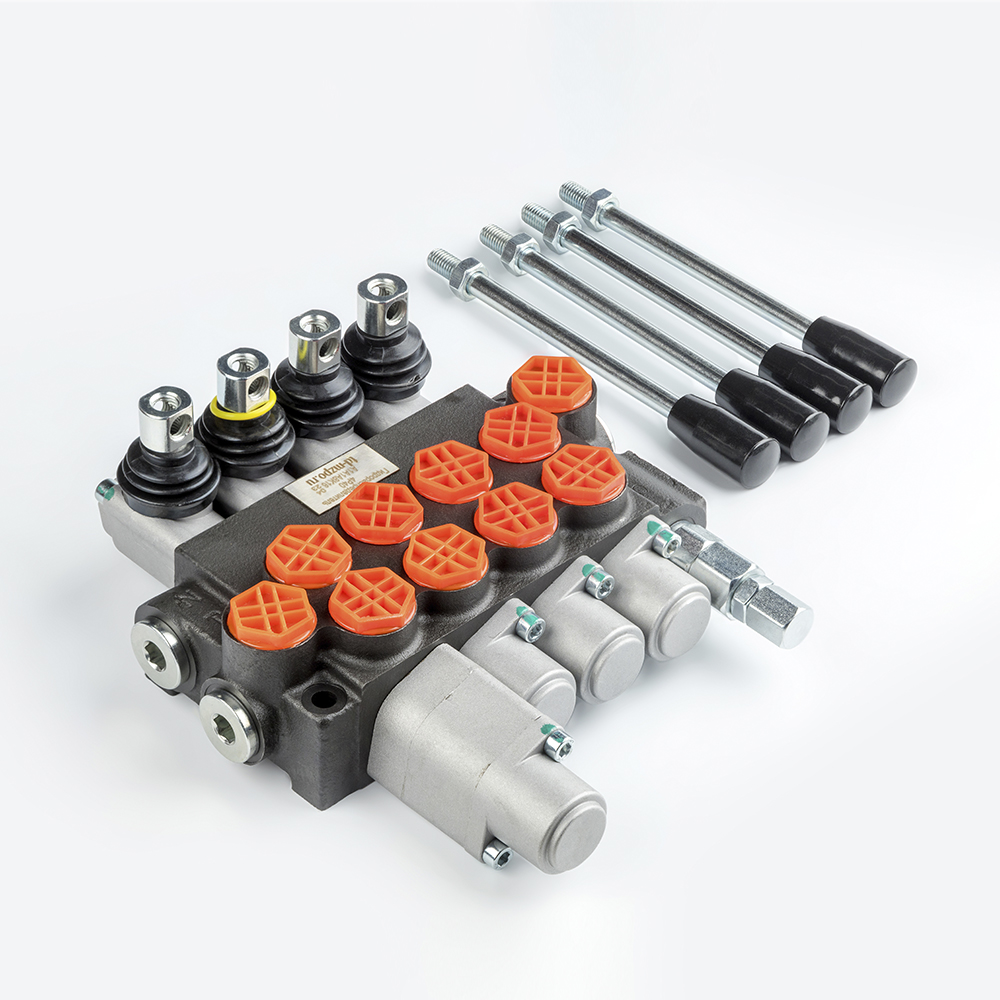

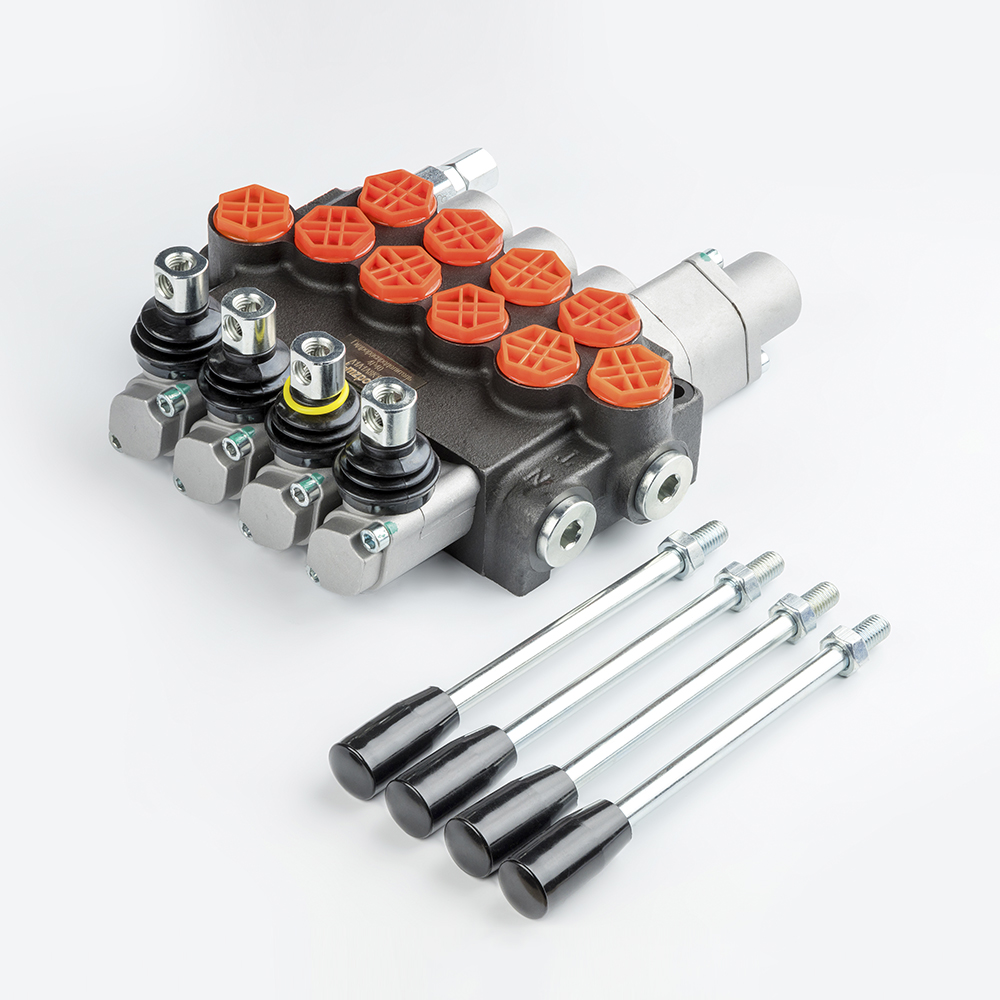

Моноблочный четырехсекционный гидрораспределитель предназначен для управления направлением потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах мобильной техники и промышленного оборудования. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функционал:
- Тип конструкции: Моноблочный литой корпус из серого чугуна СЧ30.
- Предохранительный клапан: Интегрированный регулируемый клапан прямого действия (диапазон настройки 0–250 Bar).
- Конфигурация золотников:
- Секции 1, 2, 3 (тип A1): 3-позиционные, с пружинным возвратом в нейтральное положение (без фиксации).
- Секция 4 (тип A8K16): Комбинированная схема с поддержкой плавающего режима и фиксацией в рабочих положениях.
- Рабочая среда: Минеральные гидравлические масла с кинематической вязкостью 10–400 мм²/с. Чистота жидкости должна соответствовать классу 19/16 согласно ISO 4406 или классу 10 по NAS 1638.
Технические параметры:
- Номинальный расход: 40 л/мин;
- Максимальное рабочее давление: 315 бар;
- Диапазон рабочих температур: от -40°C до +60°C (окружающая среда), от -20°C до +80°C (жидкость);
- Присоединительная резьба: Порты P, T, N — G1/2"; Рабочие порты A, B — G3/8".
