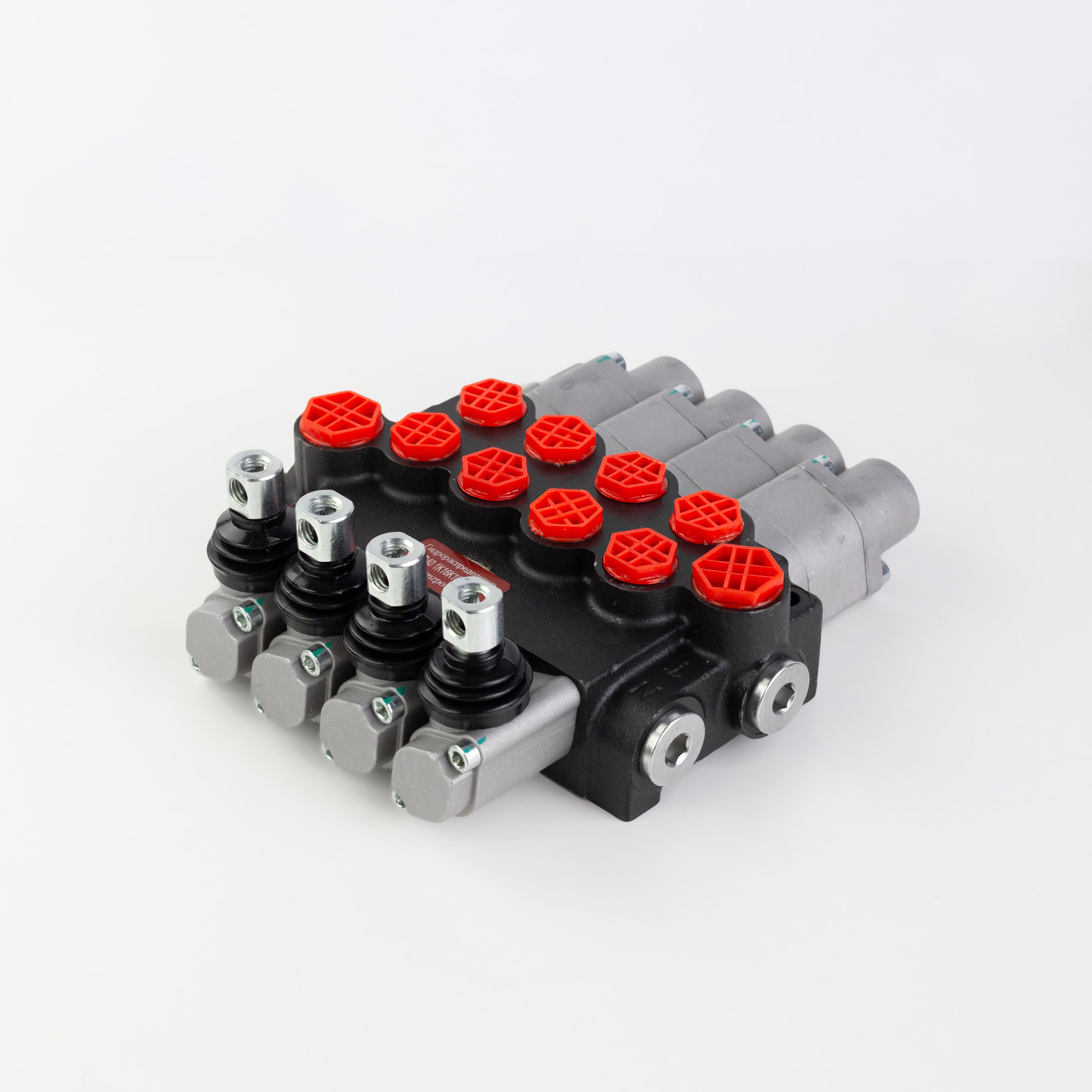

Техническое описание гидрораспределителя 4P40-К16K16K16K16
Четырехсекционный моноблочный гидрораспределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Данная модель оснащена четырьмя золотниками типа К16, обеспечивающими плавающий режим с фиксацией, а также подъем и опускание без фиксации.
Конструктивные особенности и функционал
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и надежность узла.
- Предохранительный клапан: Встроенный регулируемый гидроклапан прямого действия с диапазоном настройки от 0 до 250 Bar для защиты системы от перегрузок.
- Золотники К16: Специализированное исполнение для обеспечения «плавающего положения», что необходимо для работы навесного оборудования под собственным весом.
- Присоединительные порты: Резьбовые отверстия стандартов G1/2 (линии P, T, N) и G3/8 (рабочие порты A, B).
Технические характеристики
| Количество рабочих секций | 4 |
| Номинальный расход жидкости | 40 л/мин |
| Максимальное рабочее давление | 315 бар |
| Диапазон температур рабочей среды | от -20 до +80 °C |
| Требования к чистоте жидкости | Класс 10 по NAS1638 / Класс 19/16 по ISO4406 (соответствует ГОСТ 17216-2001) |
Эксплуатация устройства допускается на минеральных маслах с кинематической вязкостью, соответствующей техническим регламентам гидравлических систем. Монтаж должен производиться согласно гидравлической схеме подключения.
