Техническое описание гидрораспределителя 4P80F-OW
Моноблочный четырехсекционный гидрораспределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах мобильных машин и промышленного оборудования. Устройство соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные особенности и функциональность

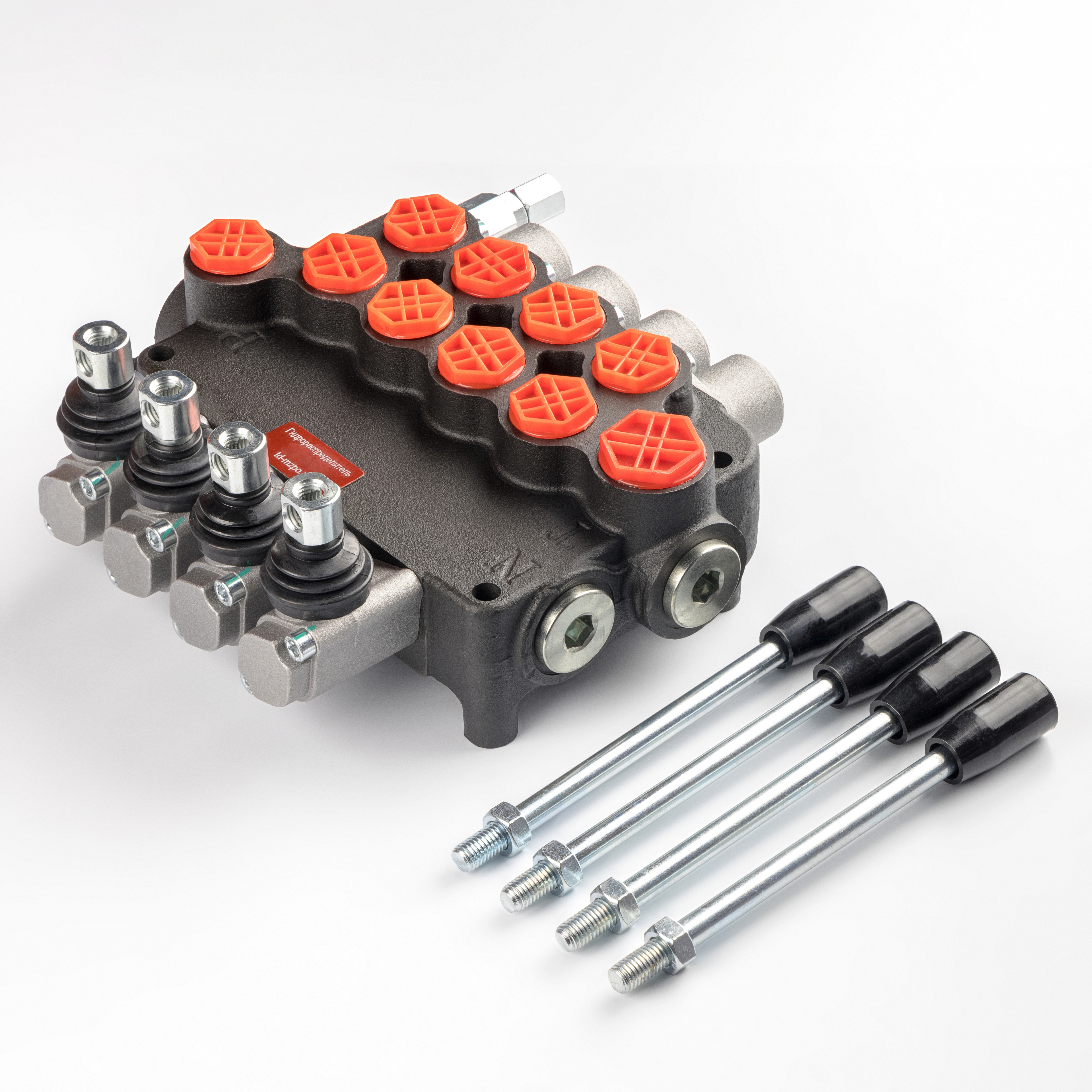

Данная модель выполнена в моноблочном чугунном корпусе, что обеспечивает высокую жесткость конструкции и минимизацию внутренних утечек. Гидрораспределитель оснащен четырьмя золотниками типа А8, обеспечивающими фиксацию рукоятки в обоих рабочих положениях («Подъем» и «Опускание»).
В конструкцию интегрирован регулируемый предохранительный (предохранительно-переливной) клапан прямого действия, позволяющий настраивать рабочее давление в диапазоне от 0 до 250 бар для защиты системы от механических перегрузок.
Технические параметры согласно регламенту
- Тип распределителя: Моноблочный, золотниковый.
- Количество рабочих секций: 4.
- Номинальный расход: 80 л/мин.
- Максимальное рабочее давление: 315 бар (31,5 МПа).
- Климатическое исполнение: Эксплуатация при температуре окружающей среды от -40 до +60 °C.
- Требования к рабочей среде: Минеральные масла с кинематической вязкостью 10...400 мм²/с. Чистота жидкости должна соответствовать классу 10 по NAS 1638 или классу 19/16 по ISO 4406.
Гидравлические порты
Присоединительная резьба выполнена в соответствии с международными стандартами:
- Линия нагнетания (P) и рабочие отводы (A, B): G 1/2".
- Линия слива (T) и порт последовательного соединения (N): G 3/4".
