Техническое описание гидрораспределителя 6P40F-OT

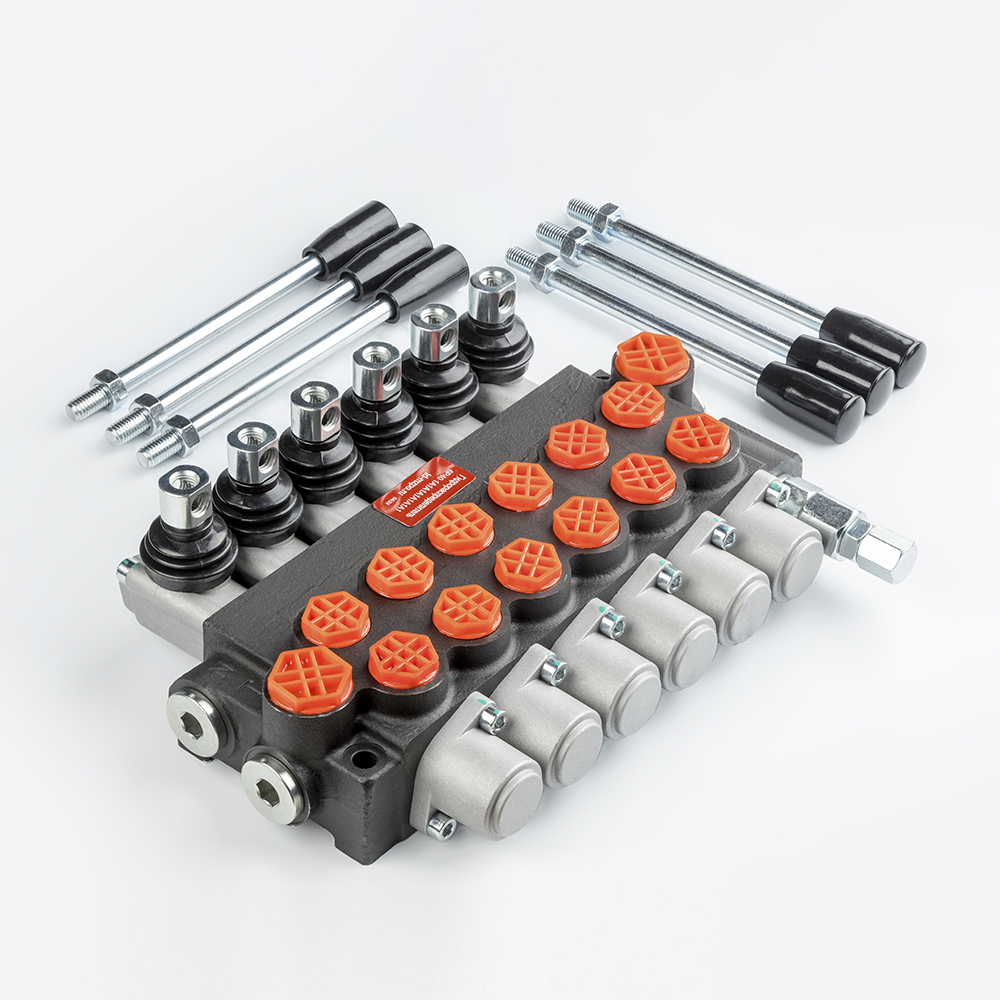

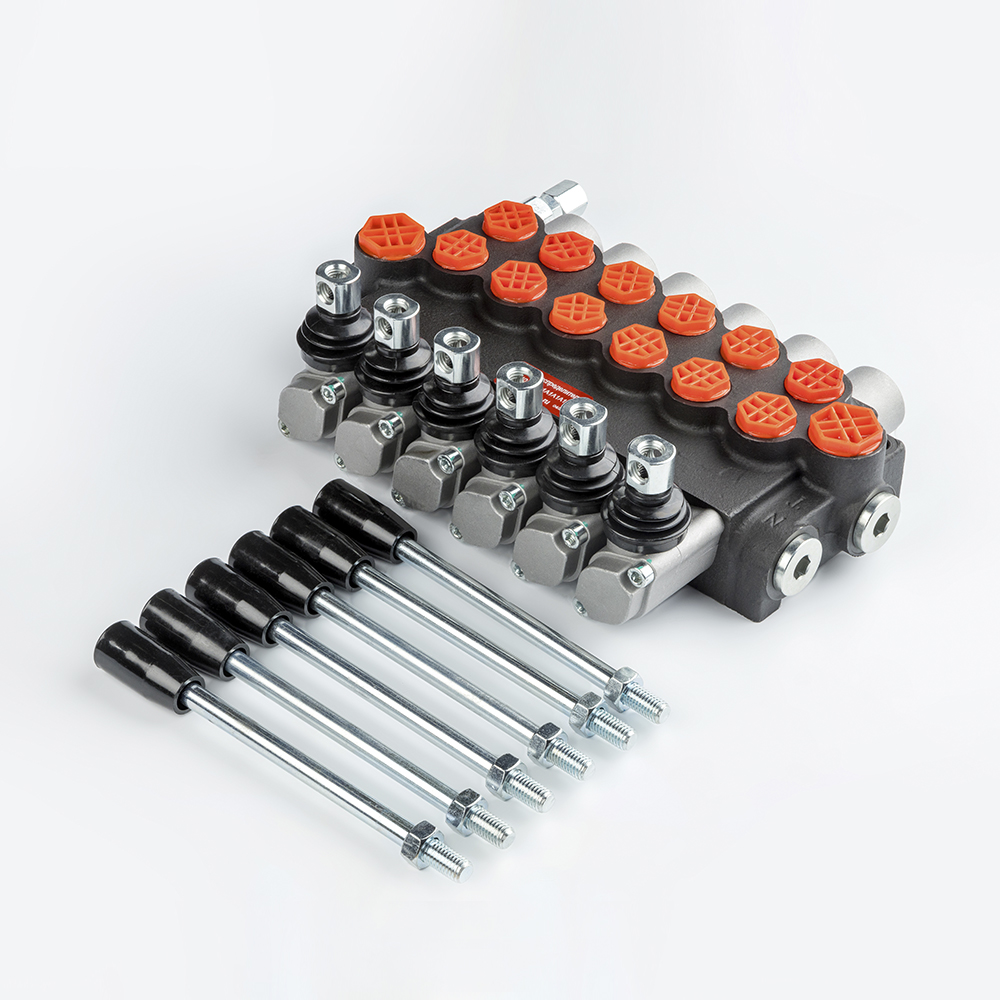

Моноблочный шестисекционный гидрораспределитель предназначен для управления направлением потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Устройство обеспечивает ручное управление исполнительными механизмами в соответствии с установленной схемой золотников (тип А1).
Технические параметры и функционал:
- Конструкция: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и надежность узла.
- Регулирующая аппаратура: В конструкцию интегрирован предохранительный клапан прямого действия с диапазоном настройки давления от 0 до 250 бар.
- Управление: Ручное, посредством рычагов. Схема А1 подразумевает отсутствие фиксации золотника в рабочих положениях (возврат в нейтраль осуществляется пружиной).
- Стандартизация: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
Эксплуатационные требования:
Эксплуатация распределителя допускается на минеральных маслах с кинематической вязкостью от 10 до 400 сСт. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406. Температурный режим эксплуатации гидравлической системы: от -20 до +80 °C.
