Техническое описание гидрораспределителя 7P40F-OT

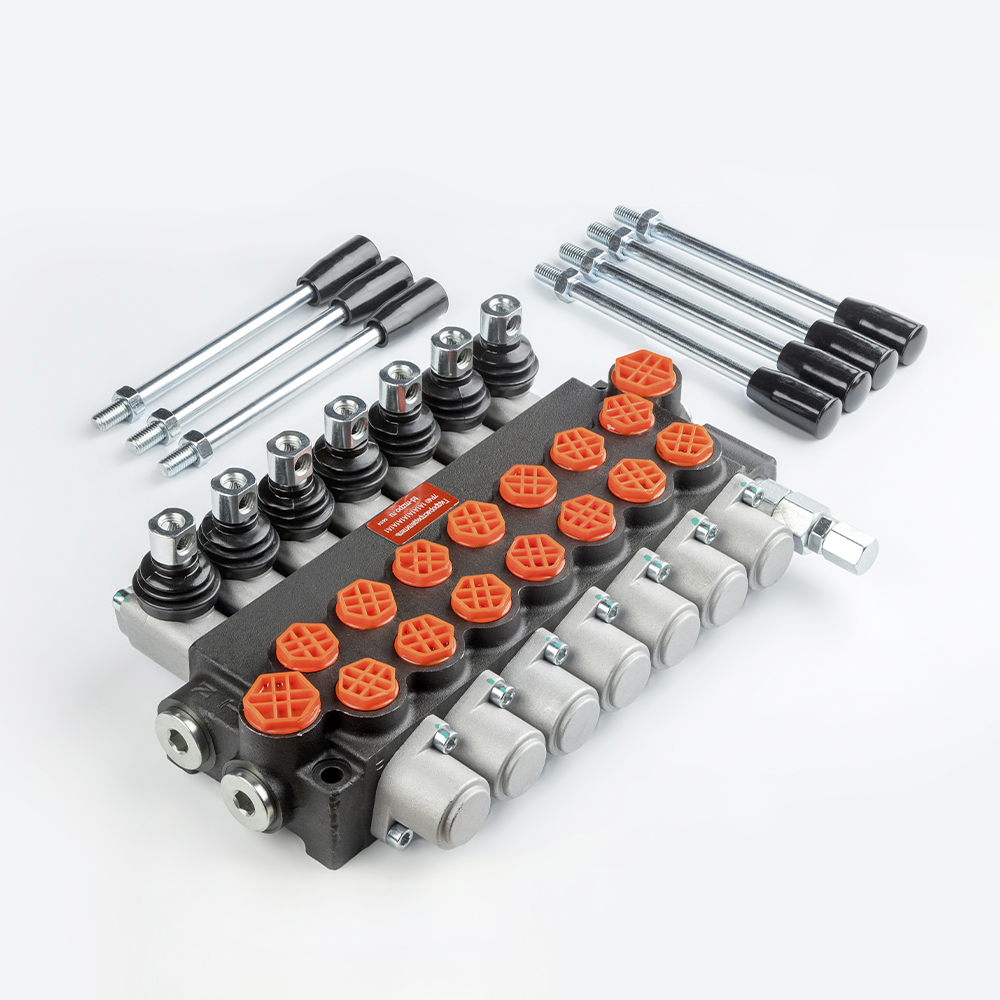

Моноблочный семисекционный гидрораспределитель предназначен для изменения направления потока, регулирования расхода и ограничения давления рабочей жидкости в гидравлических системах. Устройство оснащено семью золотниками типа А1 (трехпозиционные, с пружинным возвратом в нейтральное положение), что обеспечивает прецизионное управление исполнительными механизмами в ручном режиме.
Технические параметры и функциональные особенности:
- Гидравлическая схема: Моноблочная конструкция с общим предохранительным клапаном.
- Регулировка давления: Интегрированный клапан аварийного сброса с диапазоном настройки от 0 до 250 Bar.
- Тип управления: Ручное, посредством рычагов (GKZ1).
- Стандарты качества: Изделие соответствует требованиям ГОСТ 12.2.086-87 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к конструкциям) и ГОСТ 16514-96 (Гидрораспределители. Общие технические условия).
- Требования к среде: Эксплуатация на минеральных маслах с кинематической вязкостью 10-400 сСт. Чистота жидкости должна соответствовать классу 19/16 по ISO 4406 (или классу 10 по NAS 1638).
Присоединительные порты:
- Линия нагнетания (P) и слива (T): G 1/2"
- Рабочие порты (A, B): G 3/8"
- Порт последовательного соединения (N): G 1/2"
