Техническое описание блока подготовки воздуха AOU-1-MAXI

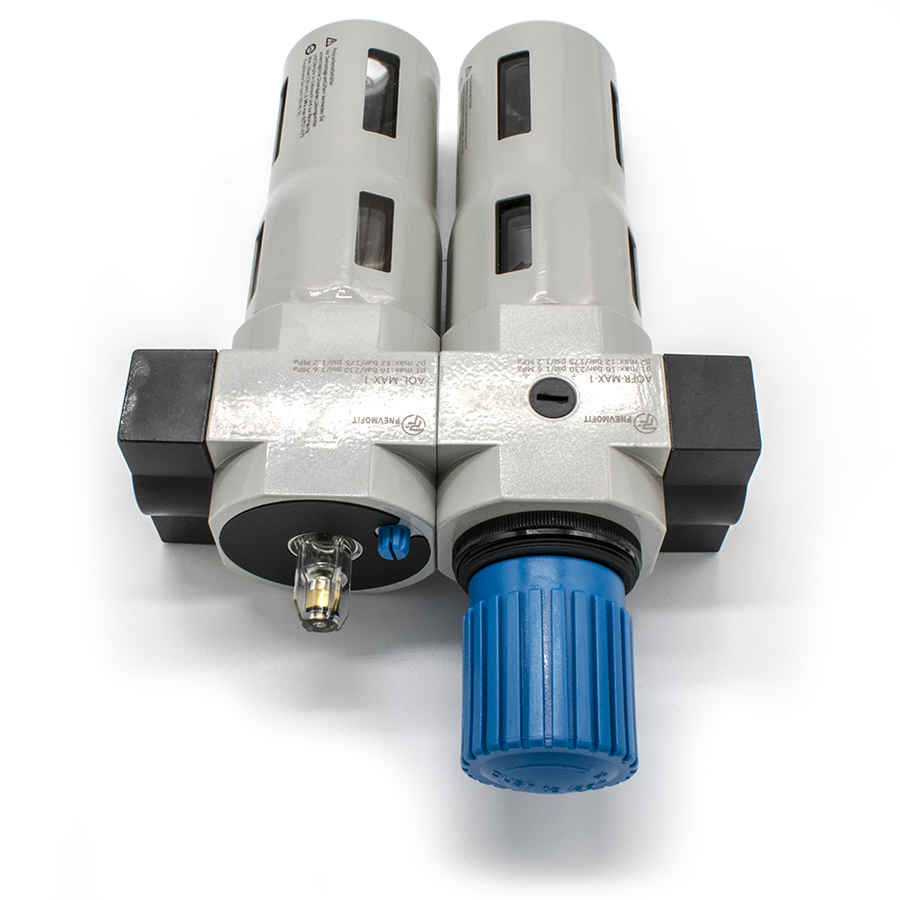

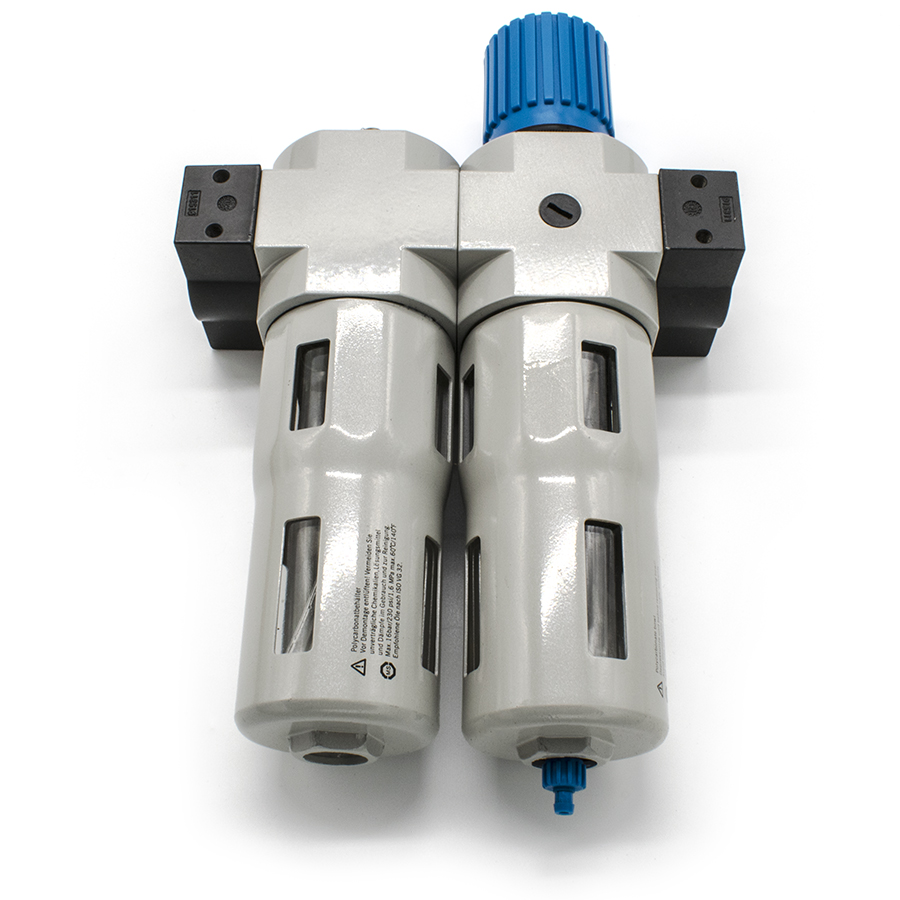

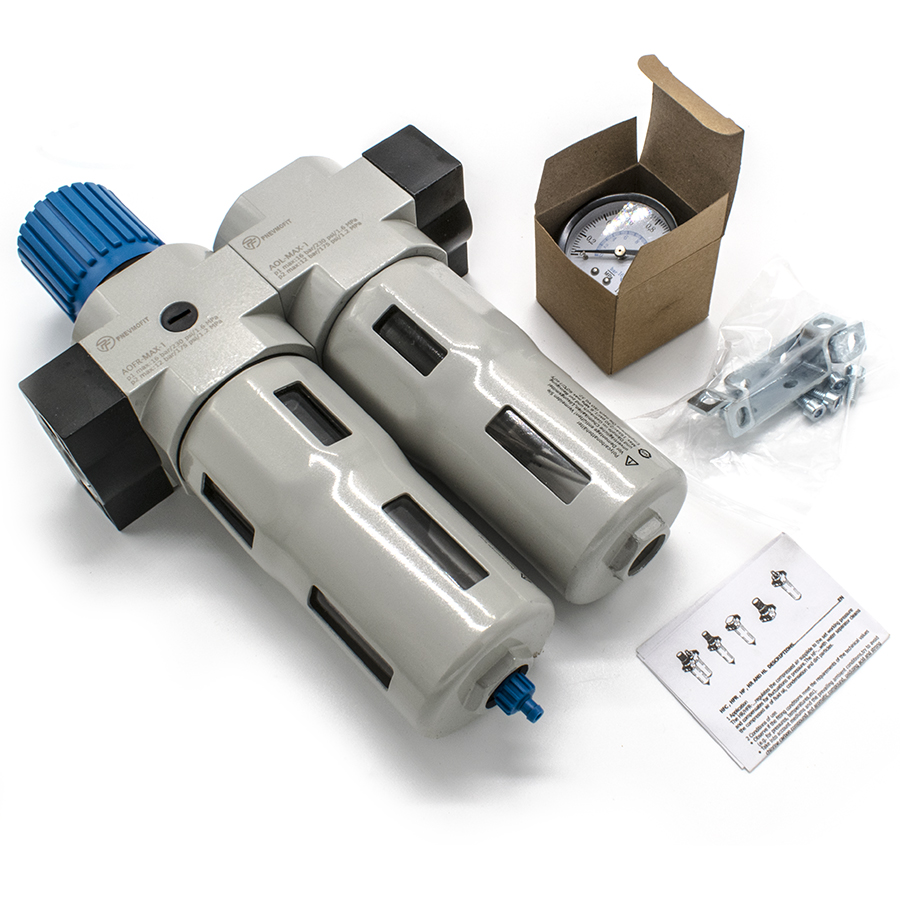

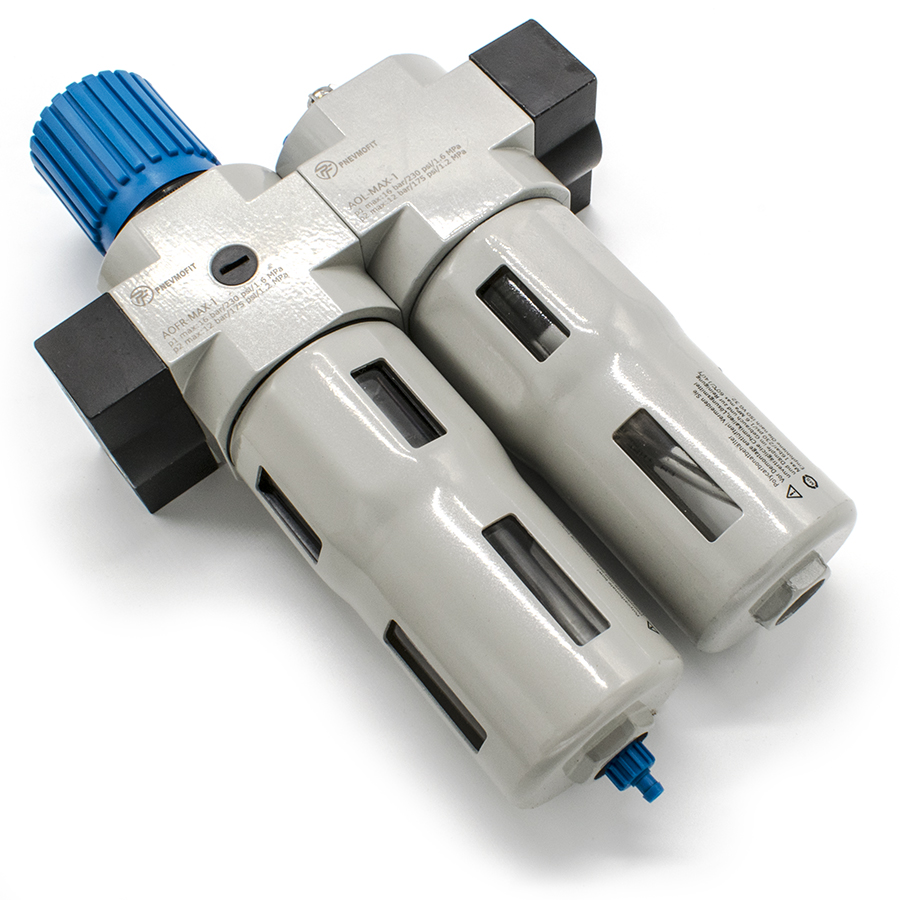

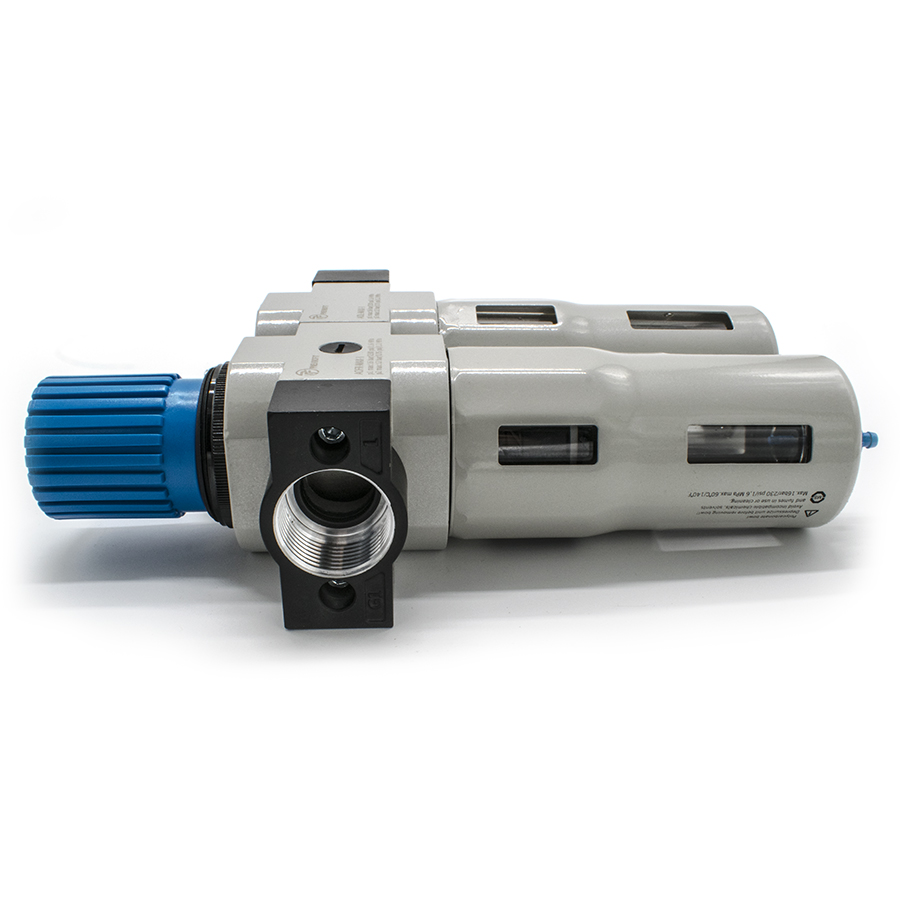

Блок подготовки воздуха серии AOU-1-MAXI представляет собой комбинированное пневматическое устройство модульного типа (фильтр-регулятор и лубрикатор), предназначенное для комплексной подготовки сжатого воздуха в магистральных линиях промышленного назначения. Оборудование обеспечивает механическую очистку рабочей среды от твердых фракций, капельной влаги и эмульсий, прецизионное регулирование давления и дозированную подачу смазочных материалов в поток для защиты исполнительных механизмов.
Технические параметры и эксплуатационные характеристики изделия соответствуют требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) и ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Основные функциональные узлы:
- Модуль фильтрации: Осуществляет центробежную очистку и фильтрацию через пористый элемент с тонкостью 40 мкм. Оснащен резервуаром для сбора конденсата объемом 22 мл с ручным клапаном сброса.
- Регулятор давления: Мембранного типа с поворотной рукояткой и фиксацией заданного значения. Обеспечивает стабильное выходное давление в диапазоне 0.5-12 Бар при входном давлении до 16 Бар.
- Лубрикатор: Обеспечивает пропорциональное насыщение очищенного воздуха масляным туманом для смазки подвижных частей пневмосистемы.
Конструкция рассчитана на линейный монтаж и эксплуатацию в температурном режиме от 0 °C до +60 °C, обеспечивая номинальную пропускную способность до 8000 л/мин.
