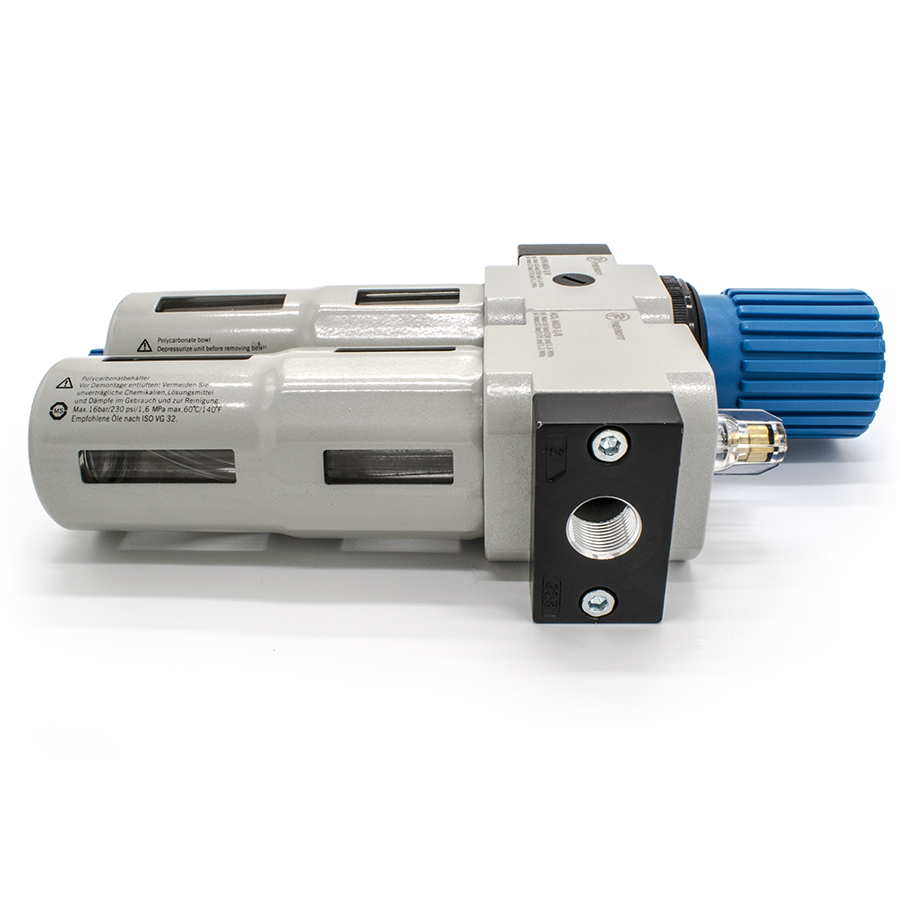

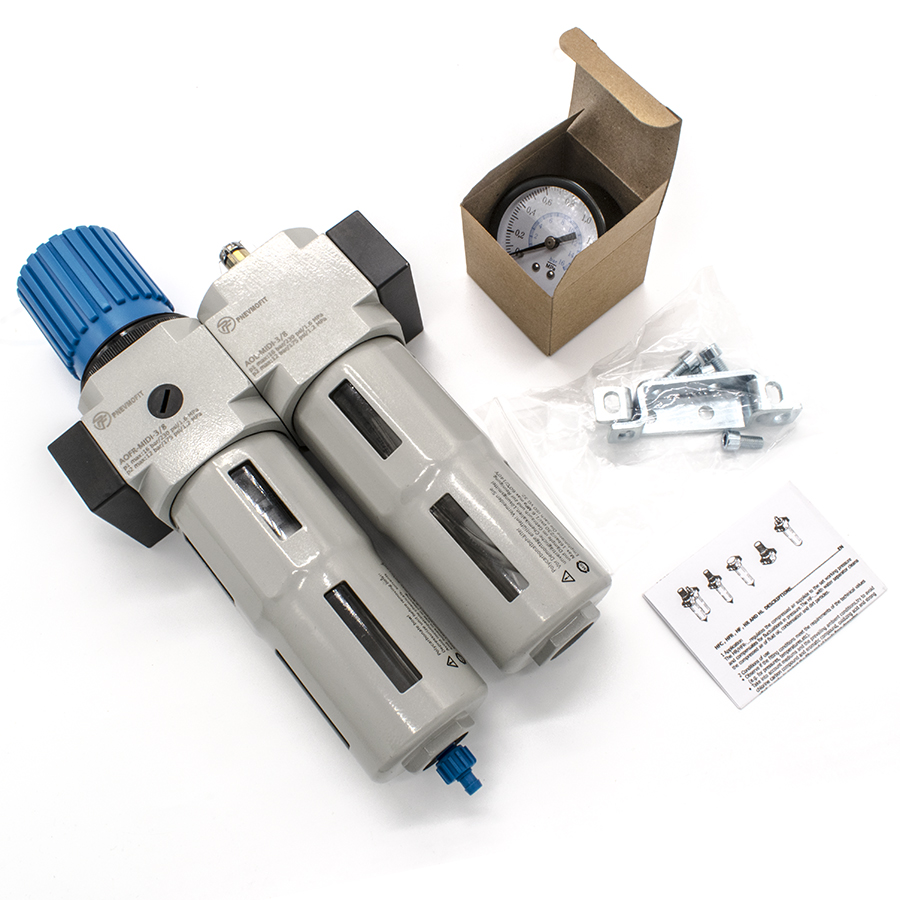

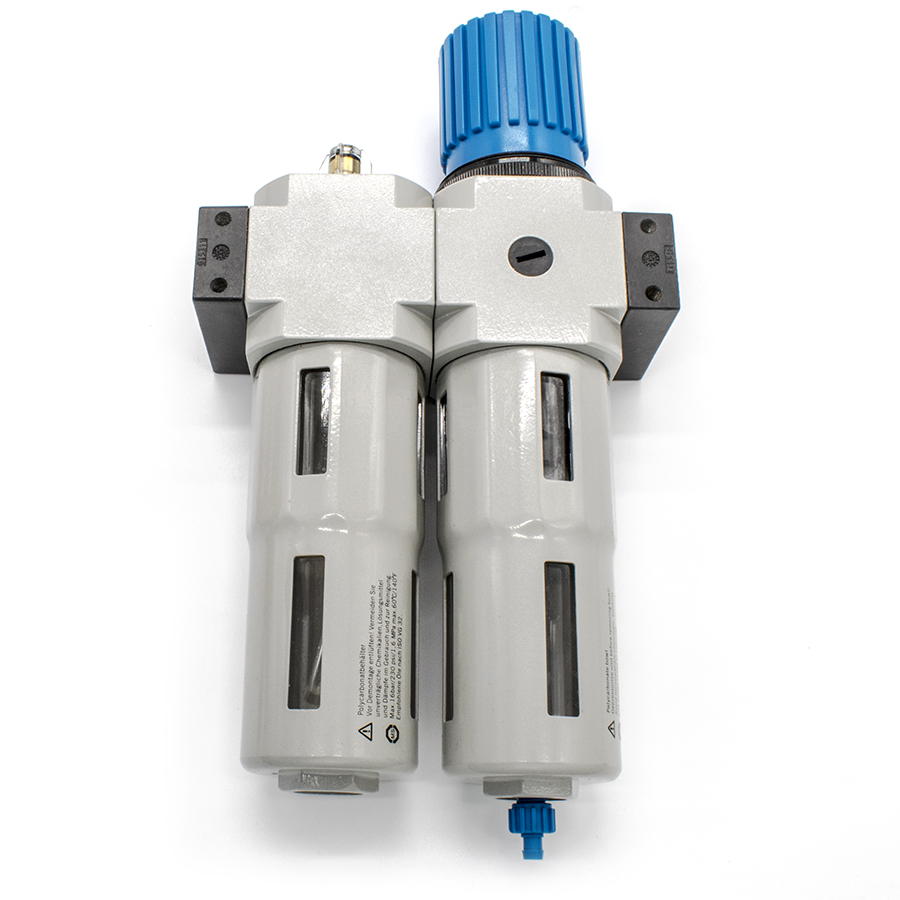

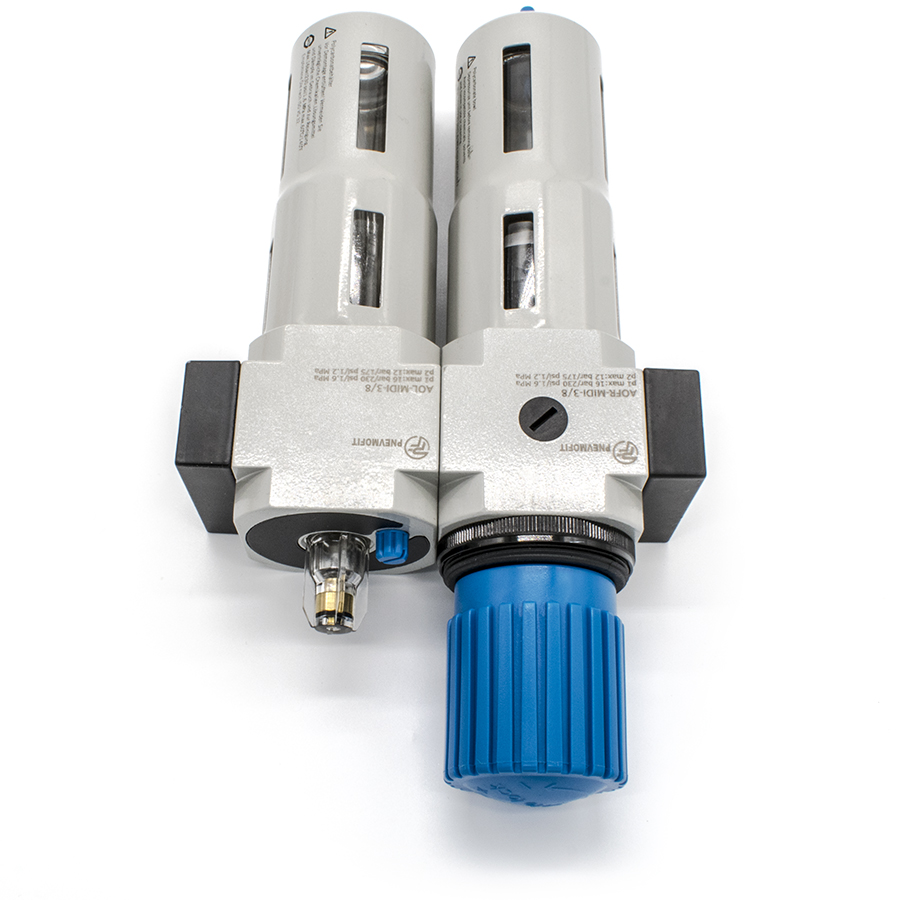

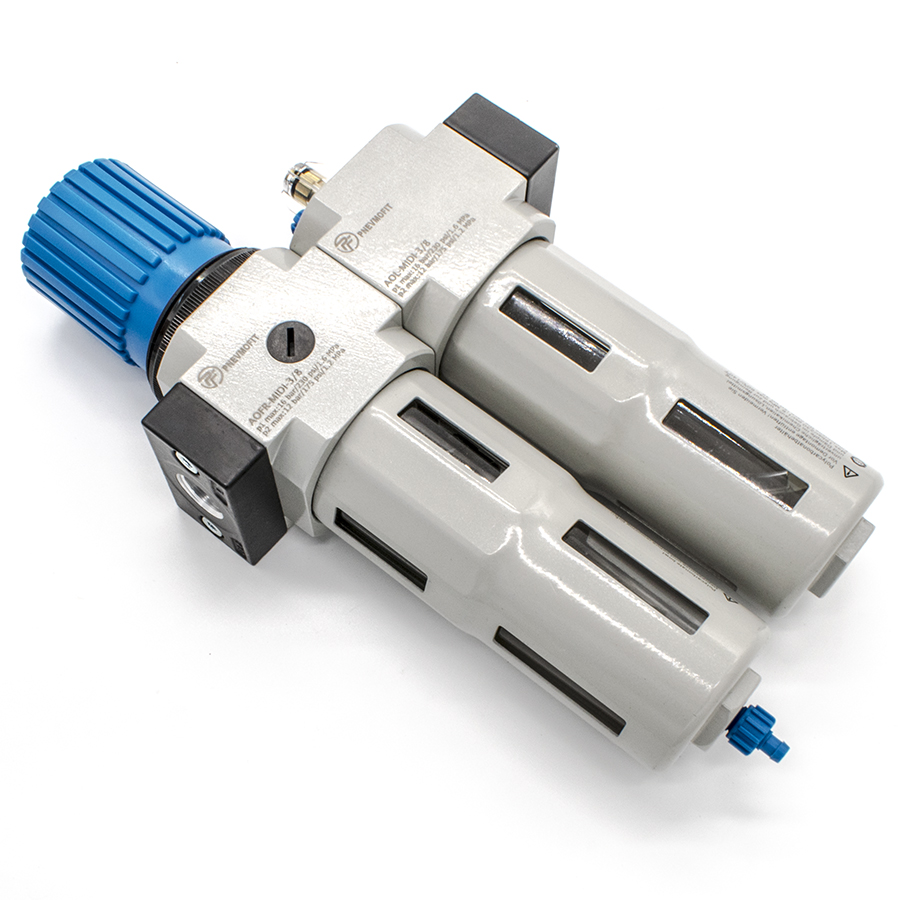

Техническое описание блока подготовки воздуха AOU-3/8-MIDI
Блок подготовки воздуха серии AOU представляет собой модульную пневматическую систему, объединяющую функции фильтрации, редуцирования и мелкодисперсного распыления смазочного материала. Устройство спроектировано для обеспечения требуемых параметров рабочей среды в соответствии с ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности).
Конструктивные особенности и функционал:
- Модуль фильтрации: Осуществляет центробежную очистку от капельной влаги и твердых фракций. Сменный фильтроэлемент обеспечивает тонкость очистки 40 мкм, что соответствует базовым требованиям защиты пневмоприводов.
- Регулятор давления: Мембранного типа с разгрузкой, обеспечивает стабильное выходное давление в диапазоне 0.5–12 Бар при колебаниях давления в магистрали. Оснащен поворотной рукояткой с фиксацией для предотвращения несанкционированных настроек.
- Лубрикатор: Пропорциональный маслораспылитель, обеспечивающий подачу масляного тумана в поток сжатого воздуха для смазки исполнительных механизмов.
Соответствие стандартам:
Изделие соответствует техническим регламентам безопасности и нормативам ГОСТ 12.2.101-84 (Система стандартов безопасности труда. Пневмоприводы. Общие требования безопасности к конструкции).
Технические параметры эксплуатации:
Блок рассчитан на эксплуатацию в пневмосистемах с номинальным давлением до 16 Бар. Присоединительные порты G3/8" выполнены согласно ГОСТ 6357-81. Конструкция предусматривает линейный монтаж или крепление на кронштейнах в вертикальном положении с отклонением не более 5°.
