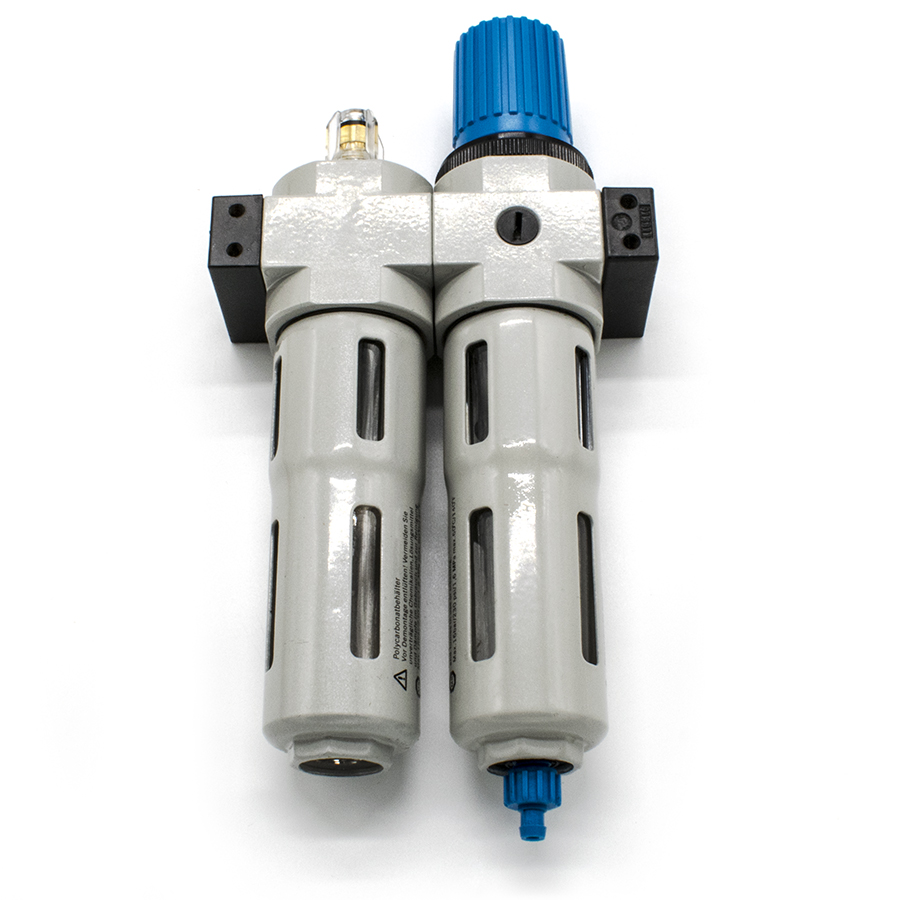

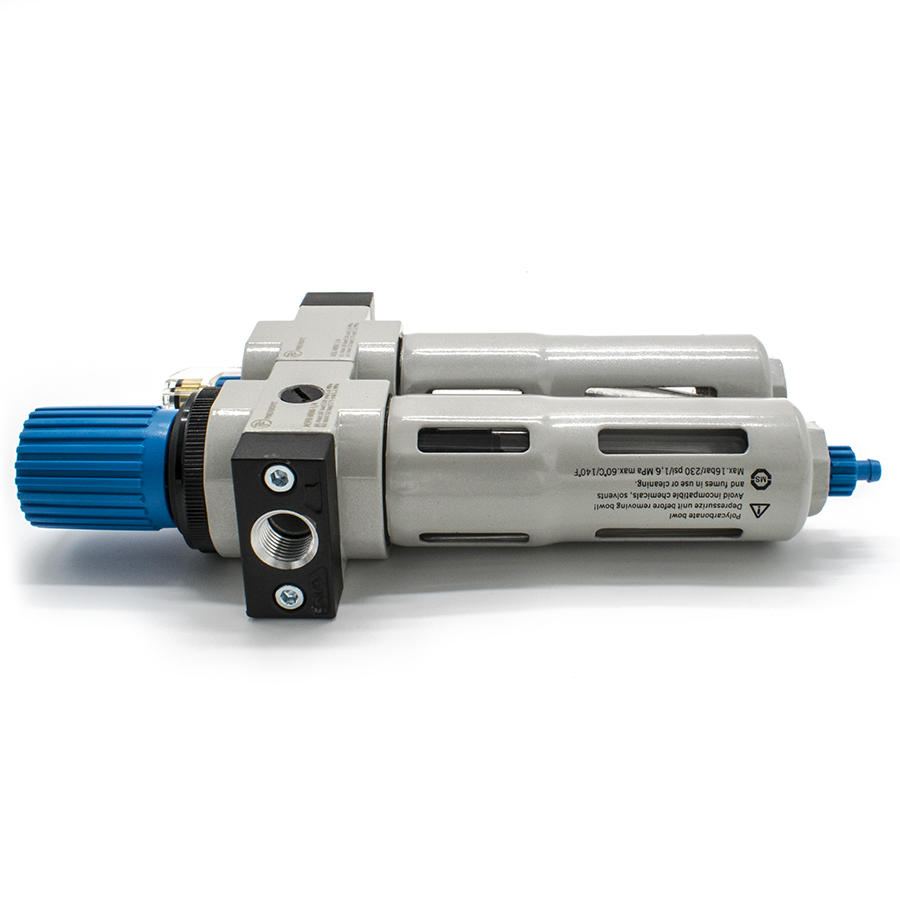

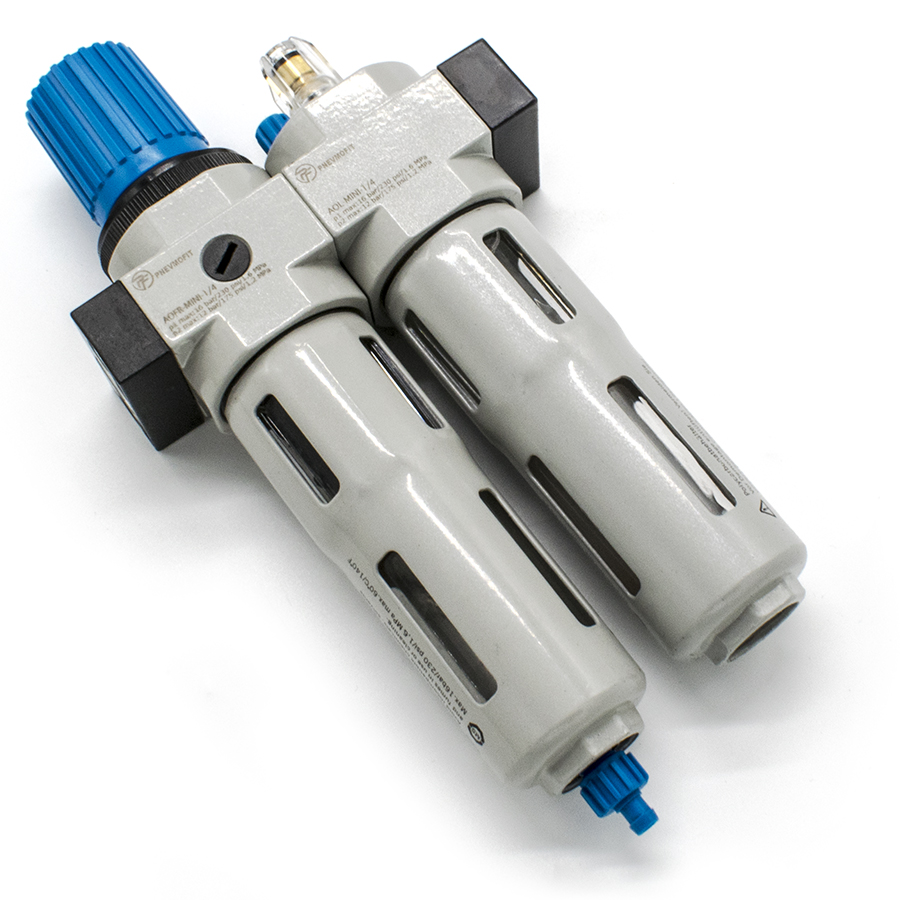

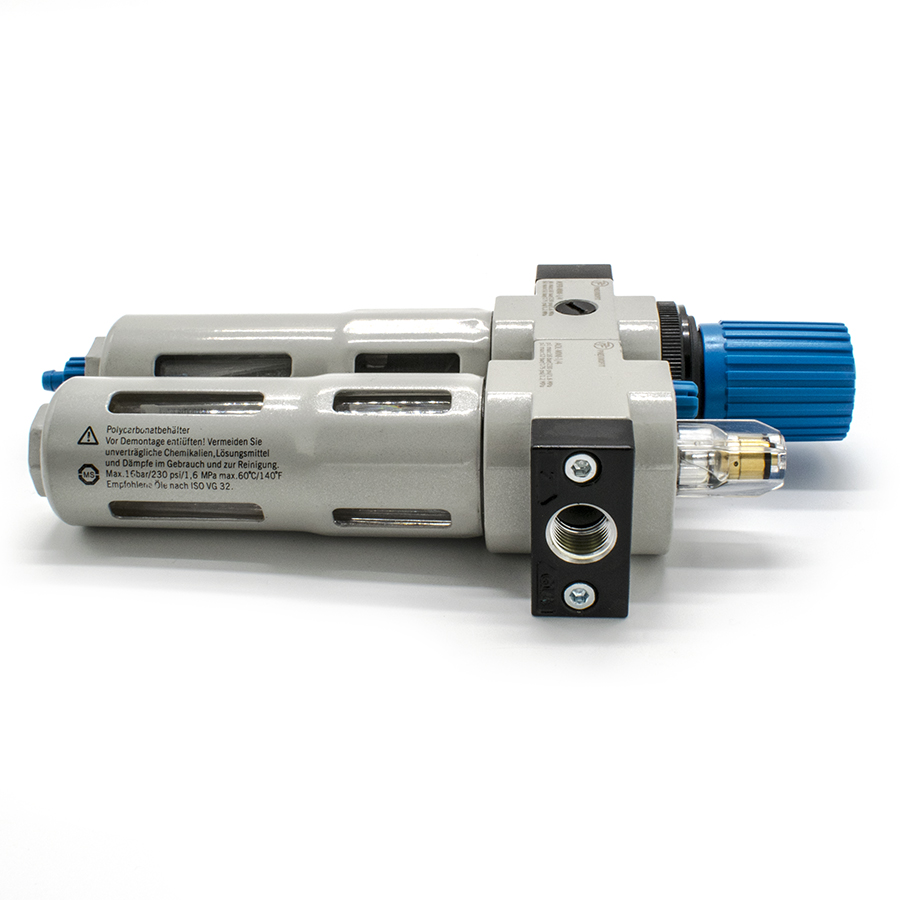

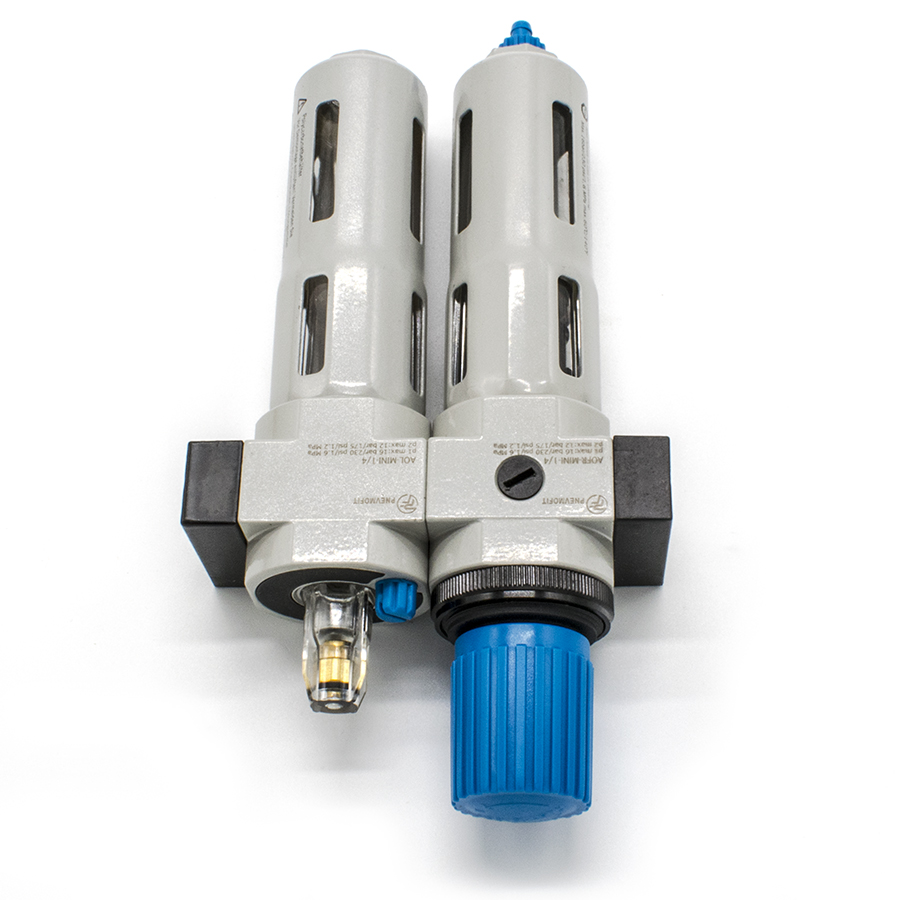

Техническое описание блока подготовки воздуха AOU-1/4-MINI
Комбинированный блок подготовки сжатого воздуха серии AOU (модульная группа) предназначен для комплексной подготовки рабочей среды в пневматических магистралях промышленного назначения. Устройство выполняет функции очистки от твердых фракций и капельной влаги, прецизионного регулирования давления и дозированной подачи смазочного материала (распыления масла) в поток воздуха для обеспечения корректной работы исполнительных механизмов.
Конструкция соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности), обеспечивая необходимую степень фильтрации для защиты пневмоприводов и распределительной аппаратуры. Техническое исполнение блока гарантирует стабильность выходного давления при колебаниях входного потока и расхода.
Основные функциональные узлы:
- Фильтр-регулятор: осуществляет центробежную очистку воздуха от конденсата и механических примесей через фильтроэлемент тонкостью 40 мкм, а также поддерживает заданное рабочее давление в диапазоне 0.5–12 Бар.
- Лубрикатор: обеспечивает пропорциональное насыщение очищенного воздуха масляным туманом.

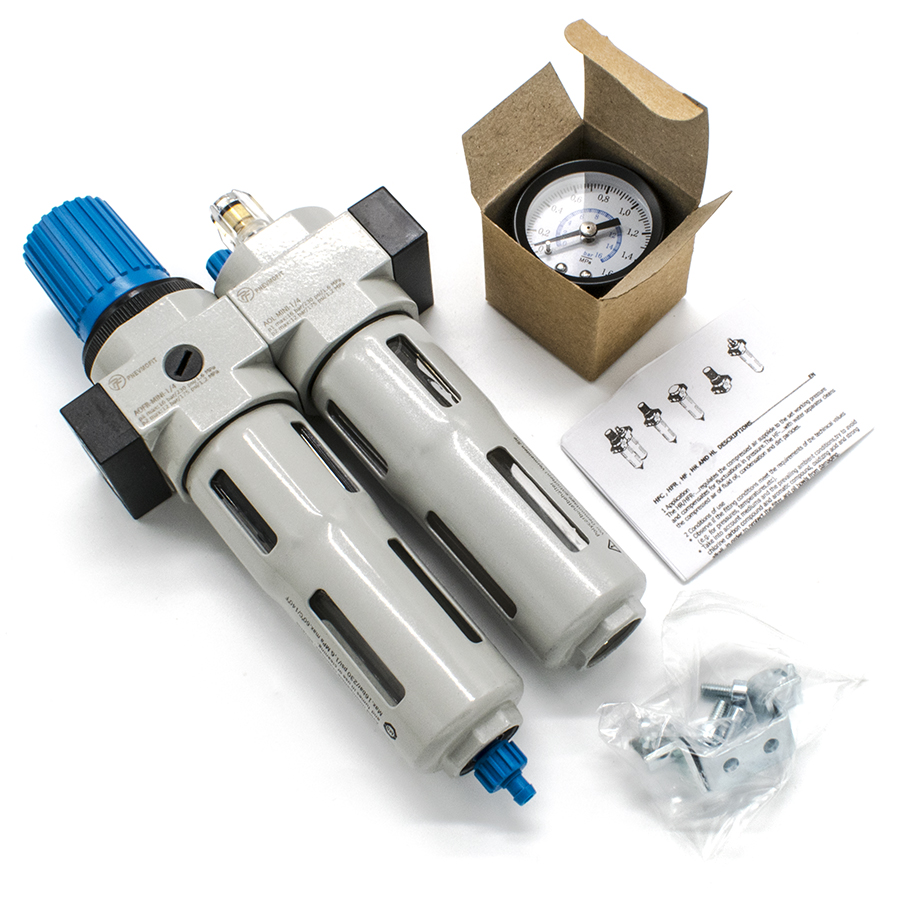

- Манометр: интегрированный контрольно-измерительный прибор для мониторинга параметров системы.
Эксплуатация изделия должна производиться в соответствии с нормами ГОСТ 12.2.101-84 по безопасности пневматических систем.
