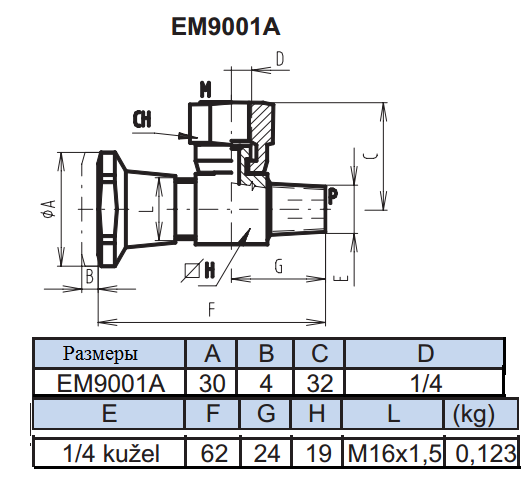

Техническое описание вентиля манометра EM9001A (ES090ZL)
Угловой игольчатый вентиль EM9001A (артикул ES090ZL) предназначен для интеграции измерительных приборов в гидравлические контуры высокого давления. Устройство выполняет функцию запорного органа, обеспечивая возможность безопасного монтажа, демонтажа и технического обслуживания манометров без декомпрессии всей системы.
Конструктивные особенности и технические параметры:
- Тип исполнения: Угловой (90 градусов), что позволяет оптимизировать компоновку гидравлической линии.
- Рабочее давление: Номинальное давление эксплуатации составляет до 350 бар, что соответствует требованиям тяжелых гидравлических систем.
- Пропускная способность: Максимальный расход ограничен значением 5 л/мин, что минимизирует пульсации рабочей среды при открытии.
- Присоединительные резьбы: Входное соединение — 1/4" BSP (конусное), выход под манометр — метрическая резьба M16x1,5.
- Материалы: Корпус выполнен из высокопрочной стали. Управление осуществляется посредством эргономичной рукоятки.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 21345-2005, что гарантирует надежность запорного механизма и герметичность соединений при работе с минеральными маслами и другими неагрессивными жидкостями. Применение данного вентиля позволяет исключить воздействие гидроударов на чувствительные элементы манометра при пуске системы.
