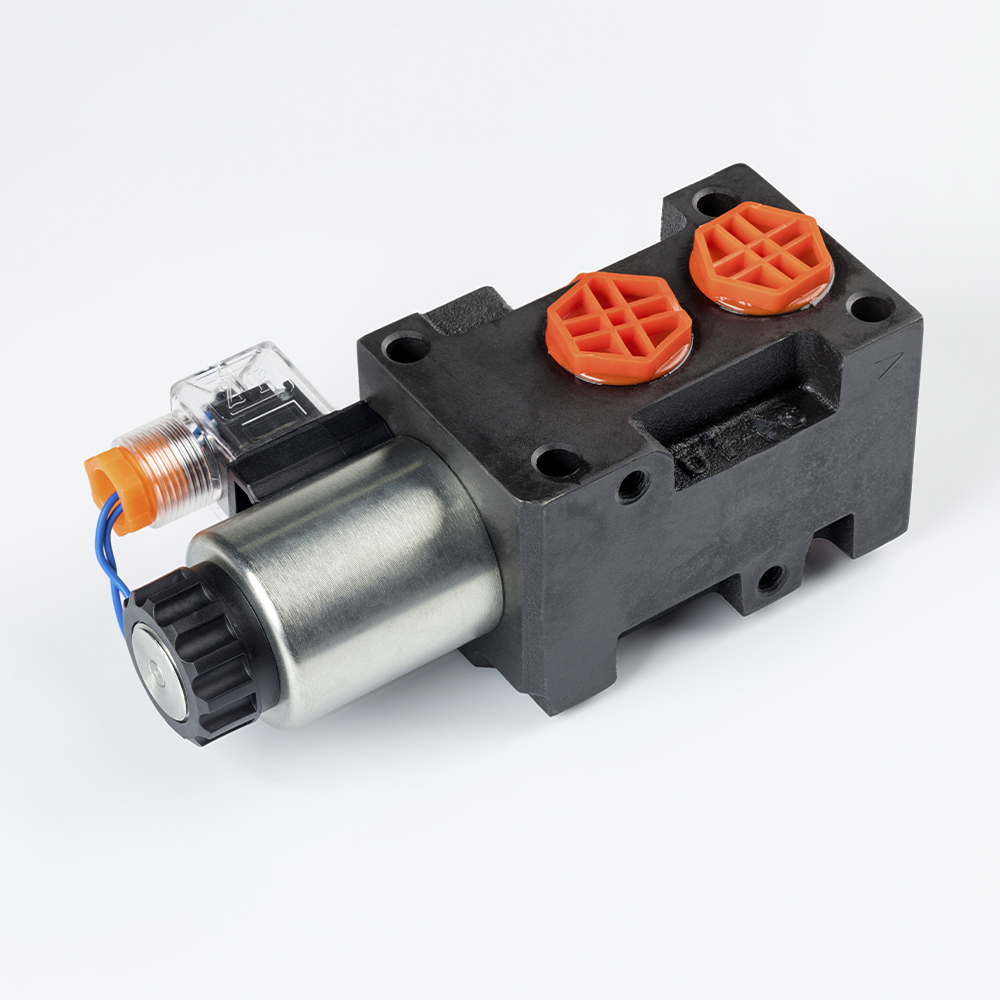

Техническое описание дивертора HSV06 G1/2 24V
Электромагнитный дивертор секционного типа серии HSV06 предназначен для коммутации и перенаправления потоков рабочей жидкости (минерального масла) в гидравлических системах высокого давления. Устройство обеспечивает прямое распределение потока между исполнительными механизмами без промежуточного нейтрального положения, что повышает оперативность управления гидравлическим контуром.
Технические характеристики и конструктивные особенности:
- Тип управления: Электромагнитное (соленоидное) с питанием 24В постоянного тока.
- Пропускная способность: Номинальный расход составляет 50 л/мин, что обеспечивает стабильную работу при высоких нагрузках.
- Материал корпуса: Высокопрочный чугунный сплав, обладающий повышенной износостойкостью и устойчивостью к кавитационным процессам.
- Присоединительная резьба: G1/2", обеспечивающая герметичность соединений в соответствии с международными стандартами.
- Конструктивное исполнение: Секционная сборка (до 3-х секций), стянутая высокопрочными шпильками, позволяет расширять функционал до 4-х направлений потока.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Применение данного дивертора позволяет реализовать дистанционное управление несколькими независимыми гидравлическими линиями от одного насосного агрегата, минимизируя падение давления в системе.
