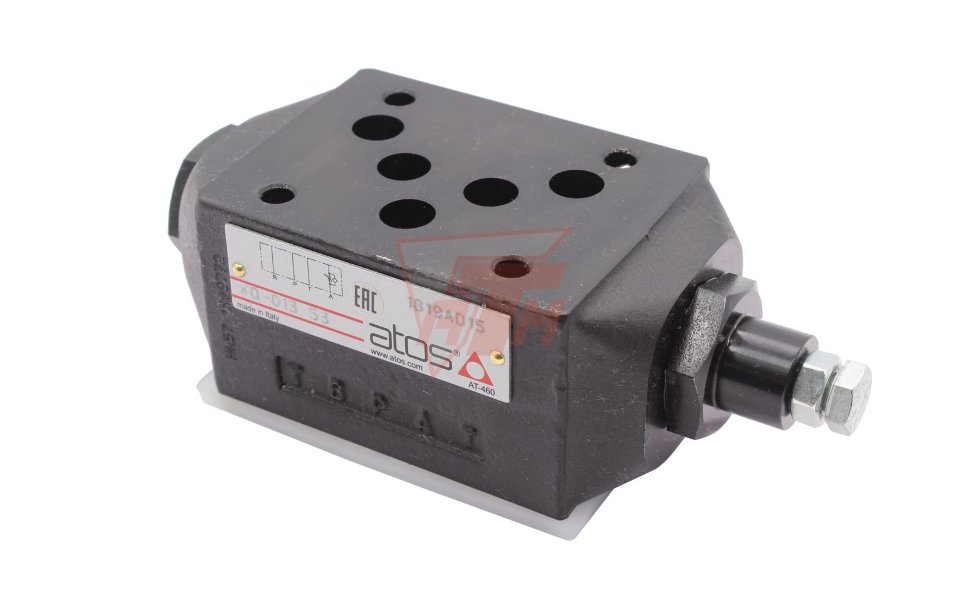

Техническое описание модульного дросселя Atos KQ-013
Модульный дроссель Atos KQ-013 представляет собой гидравлический аппарат регулирующего типа, предназначенный для ограничения и контроля расхода рабочей жидкости в гидросистемах промышленного назначения. Устройство выполнено в соответствии с международным стандартом CETOP 05 (ISO 4401-05), что обеспечивает высокую степень унификации и возможность монтажа в вертикальные стеки (манифольды) без использования дополнительных трубопроводов.
Технические характеристики и эксплуатационные параметры:
- Условный проход (DN): 10 мм, что соответствует стандарту присоединительных поверхностей CETOP 05.
- Максимальное рабочее давление: 315 бар, обеспечивающее надежную работу в высоконагруженных гидравлических контурах.
- Пропускная способность: Максимальный расход составляет до 160 л/мин, при этом обеспечивается плавная регулировка потока.
- Механизм регулирования: Игольчатый клапан с ручной настройкой посредством винта и фиксацией установленного положения контргайкой.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные и смазочные системы. Общие технические требования).
Конструктивные особенности и принцип работы:
Дроссель KQ-013 осуществляет регулирование расхода жидкости за счет изменения площади проходного сечения дросселирующей щели. Модульное исполнение позволяет интегрировать аппарат непосредственно под распределитель или другие клапаны плиточного монтажа, минимизируя габариты гидравлического блока и снижая риск утечек. Корпус изготовлен из высокопрочного литья, прошедшего антикоррозийную обработку, что гарантирует длительный ресурс эксплуатации при номинальных режимах работы.
Требования к эксплуатации:
Для обеспечения стабильной работы дросселя рекомендуется использование минеральных масел с кинематической вязкостью в диапазоне от 15 до 380 мм²/с. Чистота рабочей жидкости должна соответствовать классу ISO 4406 21/19/16 или выше. Температурный режим эксплуатации составляет от -20°C до +80°C.
