Техническое описание модульного дросселя Atos HQ-013/BT

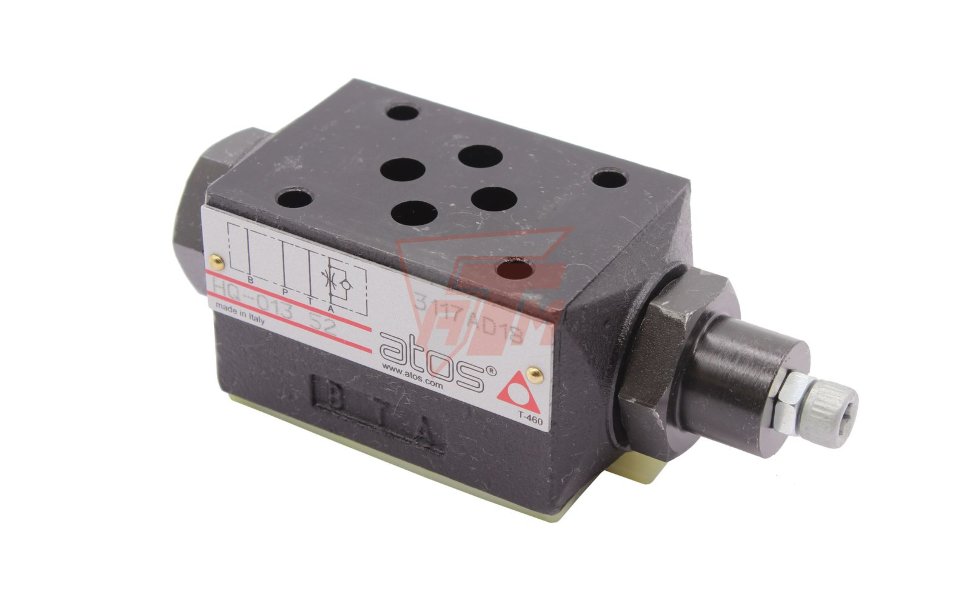

Дроссель модульного монтажа серии HQ-013/BT производства компании Atos (Италия) представляет собой гидравлический аппарат, предназначенный для регулирования расхода рабочей жидкости в одном направлении и обеспечения свободного потока в обратном направлении. Данный компонент относится к категории гидроаппаратуры стыкового монтажа и соответствует международному стандарту ISO 4401 (размер 06) и отечественному ГОСТ 26890-86.
Конструктивные особенности и принцип работы
Модель HQ-013/BT является односторонним дросселем с обратным клапаном, установленным в линии Т. Регулировка потока осуществляется путем вращения регулировочного винта, что изменяет проходное сечение дросселирующего отверстия. Модульное исполнение позволяет устанавливать аппарат в пакетный монтаж под гидрораспределителем без использования дополнительных трубопроводов.
Технические характеристики:
- Условный проход (DN): 6 мм;
- Максимальное рабочее давление: 350 бар;
- Максимальный расход: 80 л/мин;
- Тип регулировки: ручной, под шестигранный ключ;
- Монтажная поверхность: соответствует CETOP 03 / ISO 4401-03;
- Стандарт проектирования: ГОСТ 26890-86 в части присоединительных размеров и общих технических условий.
Эксплуатационные требования
Аппарат предназначен для работы в гидросистемах на основе минеральных масел с кинематической вязкостью от 15 до 380 мм²/с. Чистота рабочей среды должна обеспечиваться фильтрацией не ниже класса 20/18/15 по ISO 4406. Прочный корпус и прецизионное исполнение внутренних элементов гарантируют высокую стабильность настройки расхода и длительный срок службы в тяжелых режимах эксплуатации.
