Техническое описание модульного дросселя Atos HQ-013/PE

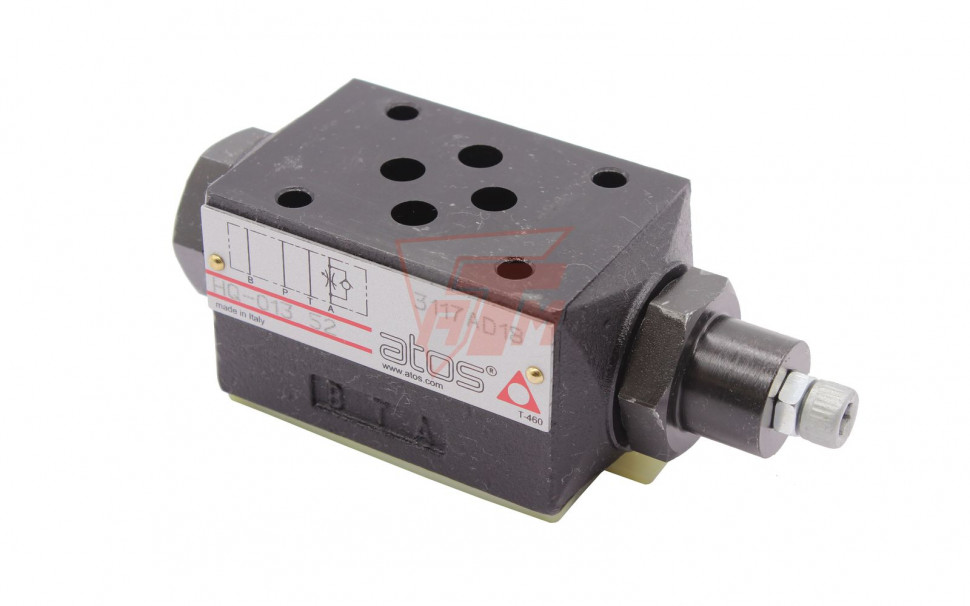

Модульный дроссель Atos серии HQ-013/PE представляет собой гидроаппарат регулирующего типа, предназначенный для ограничения расхода рабочей жидкости в гидравлических линиях P и T. Конструктивное исполнение соответствует стандарту CETOP 03 (ISO 4401 размер 06), что обеспечивает возможность штабелируемого монтажа в составе гидравлических блоков без применения дополнительных трубопроводов.
Регулирование расхода осуществляется путем изменения проходного сечения дросселирующего отверстия с помощью регулировочного винта. Модель HQ-013/PE характеризуется высокой точностью настройки и стабильностью работы при высоких давлениях до 350 бар и максимальном потоке до 80 л/мин.
Основные технические характеристики:
- Условный проход: 6 мм (DN6);
- Максимальное рабочее давление: 350 бар;
- Максимальный расход: 80 л/мин;
- Тип монтажа: Модульный, плиты интерфейса CETOP 03;
- Регулируемые линии: P (напорная) и T (сливная).
Изделие спроектировано и изготовлено в соответствии с требованиями безопасности и эксплуатационной надежности согласно ГОСТ Р 52543-2006. Аппарат предназначен для работы на минеральных маслах с вязкостью от 15 до 380 сСт при соблюдении класса чистоты не ниже ISO 4406 21/19/16.
