Техническое описание джойстика тросового управления

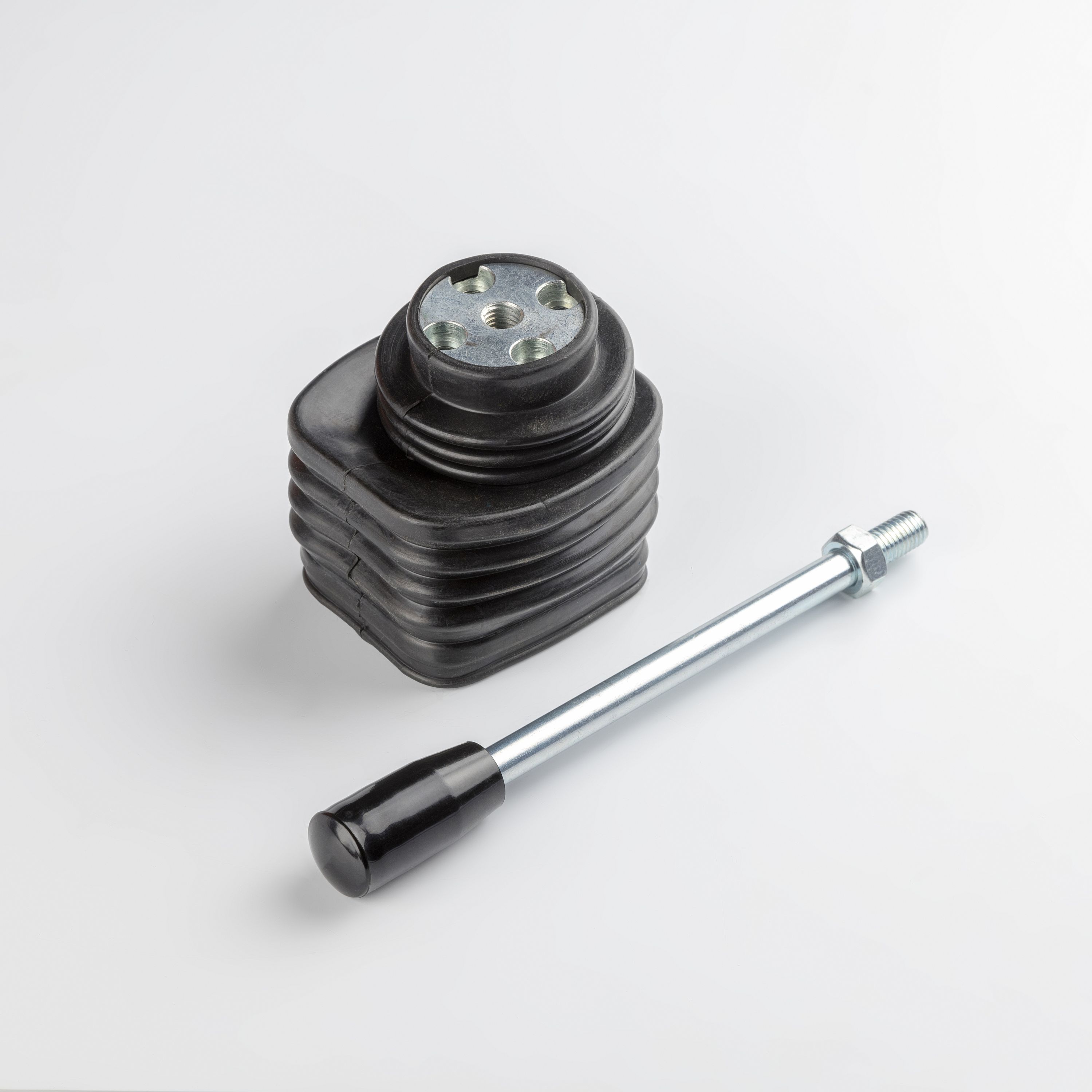

Данное устройство представляет собой четырехкоординатный механизм управления (манипулятор), предназначенный для дистанционного оперирования золотниками двухсекционных гидрораспределителей серии P40 посредством тросов двухстороннего действия.
Конструкция обеспечивает независимое управление двумя исполнительными механизмами: перемещение рычага по осям X и Y (вверх-вниз и вправо-влево) позволяет одновременно или раздельно управлять потоками рабочей жидкости в гидравлической системе. Механизм обладает высокой точностью позиционирования и износостойкостью в тяжелых условиях эксплуатации.
Изделие соответствует техническим требованиям и нормам безопасности согласно ГОСТ 12.2.086-83 (Гидроприводы объемные и системы смазочные. Общие эргономические требования к рабочим местам) и ГОСТ 20245-81 (Гидрораспределители. Общие технические условия).
Технические характеристики:
- Тип управления: Тросовое (дистанционное)
- Количество координат: 4 (две оси управления)
- Совместимость: Гидрораспределители серии P40
- Количество управляемых секций: 2
- Материал корпуса: Высокопрочный полимер / антикоррозийный сплав
- Температурный диапазон: от -40°C до +60°C
- Соответствие стандартам: ГОСТ 12.2.086-83, ГОСТ 20245-81
