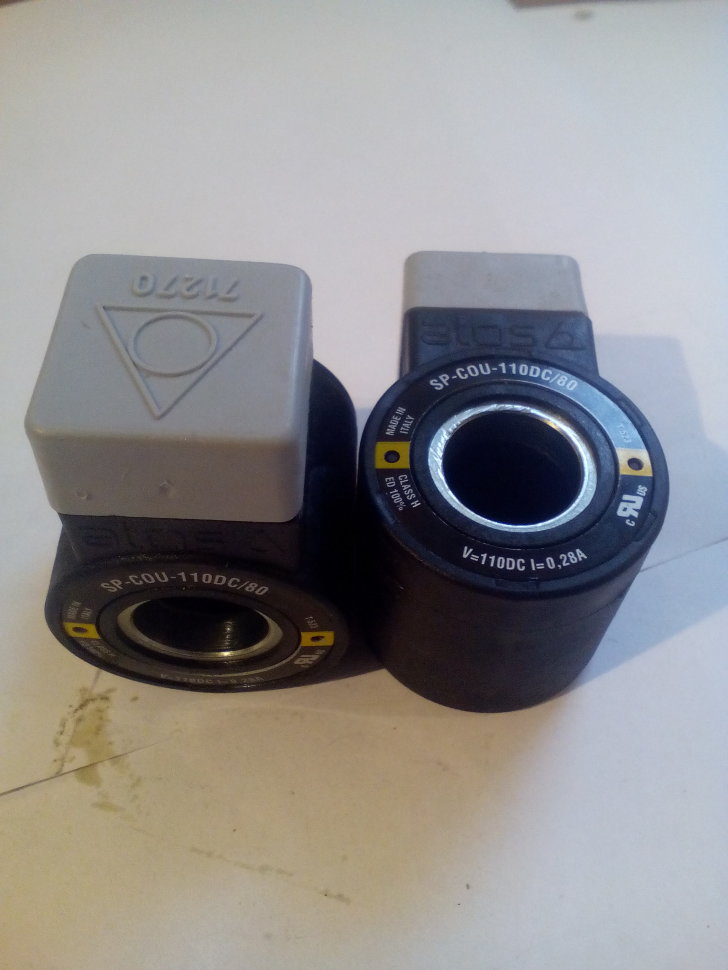

Техническое описание электромагнитной катушки Atos COU-110DC
Электромагнитная катушка Atos серии COU-110DC представляет собой исполнительный элемент соленоидного типа, предназначенный для дистанционного управления гидравлическими распределителями и клапанами производства Atos. Устройство обеспечивает преобразование электрической энергии в механическое усилие, необходимое для перемещения золотника управления потоком рабочей жидкости.
Изделие спроектировано для работы в цепях постоянного тока с номинальным напряжением 110В DC. Конструкция катушки включает в себя медную обмотку, герметизированную методом литья под давлением термореактивным пластиком, что обеспечивает высокую виброустойчивость и защиту от внешних воздействий. Технические параметры и методы испытаний соответствуют требованиям ГОСТ Р 52776-2007 (Машины электрические вращающиеся. Номинальные данные и характеристики) в части общих требований к электрическим обмоткам.
Основные технические характеристики:
- Номинальное напряжение: 110 В (постоянный ток);
- Номинальный ток: 0,28 А;
- Класс изоляции: H (допустимая температура нагрева до 180°C);
- Режим работы: S1 (продолжительный, ED 100%);
- Степень защиты: IP65 (при надлежащем монтаже ответного разъема);
- Тип электрического соединения: Трехконтактный разъем согласно стандарту DIN 43650.
Эксплуатация катушки должна производиться в строгом соответствии с паспортными данными гидроаппаратуры. Применение высококачественных изоляционных материалов гарантирует стабильность электромагнитных характеристик при длительных рабочих циклах в составе гидросистем промышленного и мобильного назначения.
