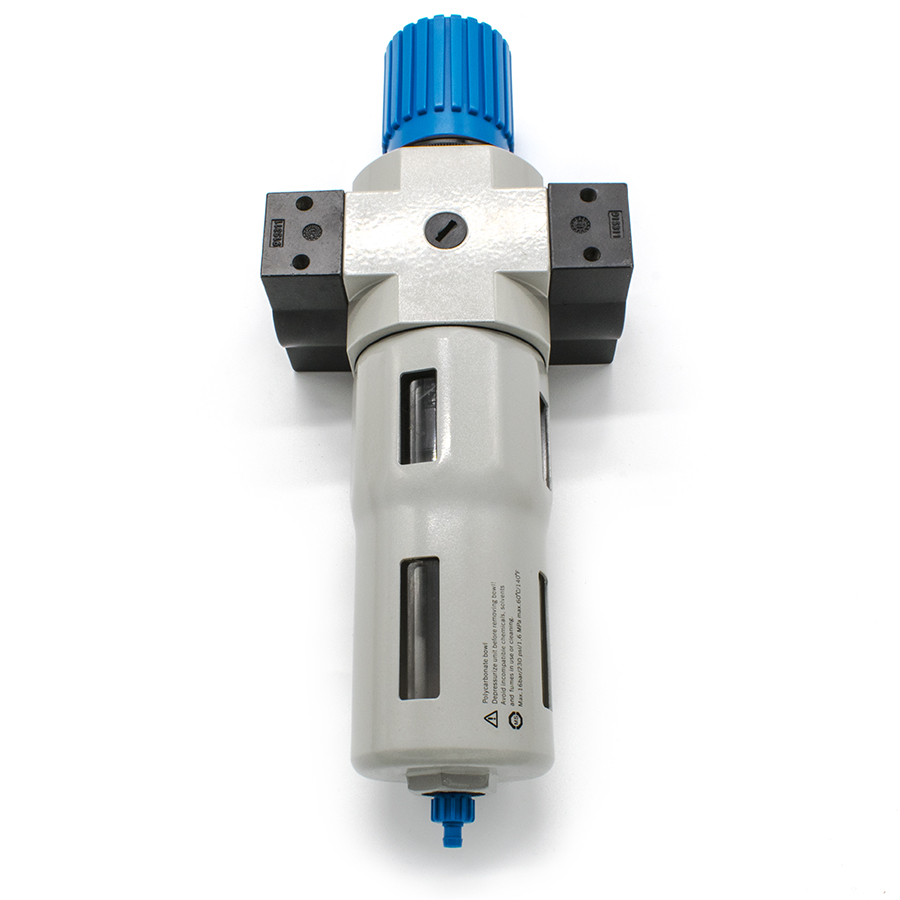

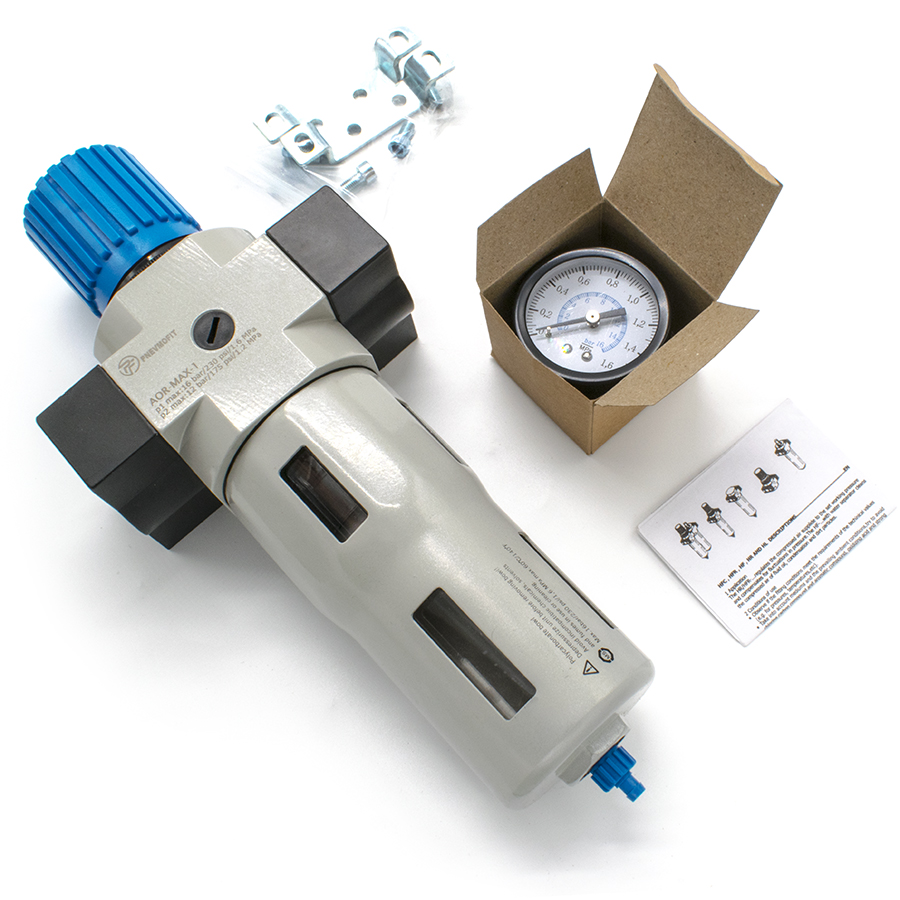

Техническое описание фильтра-регулятора AOFR-1-MAX
Промышленный пневматический блок подготовки воздуха серии AOFR представляет собой комбинированное устройство, совмещающее функции центробежной очистки сжатого воздуха и прецизионного регулирования давления. Аппарат спроектирован для эксплуатации в пневматических системах промышленного назначения в соответствии с требованиями ГОСТ 17433-80 (Классы чистоты сжатого воздуха) и ГОСТ 31308-2006.
Конструктивные особенности и принцип работы:
- Фильтрация: Очистка осуществляется за счет центробежных сил и прохождения потока через сменный фильтроэлемент с тонкостью фильтрации 40 мкм. Удаляет твердые частицы и конденсат влаги.
- Регулирование: Регулятор мембранного типа прямого действия обеспечивает стабильное выходное давление в диапазоне 0.5–12 Бар при входном давлении до 16 Бар.
- Управление: Поворотная рукоятка оснащена механизмом фиксации для предотвращения несанкционированного изменения настроек.
- Сброс конденсата: Осуществляется в ручном режиме через клапан в нижней части чаши объемом 22 мл.
Эксплуатационные параметры:

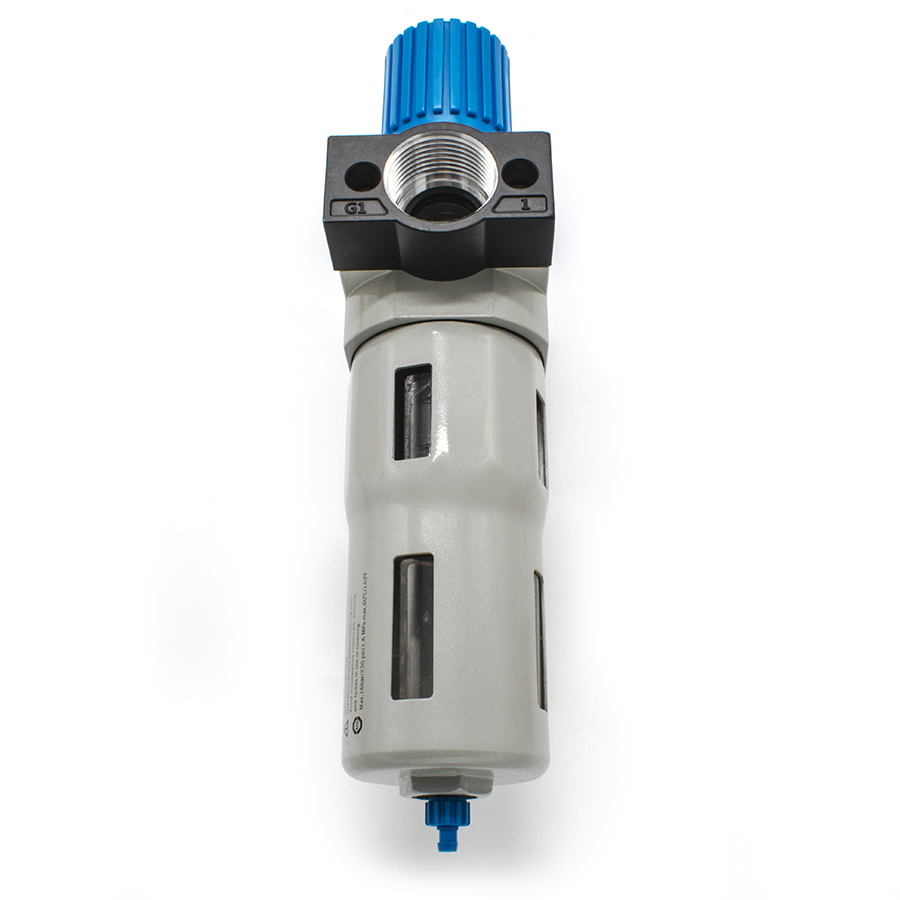

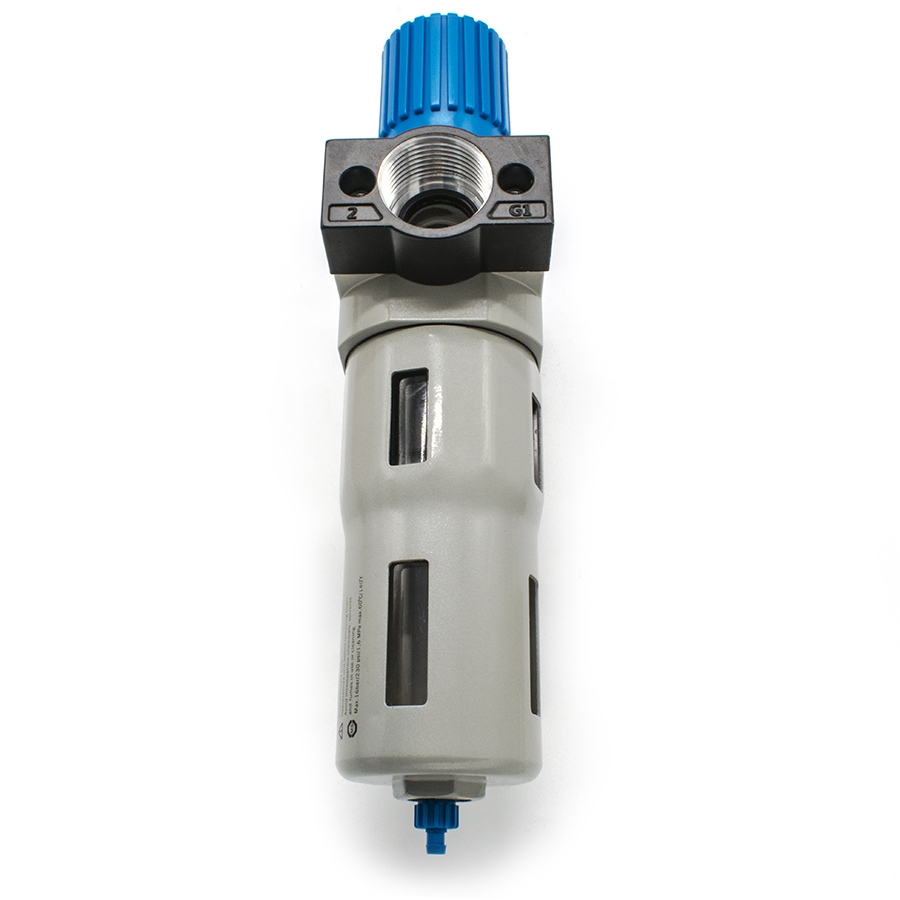

Устройство рассчитано на работу со сжатым воздухом при температуре окружающей и рабочей среды от 0 °C до +60 °C. Высокая пропускная способность (10000 л/мин) позволяет использовать данный модуль в магистральных линиях с высоким расходом воздуха. Присоединительная резьба G1" соответствует международным стандартам трубных соединений.
