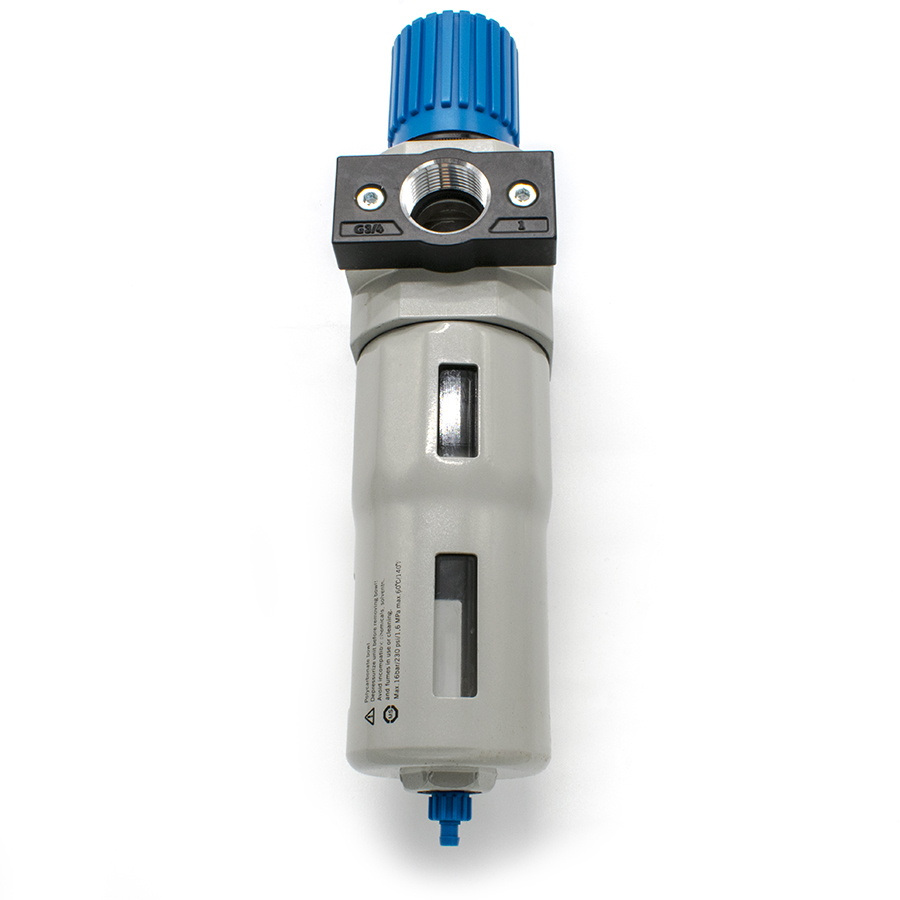

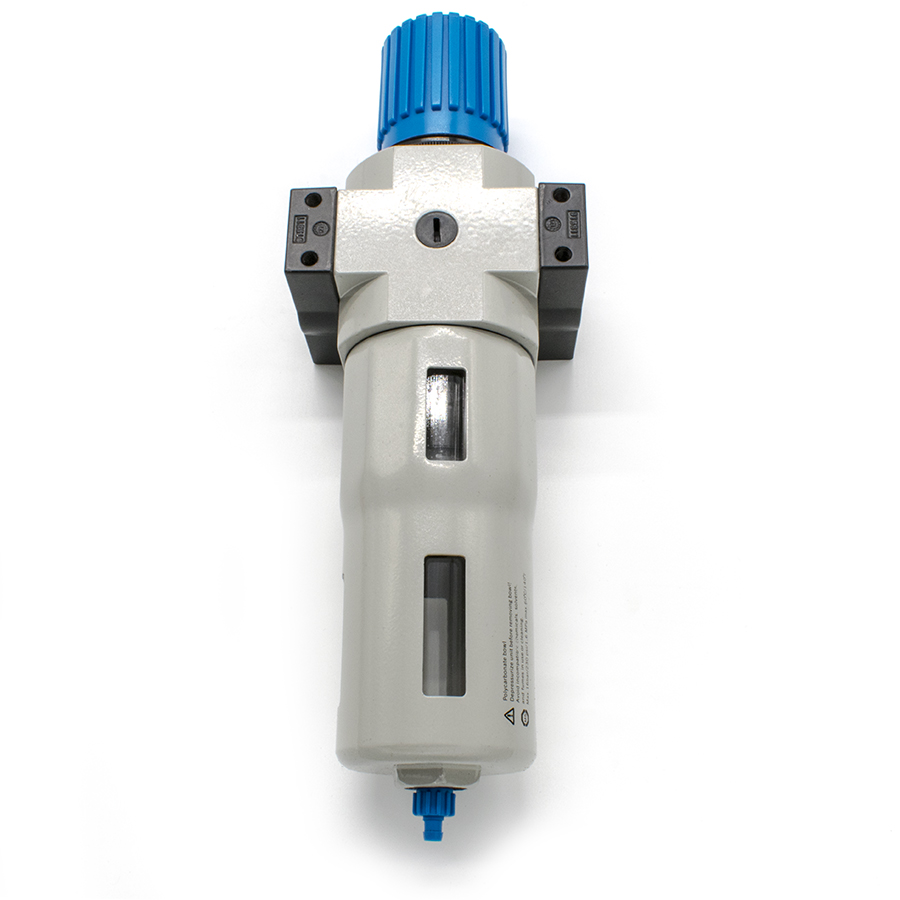

Техническое описание фильтра-регулятора AOFR-3/4-MAX
Пневматический блок подготовки воздуха серии AOFR представляет собой комбинированное устройство, объединяющее функции центробежной очистки сжатого воздуха и прецизионного регулирования давления. Аппарат предназначен для эксплуатации в промышленных пневмосистемах, требующих стабильных параметров рабочей среды в соответствии с требованиями ГОСТ 17433-80 (Классы чистоты сжатого воздуха).
Конструктивные особенности и принцип работы
Устройство выполнено по мембранному типу прямого действия, что обеспечивает высокую чувствительность к изменениям входного давления и стабильность выходных параметров. Фильтрация осуществляется двухступенчатым методом: центробежное разделение влаги и твердых фракций с последующим прохождением через сменный фильтроэлемент с тонкостью очистки 40 мкм. Конструкция соответствует нормам безопасности по ГОСТ 12.2.101-84.
Технические характеристики:
- Типоразмер: MAXI
- Присоединительная резьба: G3/4"
- Номинальный расход (пропускная способность): 9000 л/мин
- Рабочее давление: 0.5 – 12 Бар (максимально допустимое до 16 Бар)
- Температурный диапазон: от 0 до +60 °C
- Объем резервуара для конденсата: 22 мл
- Тип дренажа: ручной сброс конденсата
Управление и монтаж

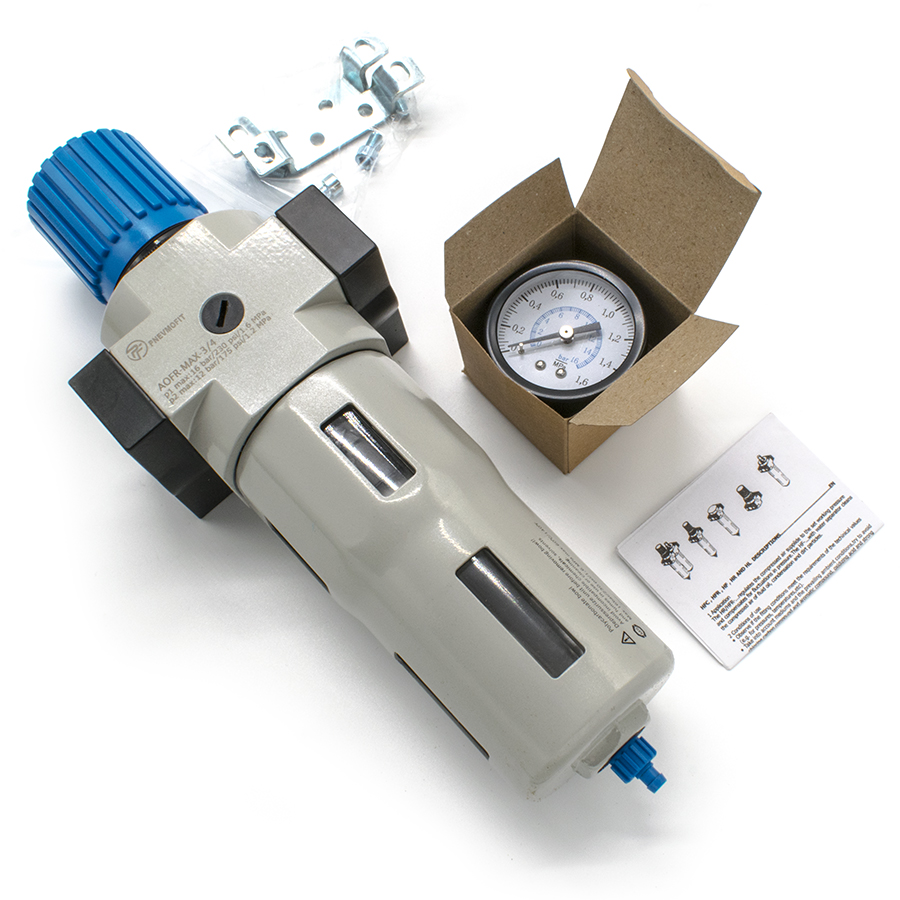

Регулировка давления осуществляется поворотной рукояткой с интегрированной системой фиксации (push-lock), предотвращающей несанкционированное изменение настроек. Визуальный контроль давления обеспечивается комплектным манометром OMA-50-16-1/4. Допускается как линейный монтаж в магистраль, так и установка с использованием специализированных крепежных принадлежностей.
