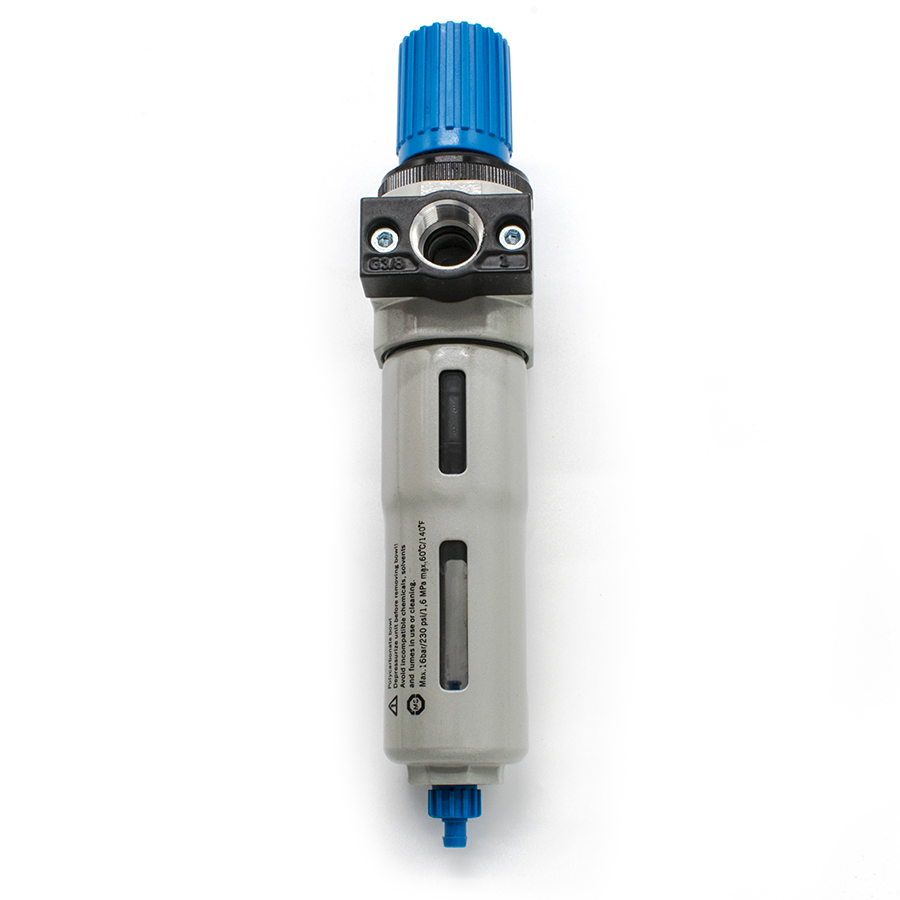

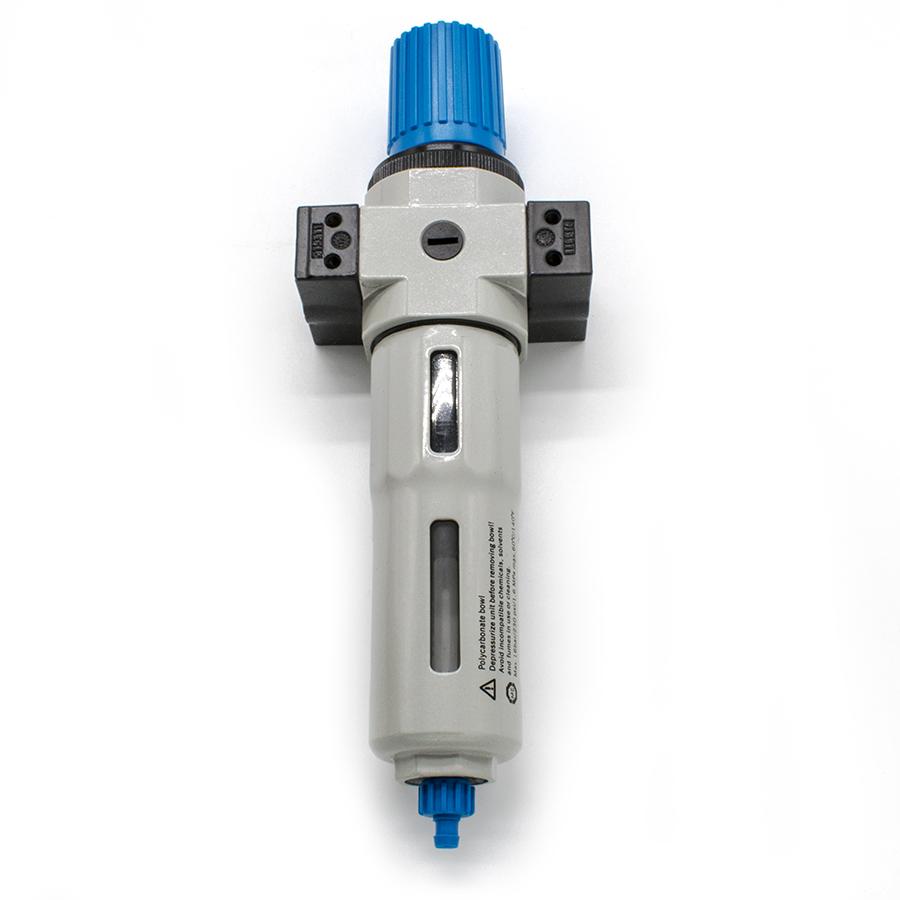

Техническое описание фильтра-регулятора AOFR-3/8-MINI
Пневматический блок подготовки воздуха серии AOFR представляет собой комбинированное устройство, совмещающее функции центробежной очистки сжатого воздуха и прецизионного регулирования давления. Аппарат спроектирован для эксплуатации в промышленных пневмосистемах, соответствующих требованиям ГОСТ 17433-80 по классу чистоты сжатого воздуха.
Конструктивные особенности и принцип работы
Устройство выполнено по мембранному типу прямого действия с функцией сброса избыточного давления (сбросной клапан). Фильтрация осуществляется через сменный фильтроэлемент с пористостью 40 мкм, обеспечивающий отделение твердых частиц и капельной влаги. Сбор конденсата производится в резервуар объемом 22 мл с последующим удалением через клапан ручного слива. Регулирующий узел оснащен поворотной рукояткой с механизмом фиксации для предотвращения несанкционированного изменения настроек.
Технические характеристики согласно регламентам
- Рабочая среда: сжатый воздух, очищенный в соответствии с ГОСТ 17433-80.
- Диапазон входного давления: до 16 Бар (1.6 МПа).
- Диапазон настройки выходного давления: 0.5 – 12 Бар.
- Номинальный расход: 1600 л/мин при стандартных условиях.
- Присоединительная резьба: G3/8" (вход/выход) и G1/8" (под манометр).
- Температурный режим: эксплуатация при температуре окружающей и рабочей среды от 0 до +60 °C.

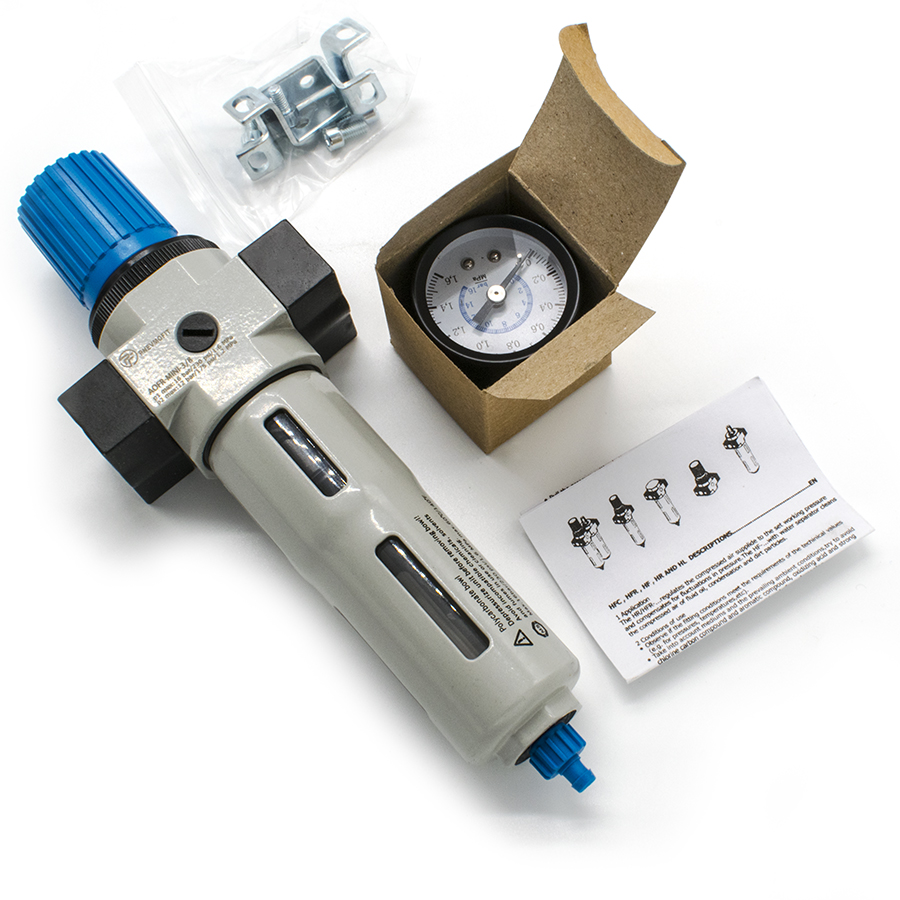

Монтаж изделия осуществляется линейно или при помощи специализированных кронштейнов. Прибор комплектуется аналоговым манометром OMA-40-16-1/8 для визуального контроля параметров системы.
