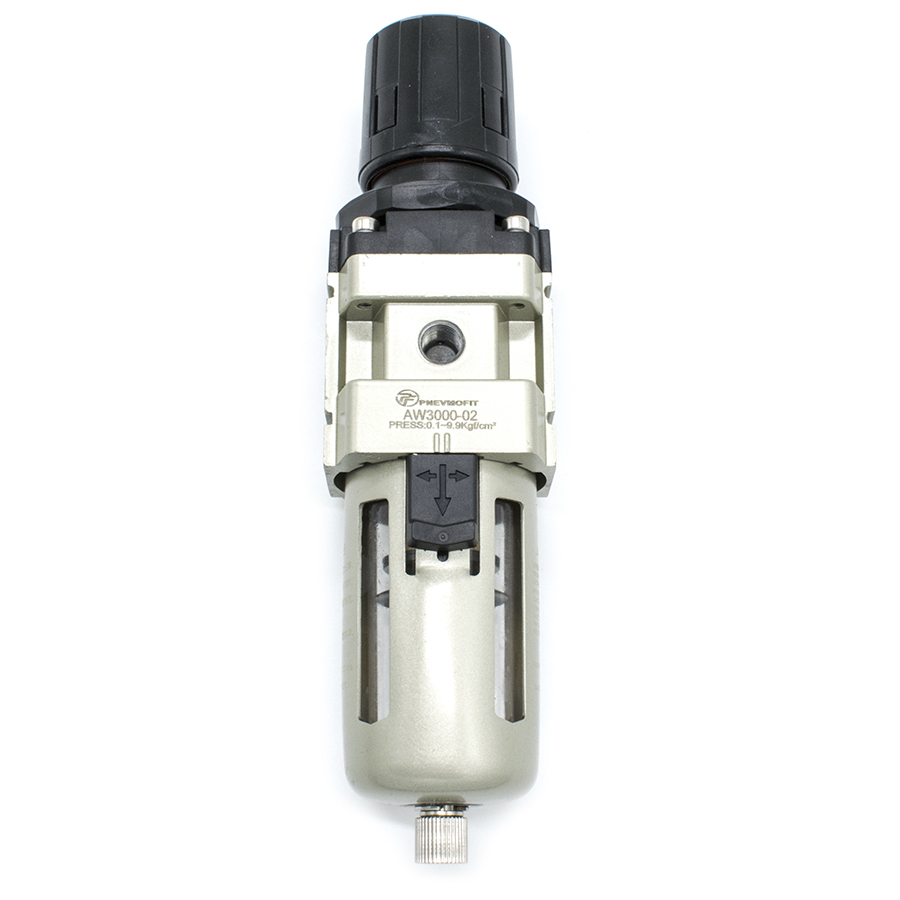

Фильтр-регулятор AW3000-02 представляет собой комбинированное устройство подготовки сжатого воздуха, объединяющее функции центробежной очистки и редукционного клапана. Изделие предназначено для удаления твердых фракций и капельной влаги, а также для прецизионного регулирования и стабилизации рабочего давления в пневматических системах промышленного назначения.
Технические характеристики и эксплуатационные параметры:
- Рабочая среда: подготовленный сжатый воздух согласно ГОСТ 17433-80.
- Тонкость фильтрации: 25 мкм, что обеспечивает защиту исполнительных механизмов от абразивного износа.
- Диапазон регулирования давления: 0,05–0,85 МПа (0,5–8,5 бар).
- Пропускная способность: до 2000 л/мин при номинальных условиях.
- Присоединительная резьба: G1/4" (вход/выход) и G1/8" для манометра.
- Температурный режим: эксплуатация при температуре окружающей и рабочей среды от +5 до +60°С.
Конструктивные особенности:
Устройство соответствует техническим требованиям ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических приводов. Конструкция включает в себя фильтрующий элемент, дефлектор для создания вихревого потока и подпружиненную мембрану регулятора. Модель оснащена манометром G36-10-01 для визуального контроля выходных параметров.
Система слива конденсата в данной модификации предусматривает несколько вариантов исполнения клапана: ручной (M), полуавтоматический (A), автоматический (D) и дифференциальный (DA), срабатывающий при падении давления в магистрали.
