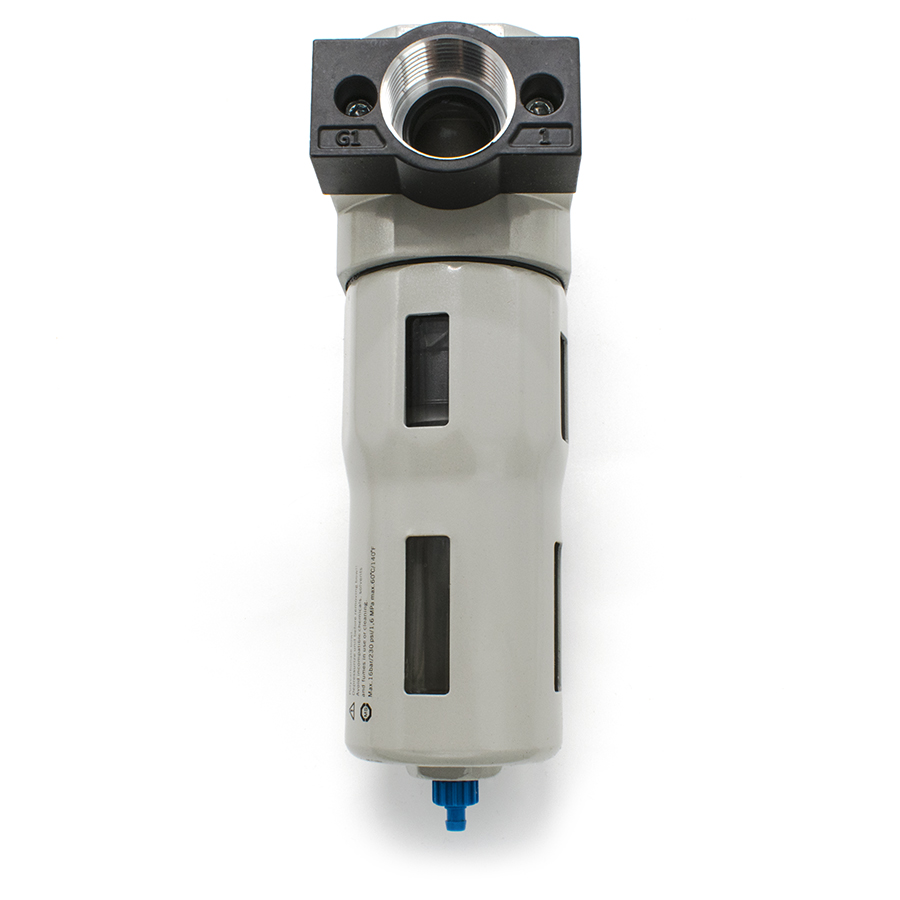

Техническое описание фильтра сжатого воздуха AOF-1-MAX
Промышленный фильтр серии AOF предназначен для высокоэффективной очистки сжатого воздуха от твердых частиц, капельной влаги и масляного конденсата в пневматических системах различного назначения. Устройство функционирует как отдельный модуль и соответствует требованиям ГОСТ 17433-80 по классам чистоты сжатого воздуха.
Конструктивные и эксплуатационные особенности:
- Фильтрация: Применение фильтрующего элемента из полиэтилена высокой плотности (HDPE) обеспечивает стабильное удержание механических примесей при сохранении высокой пропускной способности до 5300 л/мин.
- Корпус и монтаж: Модульная конструкция позволяет осуществлять линейный монтаж в магистраль с использованием стандартных принадлежностей. Присоединительная резьба G1" гарантирует надежную герметизацию соединений.
- Управление конденсатом: Сбор влаги осуществляется в чашу объемом 22 мл с последующим ручным сбросом. Эксплуатация изделия должна производиться в соответствии с регламентами ГОСТ Р 50554.1-93.
- Рабочие параметры: Устройство рассчитано на эксплуатацию в расширенном диапазоне давления до 16 Бар при температуре рабочей среды от 0 до +60 °C.
Технические характеристики:
- Рабочая среда: подготовленный сжатый воздух;
- Номинальный расход: 5300 л/мин;
- Максимальное рабочее давление: 1.6 МПа (16 Бар);
- Материал фильтроэлемента: HDPE;
- Тип дренажа: мануальный (ручной).
