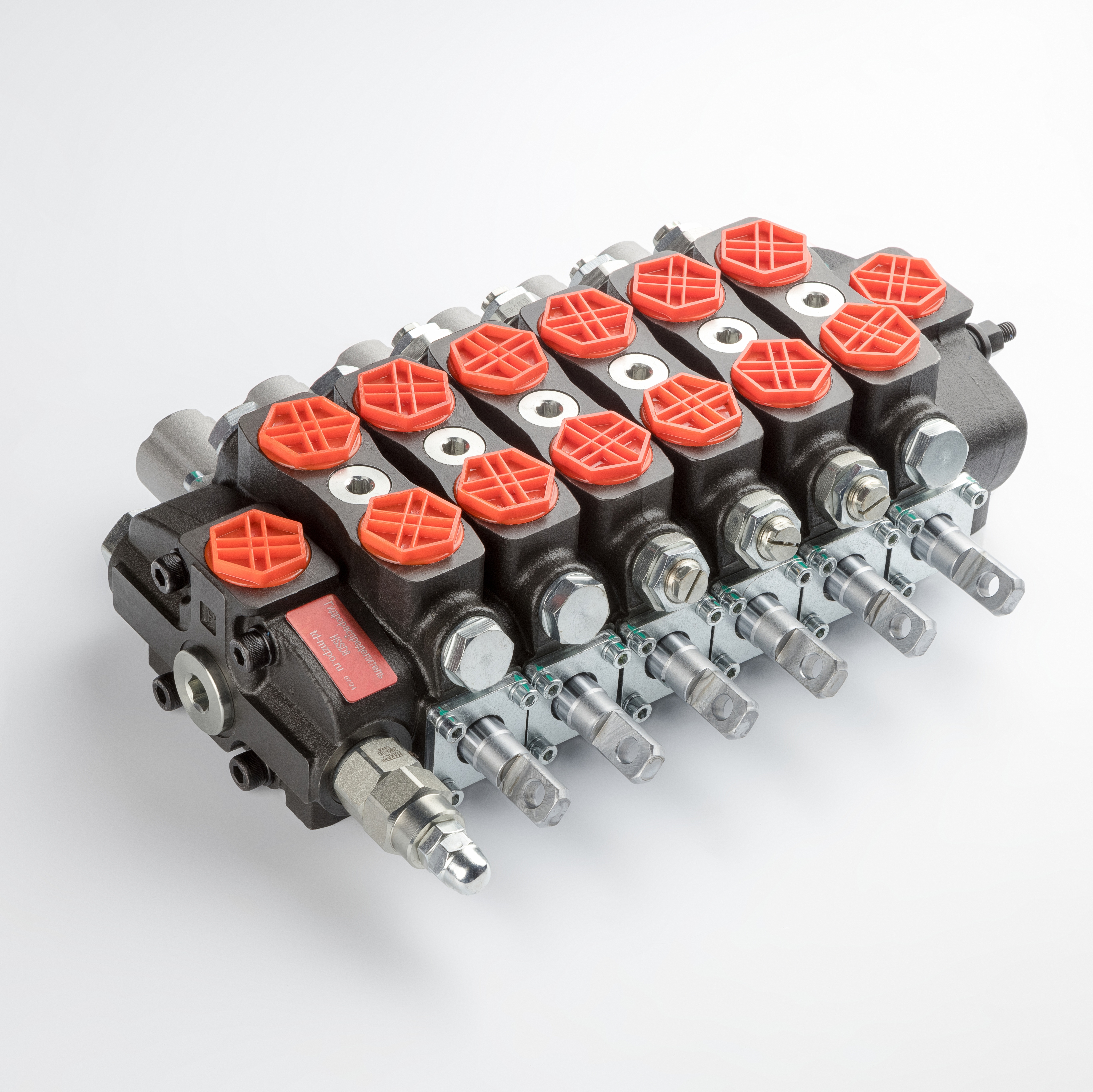

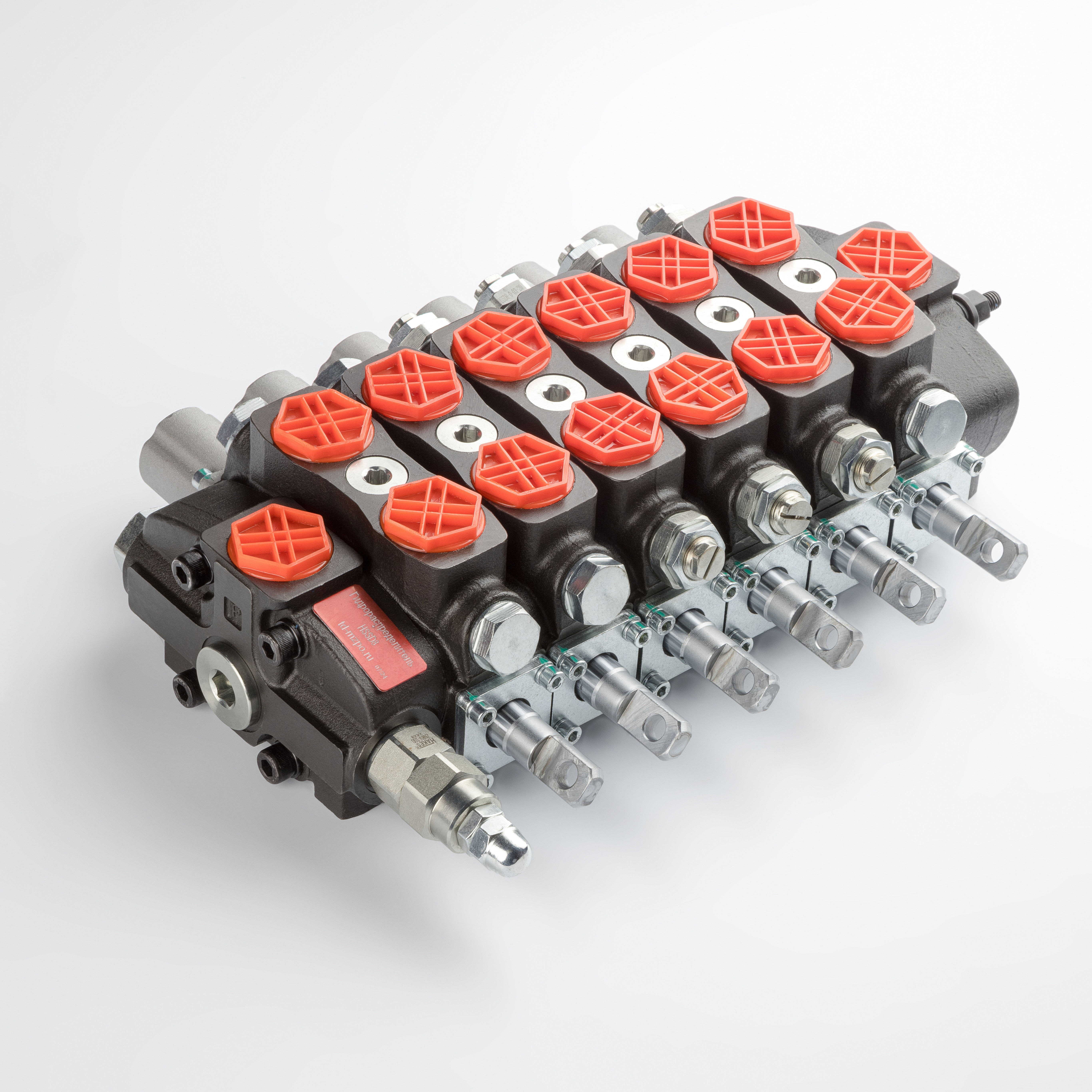

Техническое описание гидрораспределителя секционного типа
Данное гидравлическое устройство представляет собой секционный распределитель с ручным управлением, предназначенный для изменения направления потока, регулирования давления и расхода рабочей жидкости в гидросистемах лесных машин, экскаваторов и крано-манипуляторных установок (КМУ).
Конструктивные и эксплуатационные особенности:
- Тип распределителя: Секционный, 6-секционный, обеспечивающий независимое управление исполнительными механизмами.
- Гидравлическая схема: Включает входную секцию (P), рабочие секции с выходами (A, B), секцию последовательного соединения (N) и сливную магистраль (T).
- Соответствие стандартам: Изделие спроектировано и изготовлено в соответствии с требованиями ГОСТ 34682.1-2020, что гарантирует надежность узлов под высоким давлением.
- Рабочая среда: Предназначен для работы на минеральных маслах и гидравлических жидкостях с классом чистоты не ниже 10 по NAS1638 или 19/16 по ISO4406.
- Температурный режим: Стабильное функционирование в широком диапазоне температур окружающей среды (от -40 до +60 °C) и рабочей жидкости (от -20 до +80 °C).
Технические характеристики:
- Номинальный расход рабочей жидкости: 90 л/мин.
- Номинальное рабочее давление: 200 бар (20 МПа).
- Максимальное пиковое давление: 315 бар (31.5 МПа).
- Присоединительная резьба портов (P, A, B, T, N): G3/4".
- Масса в сборе: 26 кг.
Устройство обеспечивает высокую точность позиционирования рабочих органов и защиту системы от перегрузок благодаря встроенным предохранительным клапанам.
