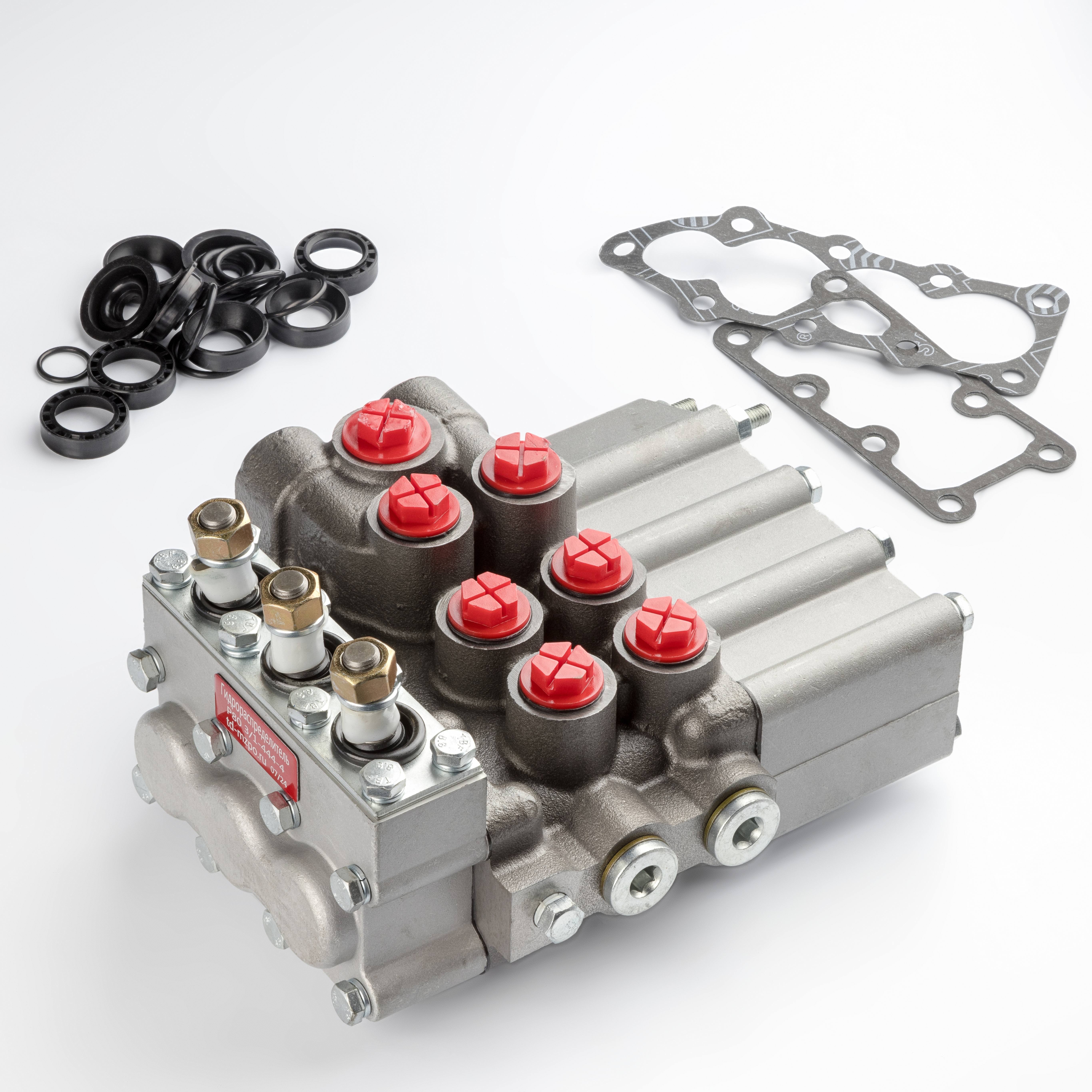

Техническое описание гидрораспределителя MP80-3/1-444-4
Моноблочный гидрораспределитель MP80-3/1-444-4 является ключевым исполнительным механизмом гидравлических систем тракторов, сельскохозяйственных и дорожно-строительных машин. Устройство спроектировано в соответствии с требованиями ГОСТ 8736-2014 и предназначено для работы с насосными агрегатами производительностью до 80 л/мин.
Функциональное назначение:
- Дифференцированное распределение потока рабочей жидкости (минеральных масел) между исполнительными органами (гидроцилиндрами, гидромоторами).
- Защита гидравлического контура от механических перегрузок в режимах «Подъем» и «Опускание принудительное» посредством встроенного предохранительного клапана.
- Минимизация энергетических потерь и разгрузка системы в нейтральном положении золотников путем перенаправления потока в дренажную линию (байпас).
Технические особенности:
Конструкция предусматривает три рабочих секции в едином литом корпусе. Управление золотниками осуществляется вручную с автоматическим возвратом в нейтральную позицию («пружинный возврат») после прекращения воздействия на рукоятку. Присоединительные порты выполнены с метрической резьбой М20 и М24, что обеспечивает высокую герметичность соединений при номинальном давлении 160 бар.
Эксплуатационные параметры:
Агрегат сохраняет работоспособность в широком температурном диапазоне (от -40 до +60 °C окружающей среды). Соответствие ГОСТ гарантирует стабильность гидравлических характеристик и взаимозаменяемость с аналогичными узлами в составе гидроприводов мобильной техники.
