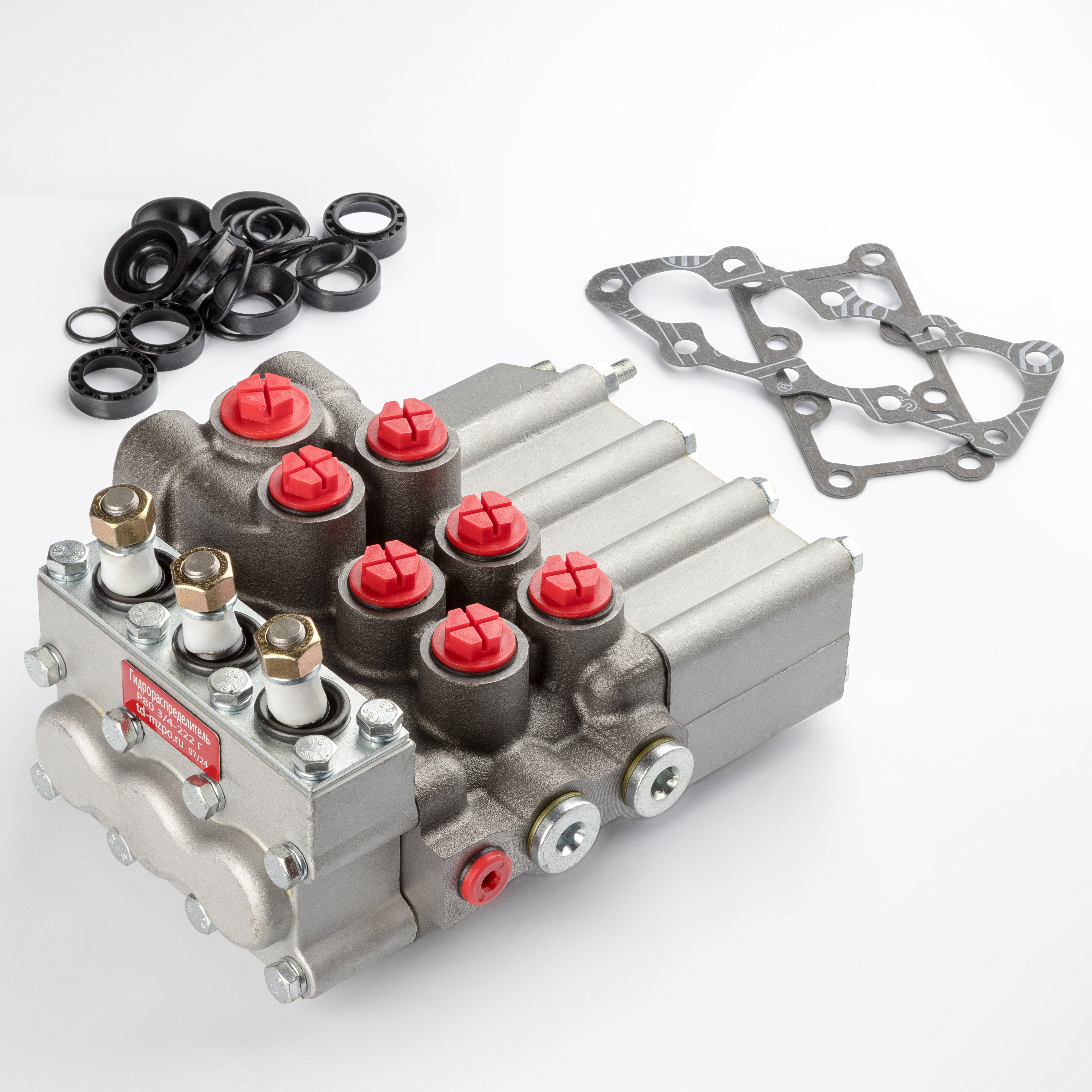

Техническое описание гидрораспределителя MP80-3/4-222 Г
Моноблочный гидрораспределитель MP80-3/4-222 Г представляет собой гидравлический аппарат клапанно-золотникового типа, спроектированный для управления исполнительными механизмами гидросистем тракторной, сельскохозяйственной и дорожно-строительной техники. Изделие соответствует требованиям ГОСТ 8736-2014 в части эксплуатационных характеристик и безопасности гидравлического оборудования.
Функциональное назначение:
- Направленное распределение потока рабочей жидкости от нагнетающей линии насоса (номинальный расход до 80 л/мин) к потребителям (гидроцилиндрам, гидродвигателям).
- Защита гидравлического контура от превышения давления сверх установленного лимита (до 200 бар) в рабочих режимах «Подъем» и «Опускание принудительное».
- Обеспечение разгрузки насосного агрегата при нахождении золотников в нейтральном положении путем перепуска рабочей жидкости в сливную магистраль.
Технические особенности и режимы работы:
Аппарат оснащен тремя золотниками, каждый из которых имеет четыре фиксированных положения: «Подъем», «Нейтраль», «Опускание» и «Плавающее». Реализована функция автоматического возврата золотника в нейтральное положение при достижении заданного давления срабатывания (автоотключение по давлению).
Эксплуатационные параметры:
- Рабочая среда: минеральные масла и гидравлические жидкости согласно ГОСТ 17479.3-85.
- Диапазон кинематической вязкости: 10–500 мм²/с.
- Климатическое исполнение: работоспособность в температурном диапазоне от -40 до +60 °C.
