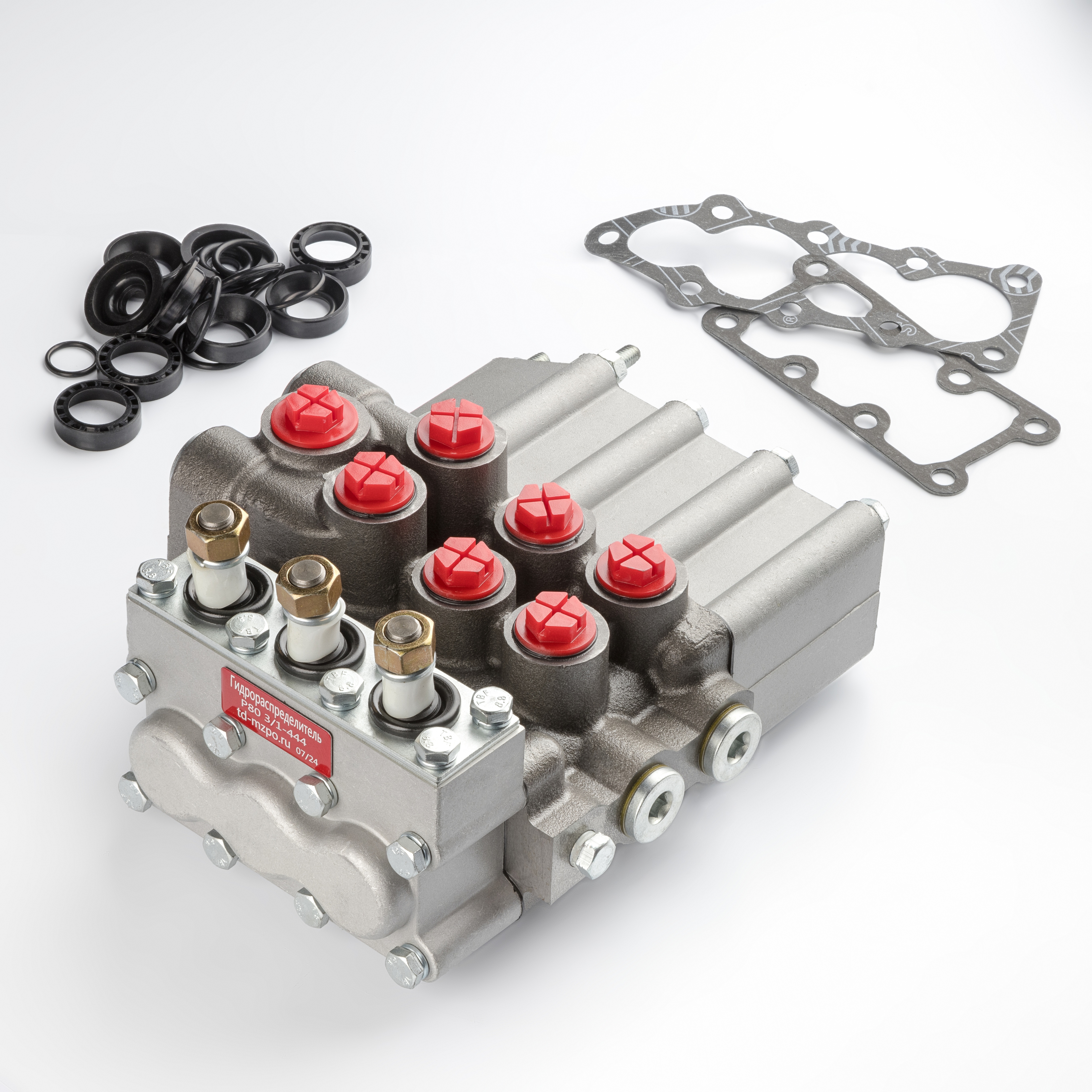

Техническое описание гидрораспределителя MP80-3/1-444
Моноблочный гидрораспределитель MP80-3/1-444 является ключевым исполнительным механизмом гидравлических систем тракторной, сельскохозяйственной и дорожно-строительной спецтехники. Устройство спроектировано для эксплуатации в контурах с насосными агрегатами производительностью до 80 л/мин. Соответствует требованиям ГОСТ 12.2.086-83 и ГОСТ 16514-96, что гарантирует надежность узла в тяжелых условиях эксплуатации.
Функциональное назначение:
- Направленное распределение потока рабочей жидкости (минерального масла) от нагнетающей линии насоса к исполнительным органам (гидроцилиндрам, гидромоторам).
- Защита гидравлического контура от критических перегрузок давления в рабочих режимах «Подъем» и «Опускание принудительное» посредством встроенного предохранительного клапана.
- Разгрузка системы и минимизация тепловыделения при нахождении золотников в нейтральном положении (перепуск масла в дренажную линию).
Конструктивные особенности и режимы:
Данная модификация оснащена тремя золотниками типа 4 (по классификации производителя), обеспечивающими позиции: «Подъем без фиксации», «Нейтраль», «Опускание без фиксации». Конструкция моноблочного типа обеспечивает высокую герметичность и компактность узла. Присоединительные порты выполнены с метрической резьбой М20 и М24 для интеграции в стандартные РВД-линии.
