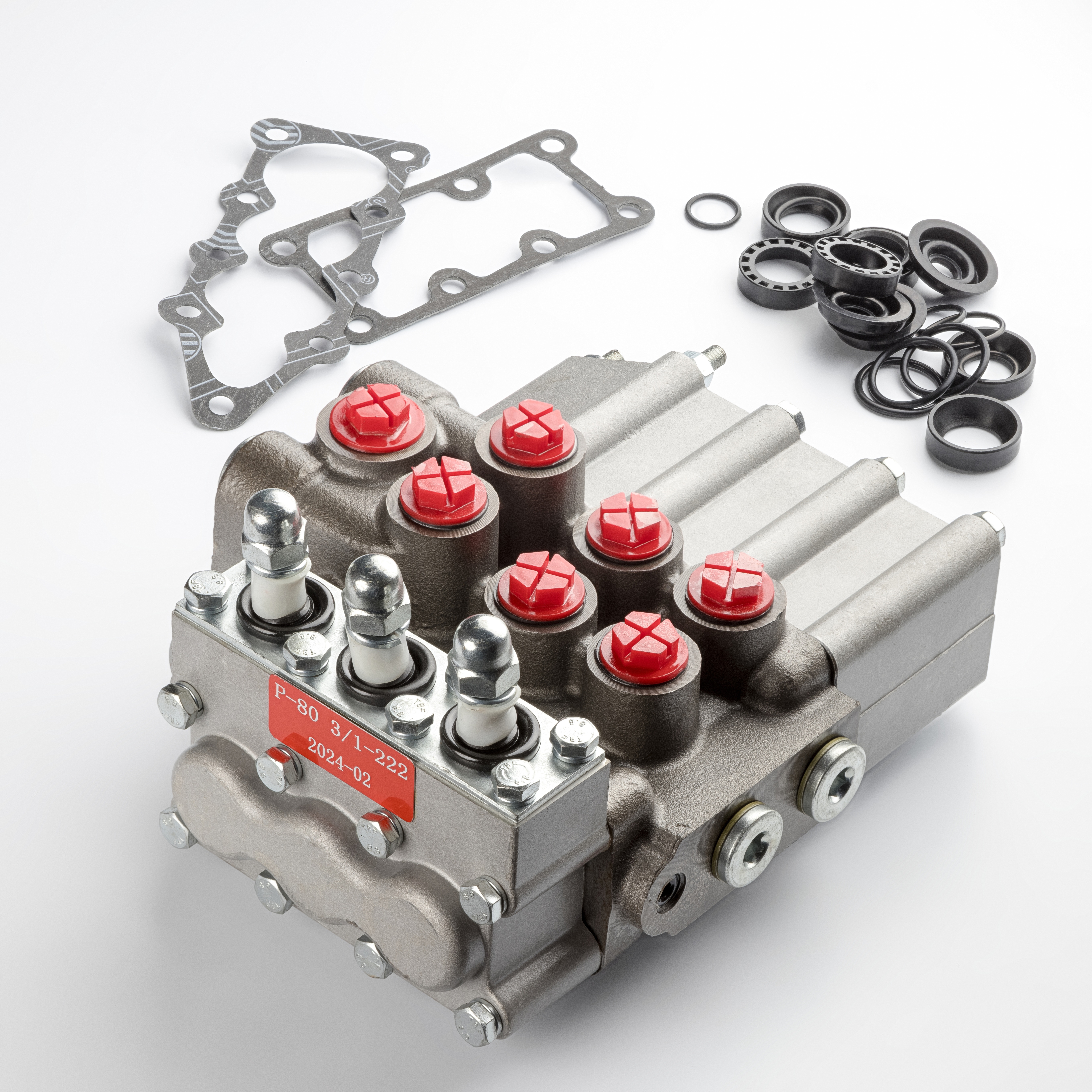

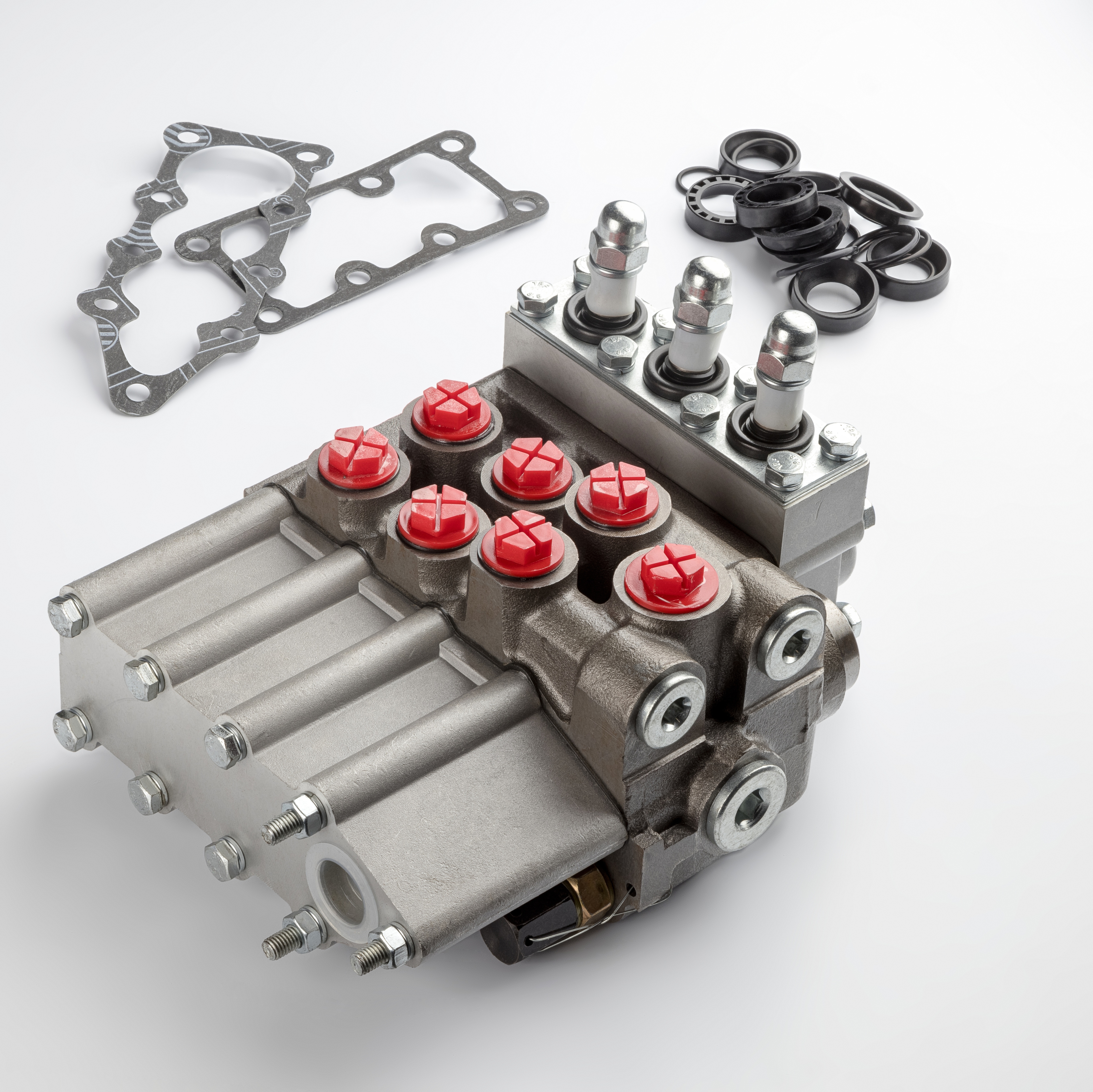

Техническое описание гидрораспределителя MP80-3/1-222
Моноблочный гидрораспределитель MP80-3/1-222 является ключевым исполнительным механизмом гидравлических систем общего назначения, применяемых на тракторной технике (МТЗ, ЮМЗ, Кировец), сельскохозяйственных и дорожно-строительных машинах. Устройство спроектировано в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение УХЛ) и обеспечивает стабильное функционирование при сопряжении с насосными агрегатами производительностью до 80 л/мин.
Функциональное назначение:
- Дифференциация и распределение потока рабочей жидкости между исполнительными органами (гидроцилиндрами, гидромоторами).
- Защита гидравлического контура от критических перегрузок в режимах «Подъем» и «Опускание принудительное» посредством встроенного предохранительного клапана.
- Минимизация энергопотерь и разгрузка системы в нейтральном положении золотников путем перелива рабочей жидкости в бак.
Конструктивные особенности и режимы:
Аппарат оснащен тремя золотниками, каждый из которых поддерживает четыре фиксированных положения: «Подъем», «Нейтраль», «Опускание» и «Плавающая». Реализована функция автоматического возврата золотников из рабочих позиций в нейтральную при достижении порогового значения давления в системе. Изделие соответствует техническим стандартам ГОСТ 8736-93 по параметрам чистоты и качества обработки внутренних каналов.
Технические характеристики эксплуатации:
- Рабочая среда: Минеральные масла и гидравлические жидкости с классом чистоты не ниже 12 по ГОСТ 17216-2001.
- Температурный диапазон: Эксплуатация допускается при температуре окружающей среды от -40 до +60 °C.
- Герметичность: Соответствует нормам для распределителей с номинальным давлением 16 МПа.
