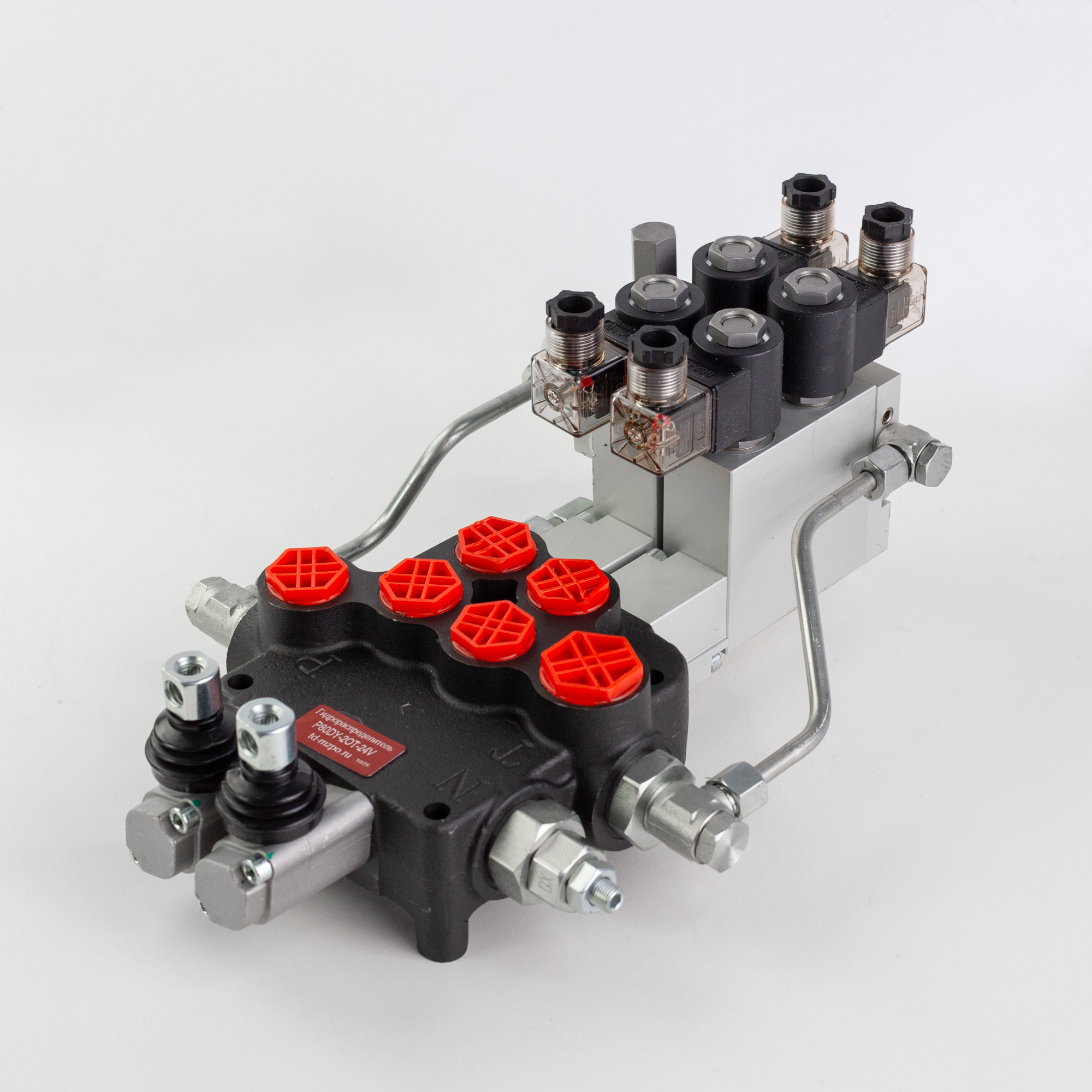

Техническое описание гидрораспределителя P80DY-2OT-24V
Моноблочный гидрораспределитель серии P80DY представляет собой агрегат с комбинированным электрогидравлическим и ручным управлением, предназначенный для изменения направления потока и регулирования давления рабочей жидкости в гидравлических системах. Изделие соответствует требованиям ГОСТ 20245-81 в части параметров и общих технических условий для гидрораспределителей.
Конструктивные особенности и принцип работы
Данный двухсекционный моноблок обеспечивает возможность как прямого механического воздействия на золотники (рычажное управление), так и дистанционного управления посредством электромагнитных соленоидов (DC 24V). Конструкция предусматривает параллельное соединение исполнительных органов. Высокая точность обработки золотников гарантирует минимальные внутренние утечки при высоком давлении.
Технические характеристики согласно регламенту:
- Номинальный расход: 80 л/мин;
- Максимальное рабочее давление: 315 бар (31.5 МПа);
- Тип управления: Электрогидравлическое (24В) / Ручное дублирование;
- Количество рабочих секций: 2;
- Присоединительная резьба: P, A, B — G1/2"; T, N — G3/4";
- Класс чистоты рабочей жидкости: не хуже 19/16 по ISO 4406 (соответствует 10 классу по ГОСТ 17216).
Эксплуатация устройства допускается в широком температурном диапазоне рабочей среды (от -20 до +80 °C) при соблюдении вязкостных характеристик гидравлических масел на минеральной основе.
