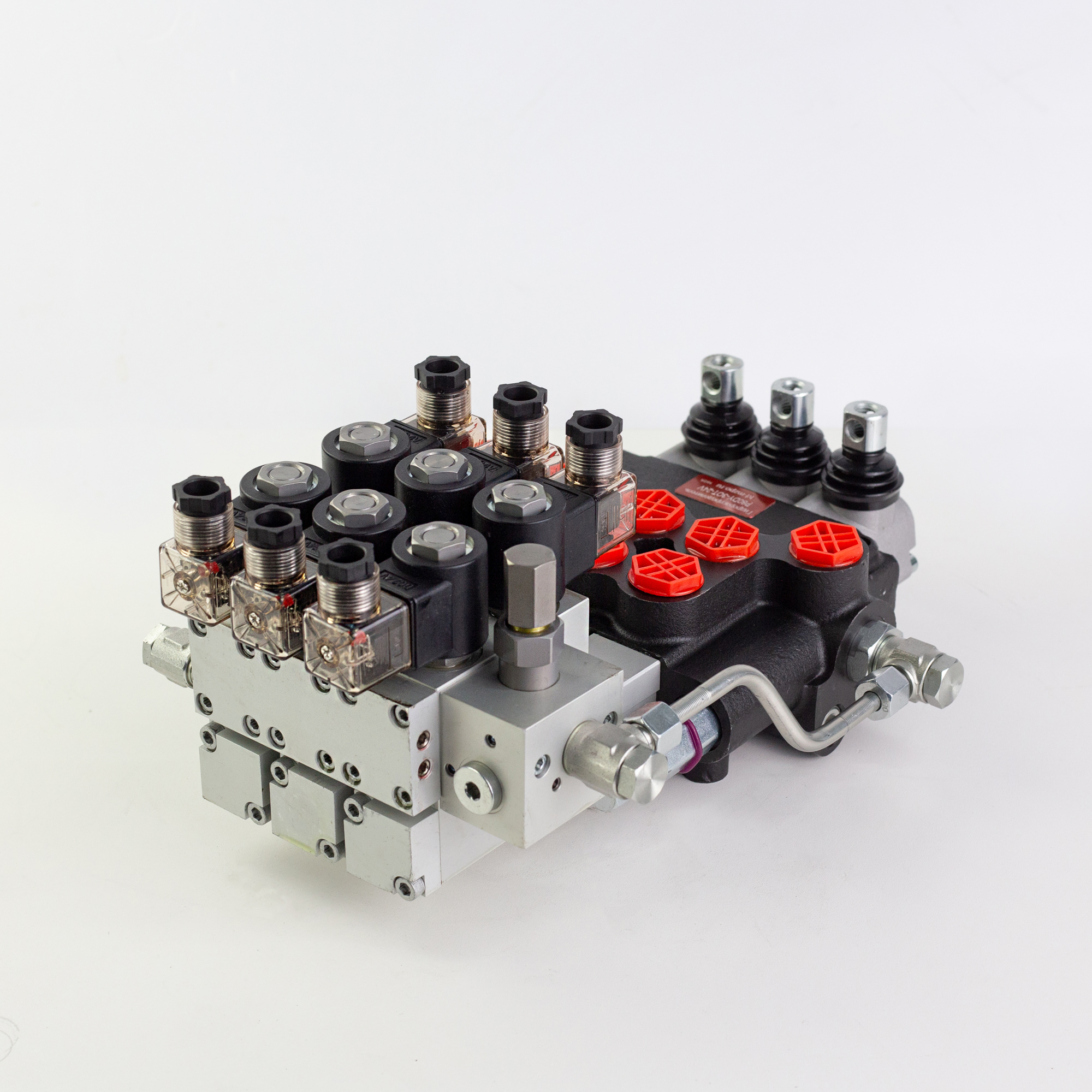

Техническое описание гидрораспределителя P80DY-3OT-24V
Моноблочный гидрораспределитель серии P80DY предназначен для изменения направления потока, регулирования давления и ограничения расхода рабочей жидкости в гидравлических системах. Данное устройство оснащено комбинированной системой управления: ручным приводом (рычажным) и электрогидравлическим дистанционным управлением (напряжение соленоида 24V).
Технические параметры и эксплуатационные характеристики:
- Тип конструкции: Моноблочный распределитель с электрогидравлическим позиционированием золотника.
- Количество рабочих секций: 3 секции.
- Номинальный расход: 80 л/мин, что обеспечивает стабильную работу исполнительных механизмов при высоких скоростях потока.
- Давление: Номинальное рабочее давление составляет 250 бар, максимально допустимое пиковое давление — 315 бар.
- Управление: Электрогидравлическое (24V DC) с возможностью дублирования ручным рычажным управлением.
- Рабочая среда: Минеральные масла для гидравлических систем с кинематической вязкостью в диапазоне 20–100 мм²/с.
- Класс чистоты жидкости: Не ниже 10 класса по NAS1638 или 19/16 по ISO4406.
- Температурный режим: Эксплуатация при температуре окружающей среды от -40 до +60 °C; температура рабочей жидкости от -20 до +80 °C.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 20245-81 в части общих технических условий для гидрораспределителей.
Гидравлические соединения:
- Порты нагнетания (P) и рабочие порты (A, B): G1/2".
- Порт слива (T) и порт последовательного соединения (N): G3/4".
