Техническое описание гидрораспределителя P80DY-5OT-24V
Моноблочный гидрораспределитель серии P80DY с комбинированным электрогидравлическим и ручным управлением предназначен для изменения направления потока, регулирования давления и расхода рабочей жидкости в гидравлических системах. Изделие соответствует требованиям ГОСТ 20245-81 и ГОСТ 16514-96.
Конструктивные особенности и принцип работы

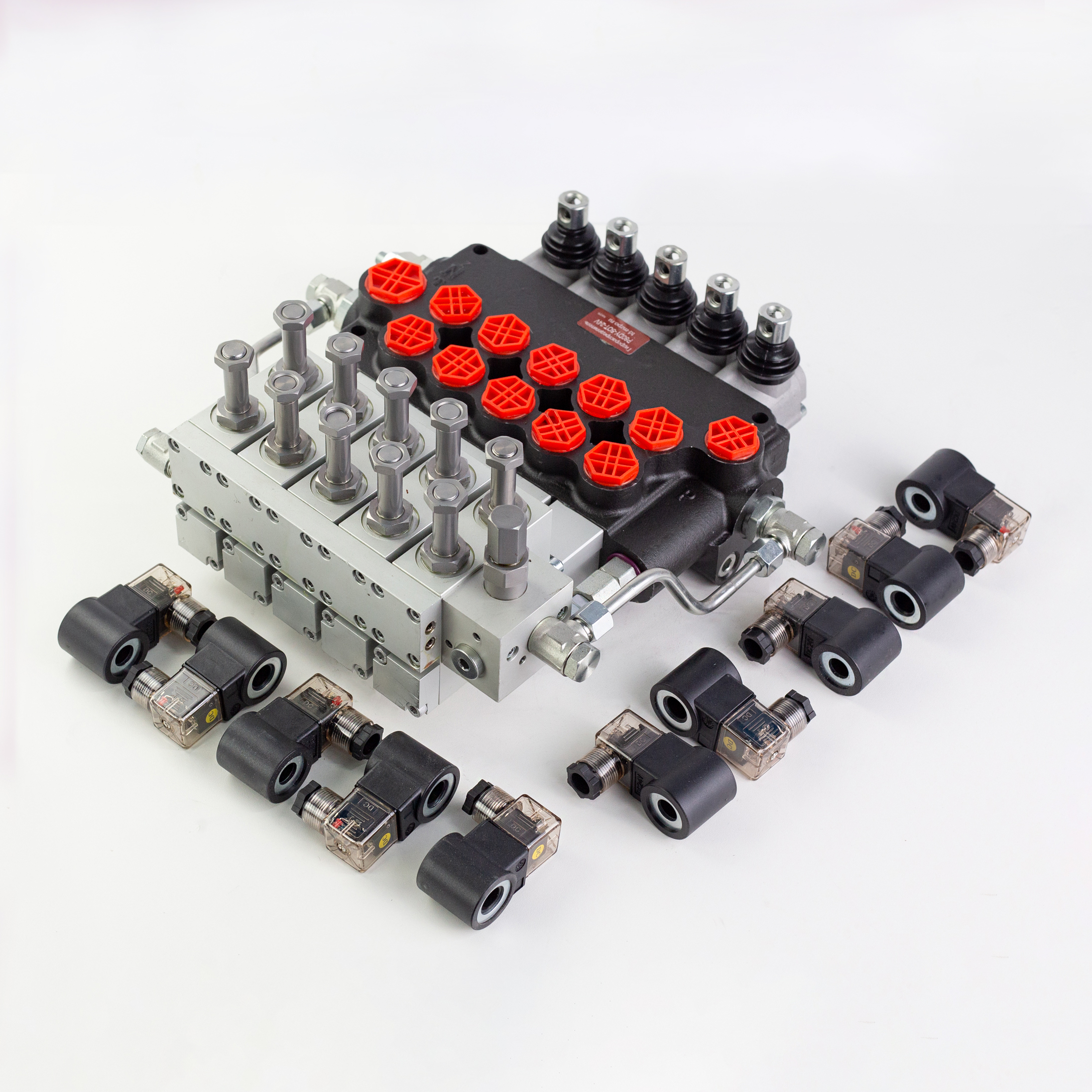

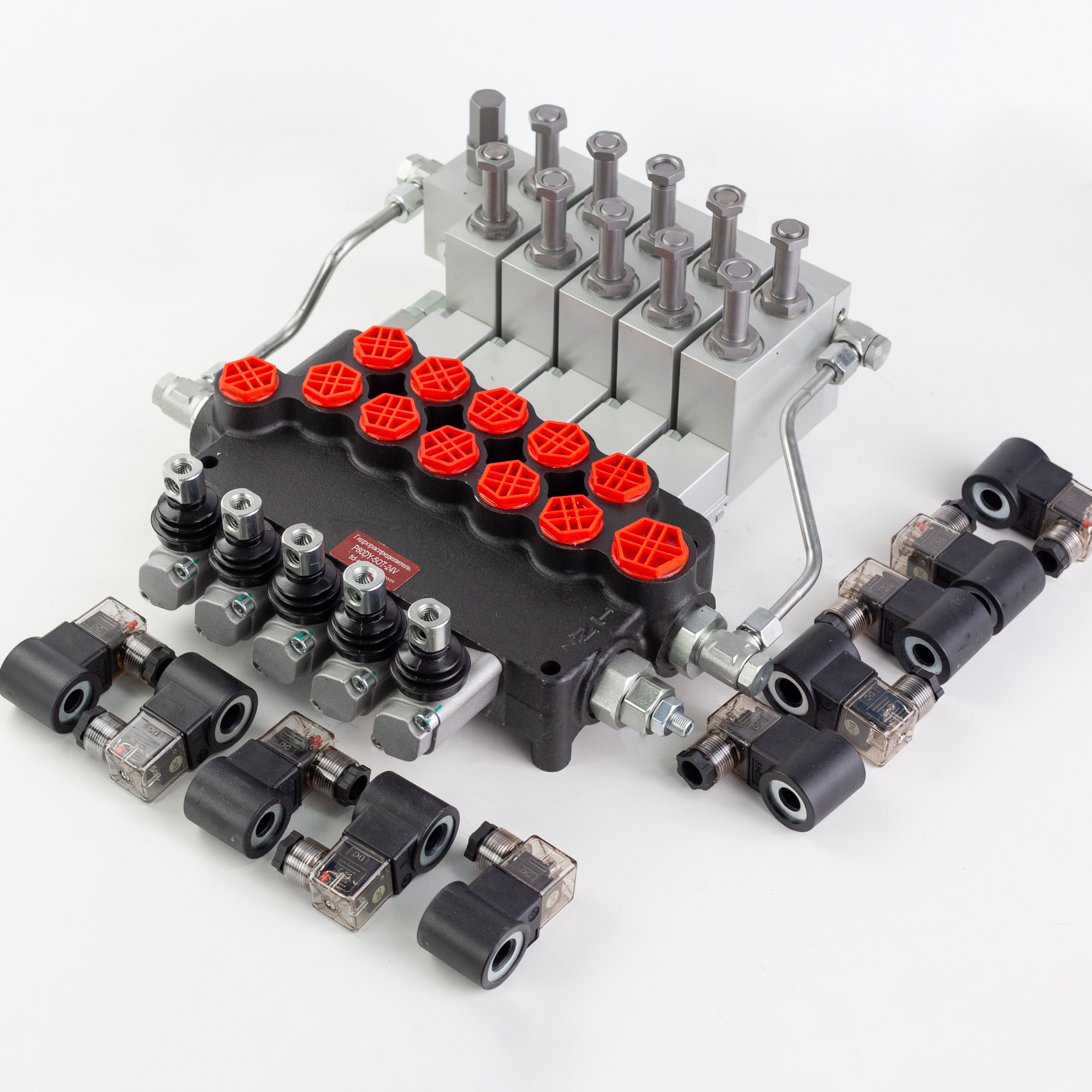

Данный агрегат представляет собой пятисекционный моноблок, обеспечивающий высокую герметичность и компактность системы. Управление золотниками осуществляется как механическим способом (рычаги), так и посредством электромагнитных пилотов (24V DC), что позволяет интегрировать устройство в автоматизированные системы дистанционного управления.
Технические параметры согласно регламентам:
- Тип распределителя: Клапанно-золотниковый, моноблочный.
- Номинальный расход: 80 л/мин, что обеспечивает стабильную работу исполнительных механизмов при средних нагрузках.
- Гидравлический режим: Максимальное рабочее давление в напорной линии составляет 315 бар (31.5 МПа), что соответствует тяжелым условиям эксплуатации по ГОСТ 12.2.086-83.
- Среда эксплуатации: Работа на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с. Чистота рабочей жидкости должна соответствовать классу 10 по NAS1638 или 19/16 по ISO4406.
Присоединительные порты:
- Линии P (напор), A и B (рабочие порты): G1/2"
- Линии T (слив) и N (последовательное соединение): G3/4"
