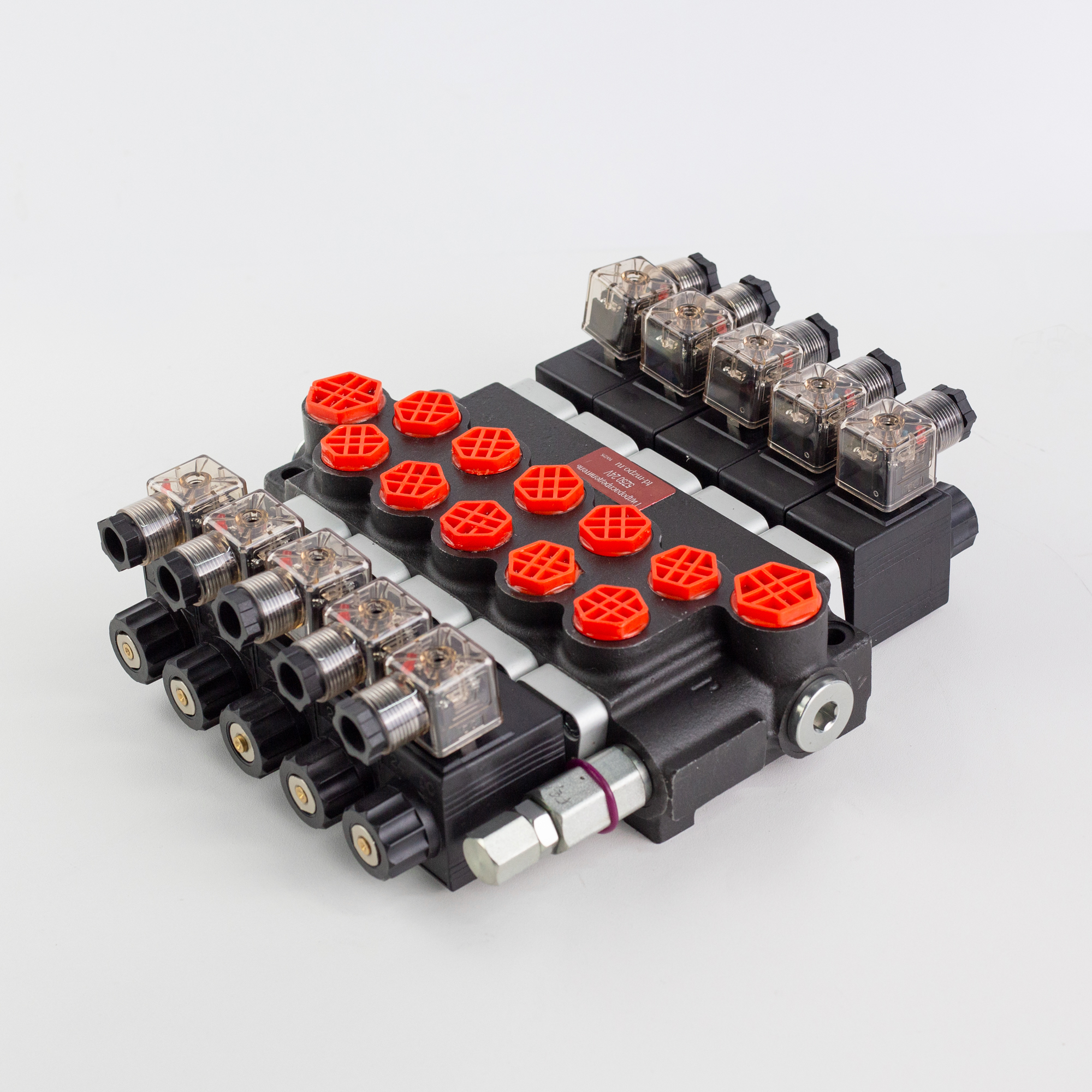

Техническое описание гидрораспределителя 05Z50 24V
Моноблочный гидравлический распределитель секционного типа предназначен для изменения направления потока, ограничения давления рабочей жидкости в гидросистемах и обеспечения разгрузки насоса в нейтральном положении золотников. Устройство оснащено электромагнитным управлением (соленоидами) с рабочим напряжением 24В DC.
Технические характеристики и эксплуатационные параметры:
- Конструкция: Моноблочный корпус из высокопрочного чугуна.
- Количество рабочих секций: 5.
- Тип управления: Электромагнитное (дистанционное).
- Номинальный расход: 50 л/мин.
- Максимальное рабочее давление: 315 бар (в портах A, B), 250 бар (в порту P).
- Гидравлическая схема: Золотник типа "А" (двустороннего действия с пружинным возвратом в нейтраль).
- Стандарты проектирования: Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Условия эксплуатации:
Распределитель адаптирован для работы в широком температурном диапазоне (окружающая среда от -40 до +60 °С). Чистота рабочей жидкости должна соответствовать классу 19/16 по ISO 4406 или 10 классу по NAS 1638. Присоединительные порты выполнены по стандартам BSP (G1/2" и G3/8").
Область применения:
Интеграция в гидросистемы мобильной спецтехники (коммунальные, дорожные, сельскохозяйственные машины) и стационарных промышленных установок, требующих автоматизированного управления исполнительными механизмами.
