Техническое описание гидрораспределителя 06z50 24V

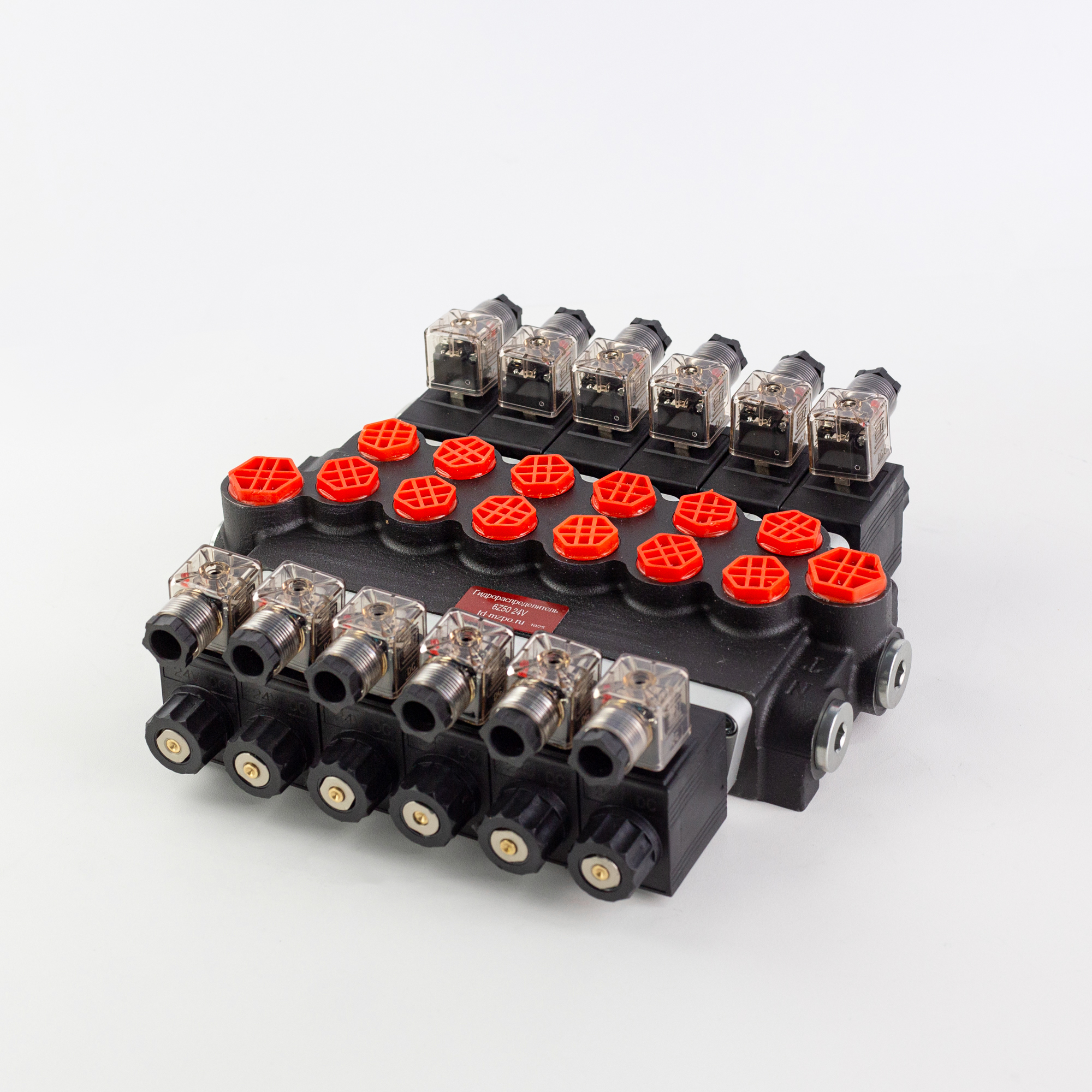

Моноблочный гидрораспределитель 06z50 с электромагнитным управлением предназначен для изменения направления потока, ограничения давления рабочей жидкости и разгрузки насоса в гидравлических системах мобильных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 16514-96 (Гидроприводы объемные. Гидрораспределители. Общие технические условия).
Конструктивные и эксплуатационные особенности:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна, обеспечивающий компактность и герметичность узла.
- Управление: Электромагнитное (соленоидное), напряжение питания 24В постоянного тока, мощность катушки 60 Вт. Разъем стандарта ISO 4400.
- Золотниковая группа: Тип золотника "А" (закрытый центр в нейтральном положении), обеспечивающий фиксацию исполнительных механизмов.
- Гидравлические параметры: Номинальный расход 50 л/мин при максимальном рабочем давлении до 315 бар.
Технические характеристики согласно регламенту:
- Присоединительные порты: Линии P, T, N — G1/2"; Линии A, B — G3/8".
- Чистота рабочей жидкости: Не ниже 10 класса по NAS1638 или 19/16 по ISO4406.
- Температурный диапазон: Эксплуатация при температуре окружающей среды от -40°C до +60°C.
- Масса изделия: 10,3 кг.
Данное устройство является высоконадежным компонентом для интеграции в системы управления коммунальной, строительной и сельскохозяйственной спецтехники.
