Техническое описание гидрораспределителя P80DQ-2OT

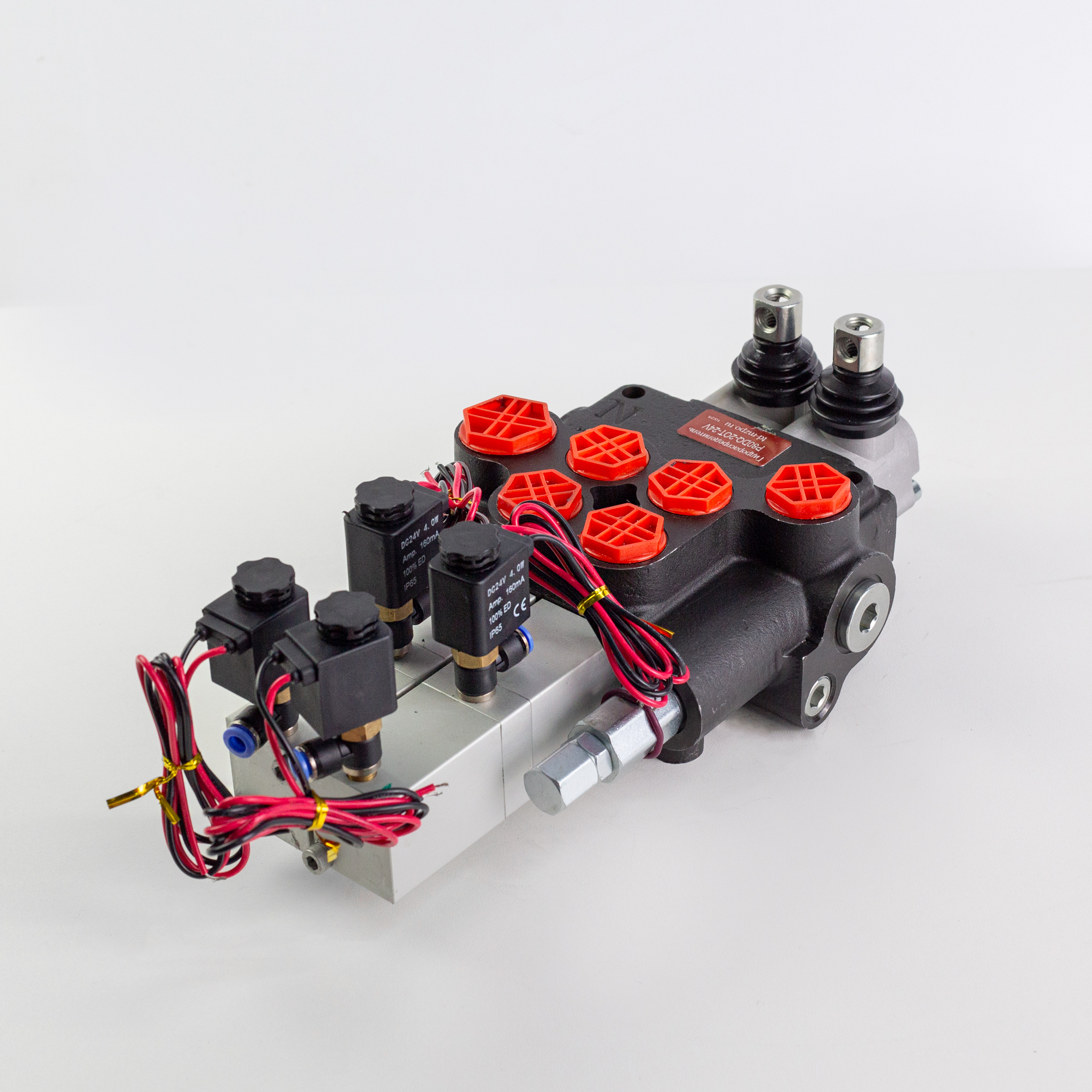

Моноблочный гидрораспределитель серии P80DQ-2OT предназначен для изменения направления потока, ограничения давления и регулирования расхода рабочей жидкости в гидравлических системах. Данное устройство оснащено комбинированной системой управления: ручным приводом и электропневматическим модулем дистанционного позиционирования золотников.
Технические параметры и эксплуатационные характеристики:
- Тип конструкции: Моноблочный корпус из высокопрочного чугуна.
- Количество рабочих секций: 2 секции.
- Номинальный расход: 80 л/мин, что обеспечивает высокую пропускную способность системы.
- Давление: Номинальное рабочее давление составляет 250 бар, с пиковыми нагрузками до 315 бар.

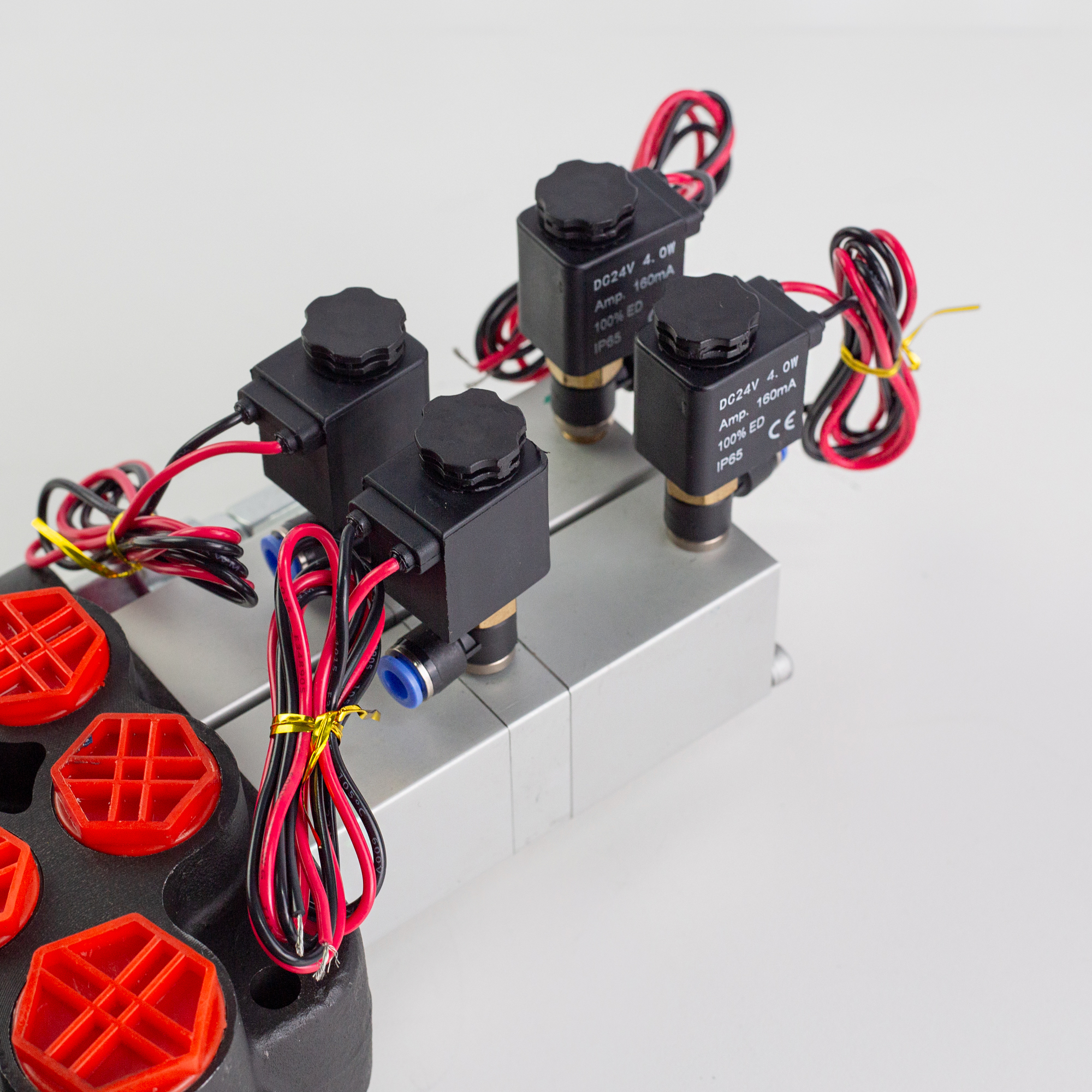

- Управление: Электропневматическое (дистанционное) и дублирующее ручное.
- Рабочая среда: Минеральные масла с кинематической вязкостью в диапазоне 20–100 мм²/с.
- Класс чистоты жидкости: Не ниже 10 по NAS1638 или 19/16 по ISO 4406.
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 20245-81 (Гидрораспределители. Общие технические условия).
Присоединительные порты выполнены по стандарту BSP: линии P, A, B — G1/2"; линии слива T и последовательного соединения N — G3/4". Устройство сохраняет работоспособность при температуре окружающей среды от -40 до +60 °C, что соответствует климатическому исполнению по ГОСТ 15150-69.
