Техническое описание модульного гидрозамка Atos HR-012/4

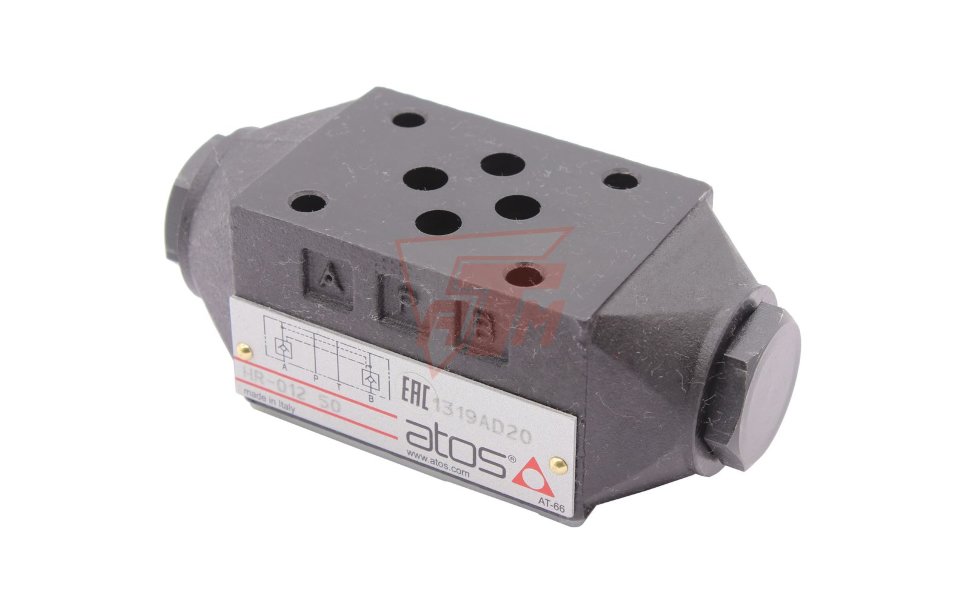

Гидрозамок модели HR-012/4 производства компании Atos представляет собой гидроаппарат обратный управляемый модульного исполнения. Данное устройство предназначено для герметичной фиксации исполнительных механизмов (гидроцилиндров) под нагрузкой путем запирания потока рабочей жидкости в линиях потребителя А и В.
Принцип работы и конструкция
Конструкция выполнена по схеме сдвоенного обратного клапана с декомпрессионным механизмом. При подаче давления в одну из линий (например, А), поток свободно проходит к потребителю. Одновременно с этим управляющий поршень перемещается и принудительно открывает запорный элемент в противоположной линии (В), обеспечивая беспрепятственный слив жидкости. При отсутствии давления в линиях управления подпружиненные конусы плотно прилегают к седлам, обеспечивая герметичность соединения.
Технические характеристики и эксплуатация
- Номинальный расход: до 60 л/мин, что соответствует типоразмеру CETOP 03.
- Максимальное рабочее давление: 350 бар, что позволяет использовать компонент в высоконагруженных гидравлических системах.
- Давление открытия: настроено на 4 бар для обеспечения стабильного срабатывания.
- Монтаж: Модульная установка осуществляется на плиты, соответствующие международному стандарту ISO 4401 и отечественному ГОСТ 31177-2003.
Аппарат характеризуется высокой надежностью, минимальными внутренними утечками и длительным сроком службы при соблюдении требований к фильтрации рабочей жидкости (не хуже класса 20/18/15 по ISO 4406).
