Техническое описание гидрозамка Atos KR-012/2

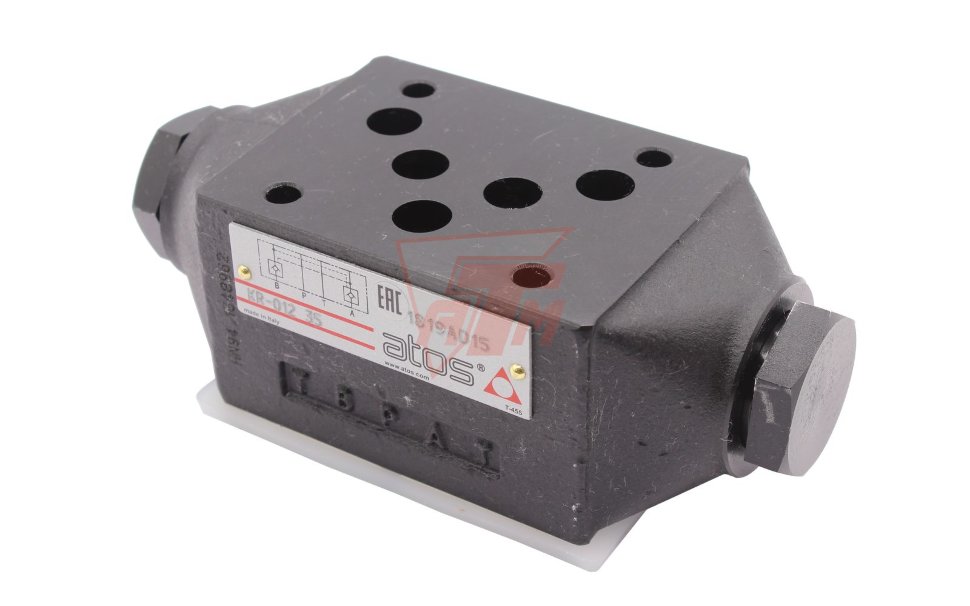

Гидрозамок модульного исполнения Atos KR-012/2 представляет собой двухсторонний обратный клапан с гидравлическим управлением, предназначенный для эксплуатации в составе гидравлических систем промышленного оборудования. Устройство обеспечивает герметичное запирание исполнительных механизмов (гидроцилиндров) в статическом положении, предотвращая самопроизвольное перемещение штока под воздействием внешней нагрузки.
Конструктивные особенности и принцип работы
Модель KR-012/2 относится к аппаратуре типоразмера CETOP 05 (Ду=10 мм). Конструкция включает в себя два запорных элемента, расположенных в линиях A и B. При подаче давления в одну из линий, управляющий поршень механически открывает обратный клапан в противоположной линии, обеспечивая свободный слив рабочей жидкости. При отсутствии давления управления оба клапана удерживаются в закрытом состоянии пружинами и давлением нагрузки.
Технические характеристики и эксплуатация
- Максимальный расход: до 120 л/мин, что обеспечивает высокую динамику работы привода.
- Рабочее давление: номинальное давление до 315 бар гарантирует надежность в высоконагруженных системах.
- Монтажный интерфейс: соответствует международному стандарту ISO 4401-05 и отечественному ГОСТ 26890-86, что позволяет интегрировать гидрозамок в стандартные модульные плиты без использования дополнительных переходников.
- Рабочая среда: гидравлические масла на минеральной основе с вязкостью от 15 до 380 сСт. Требуемый класс чистоты согласно ISO 4406 — не ниже 21/19/16.
Преимущества
Применение гидрозамка KR-012/2 позволяет исключить утечки в распределительной аппаратуре и обеспечить точное позиционирование рабочих органов. Модульный монтаж существенно сокращает габариты гидроблока и минимизирует количество внешних трубопроводных соединений, снижая риск возникновения протечек в системе.
