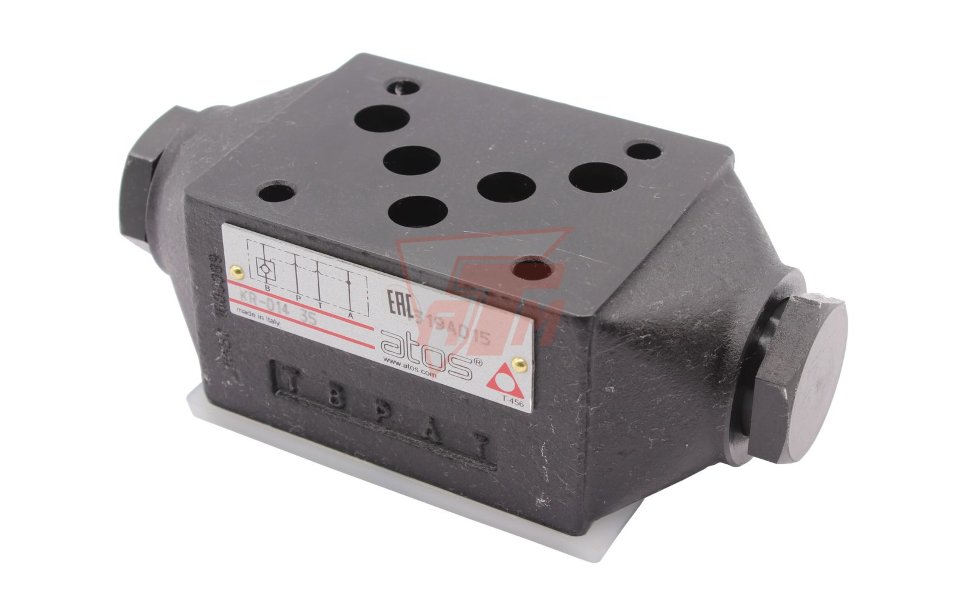

Техническое описание гидрозамка Atos KR-014/2
Гидрозамок модульного исполнения Atos KR-014/2 представляет собой двухлинейный обратный клапан с гидравлическим управлением. Данный аппарат предназначен для герметичной фиксации исполнительных механизмов под нагрузкой путем запирания потока рабочей жидкости в гидролиниях A и B. Устройство обеспечивает свободный проход масла в одном направлении и блокирует его в обратном до момента подачи управляющего давления в противоположную линию.
Конструктивные и эксплуатационные особенности:
- Монтажный интерфейс: Соответствует международному стандарту ISO 4401 (размер 10) и ГОСТ 31177-2003, что обеспечивает полную взаимозаменяемость с аналогичными модульными компонентами типоразмера CETOP 05.
- Принцип действия: Разблокировка обратных клапанов осуществляется встроенным поршнем управления. При подаче давления в одну из линий, поршень перемещается и принудительно открывает запорный элемент в противоположной линии.
- Технические параметры: Максимальное рабочее давление составляет 315 бар, а пропускная способность достигает 120 л/мин, что позволяет использовать гидрозамок в высоконагруженных гидравлических системах.
- Материалы и исполнение: Корпус выполнен из высокопрочного литья, внутренние компоненты проходят прецизионную механическую обработку и термическое упрочнение для обеспечения минимальных утечек и длительного срока службы.
Технические характеристики согласно регламентам:
Изделие соответствует требованиям безопасности и техническим нормам ГОСТ 31177-2003. Эксплуатация рекомендуется на минеральных маслах с кинематической вязкостью от 15 до 380 мм²/с при соблюдении класса чистоты не ниже 20/18/15 по ISO 4406.
