Техническое описание гидрозамка Atos KR-013/D/BT

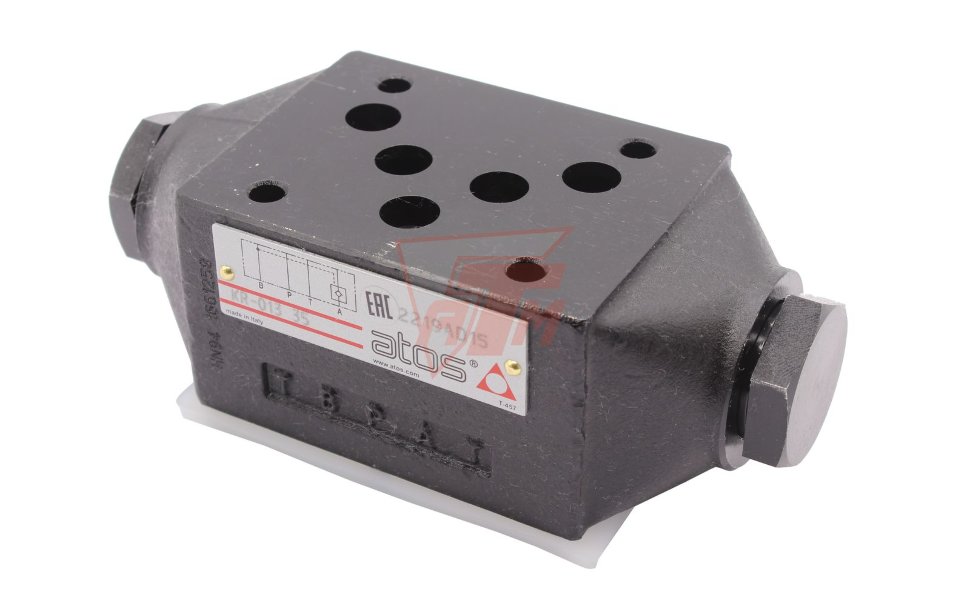

Модульный гидрозамок Atos серии KR-013/D/BT представляет собой двухлинейный обратный клапан с гидроуправлением, предназначенный для монтажа в стековую систему согласно стандарту CETOP 05 (ISO 4401 размер 10). Данное устройство обеспечивает герметичное запирание потока рабочей жидкости в одном направлении и свободное прохождение в противоположном. При подаче управляющего давления в соответствующую линию управления, запорный элемент принудительно открывается, обеспечивая двусторонний поток.
Конструктивные и эксплуатационные особенности:
- Функциональное назначение: Запорный орган тарельчатого типа обеспечивает минимальные утечки в закрытом состоянии, что критически важно для фиксации исполнительных механизмов под нагрузкой.
- Гидравлические параметры: Максимальное рабочее давление составляет 315 бар при номинальном расходе до 120 л/мин. Условный проход (DN) 10 мм.
- Материалы и уплотнения: Корпус выполнен из высокопрочного чугуна, внутренние компоненты проходят прецизионную механическую обработку и термообработку. Уплотнения типа BT (Buna N) оптимизированы для работы в широком температурном диапазоне.
- Стандартизация: Изделие соответствует требованиям ГОСТ 31177-2003 в части общих технических условий для гидравлических приводов и объемных гидромашин.
Технические характеристики:
- Тип монтажа: Модульный, плиточный (CETOP 05).
- Рабочая жидкость: Минеральные масла с вязкостью от 15 до 380 мм²/с.
- Температурный режим: От -20°C до +80°C.
- Давление открытия клапана: 0.5 бар.
Гидрозамок KR-013/D/BT применяется в гидросистемах станочного оборудования, прессов и мобильной техники, где требуется высокая надежность удержания гидравлических цилиндров в заданном положении.
