Техническое описание гидрозамка Atos HR-013/4/PE

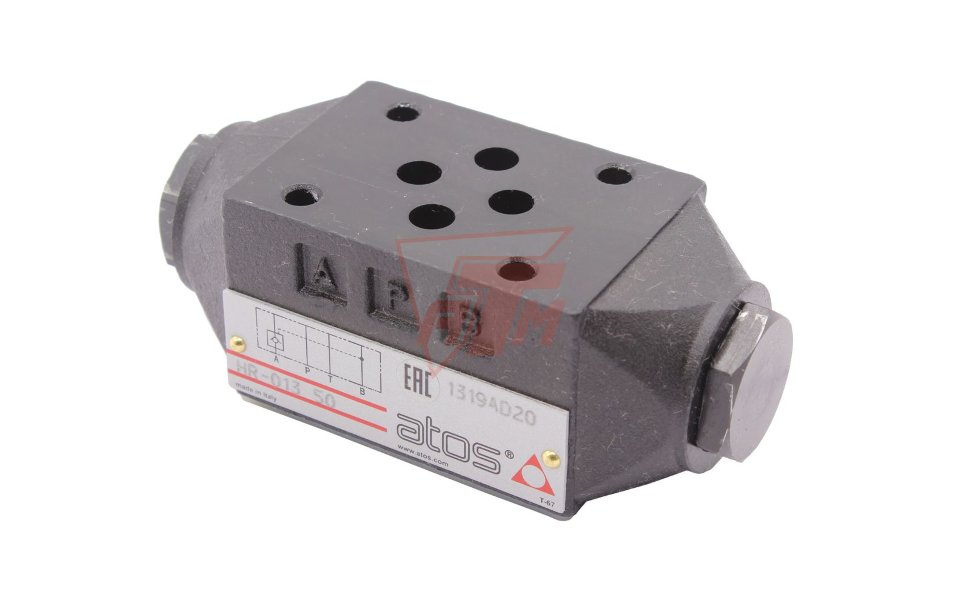

Гидрозамок модульного исполнения модели HR-013/4/PE представляет собой двухлинейный обратный клапан с гидравлическим управлением. Данное устройство предназначено для герметичной фиксации исполнительных механизмов под нагрузкой путем запирания потока рабочей жидкости в одном или двух направлениях (в зависимости от конфигурации линии) при отсутствии давления управления.
Конструктивные особенности и принцип работы
Аппарат выполнен в соответствии с международными стандартами монтажных поверхностей ISO 4401 (размер 06) и отечественным ГОСТ 26890-86, что обеспечивает полную взаимозаменяемость с аналогичными узлами модульного монтажа (CETOP 03). При подаче управляющего давления на пилотный поршень происходит принудительное открытие запорного элемента, что позволяет рабочей жидкости протекать в обратном направлении.
Технические характеристики:
- Условный проход (DN): 6 мм;
- Максимальное рабочее давление: 350 бар;
- Максимальный расход: до 60 л/мин;
- Давление открытия клапана: 0,5 бар;
- Чистота рабочей жидкости: класс 20/18/15 согласно ISO 4406 (соответствует требованиям ГОСТ 17216-2001).
Корпус изделия имеет фосфатное покрытие, внутренние детали изготовлены из высокопрочной закаленной стали, что гарантирует минимальные внутренние утечки и длительный ресурс эксплуатации в гидросистемах высокого давления. Уплотнения типа PE обеспечивают совместимость с широким спектром минеральных масел и синтетических жидкостей.
