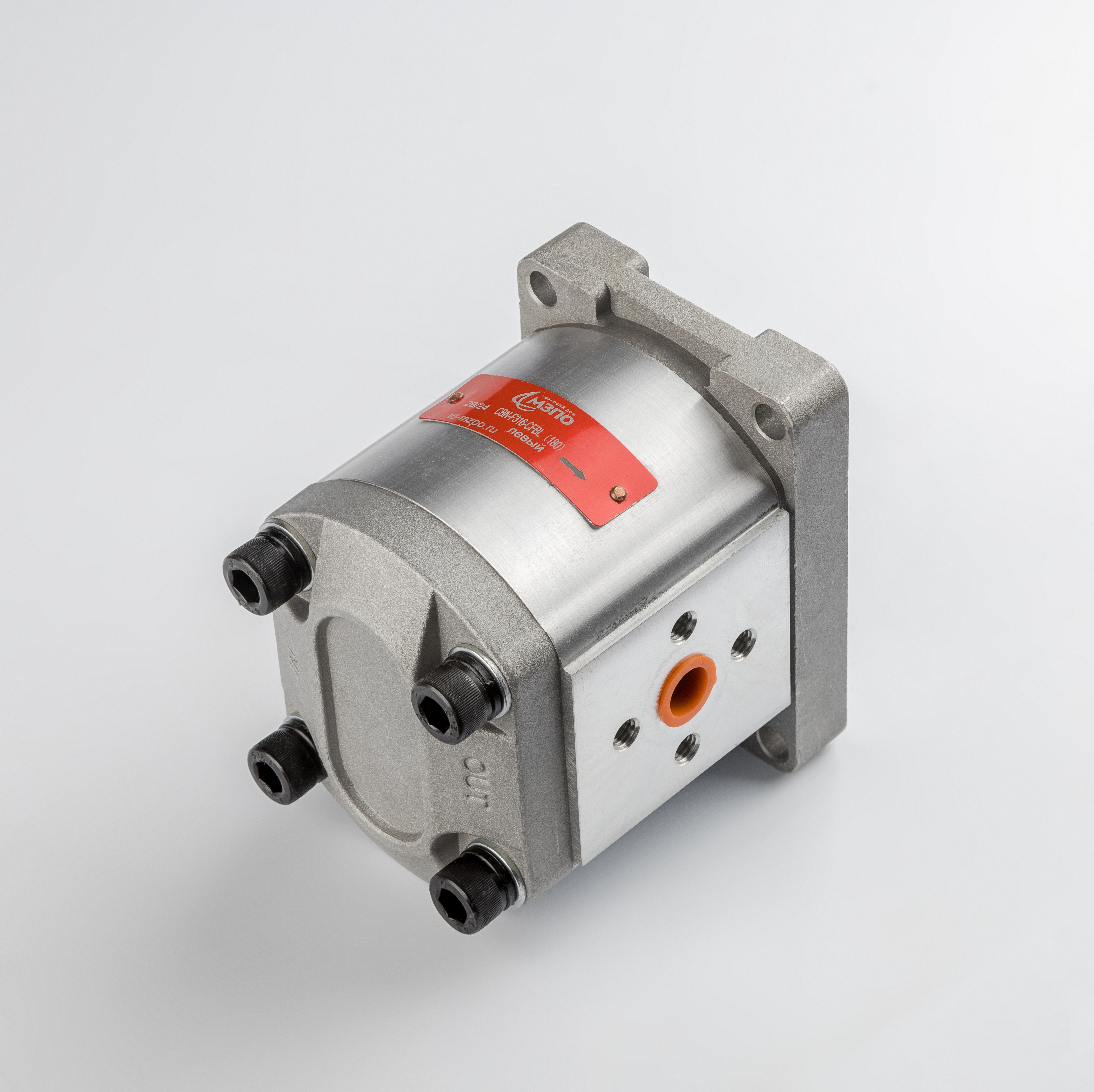

Техническое описание шестеренного насоса CBN-F316-CFBL (180)
Данный гидравлический агрегат представляет собой объемный роторный насос шестеренного типа с внешним зацеплением. Устройство предназначено для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Насос спроектирован для эксплуатации в гидросистемах мобильной техники, включая минитракторы и сельскохозяйственные агрегаты, обеспечивая стабильное нагнетание минерального масла.
Конструктивные и эксплуатационные особенности:
- Гидравлические параметры: Номинальный рабочий объем составляет 16 см³/об. Агрегат рассчитан на работу при номинальном давлении 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Эффективное функционирование обеспечивается в диапазоне частот вращения от 600 до 3000 об/мин.
- Механический интерфейс: Вал выполнен в конфигурации «плоский шлиц». Присоединительный фланец имеет прямоугольную форму, что обеспечивает жесткую фиксацию на посадочном месте.
- Конфигурация портов: Подключение в гидролинию выполнено под углом 180 градусов. Входное отверстие имеет резьбовое соединение 18 мм, выходное — 14 мм.
- Направление вращения: Левое (против часовой стрелки со стороны приводного вала).
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим условиям для гидравлического оборудования согласно ГОСТ 17411-91.
