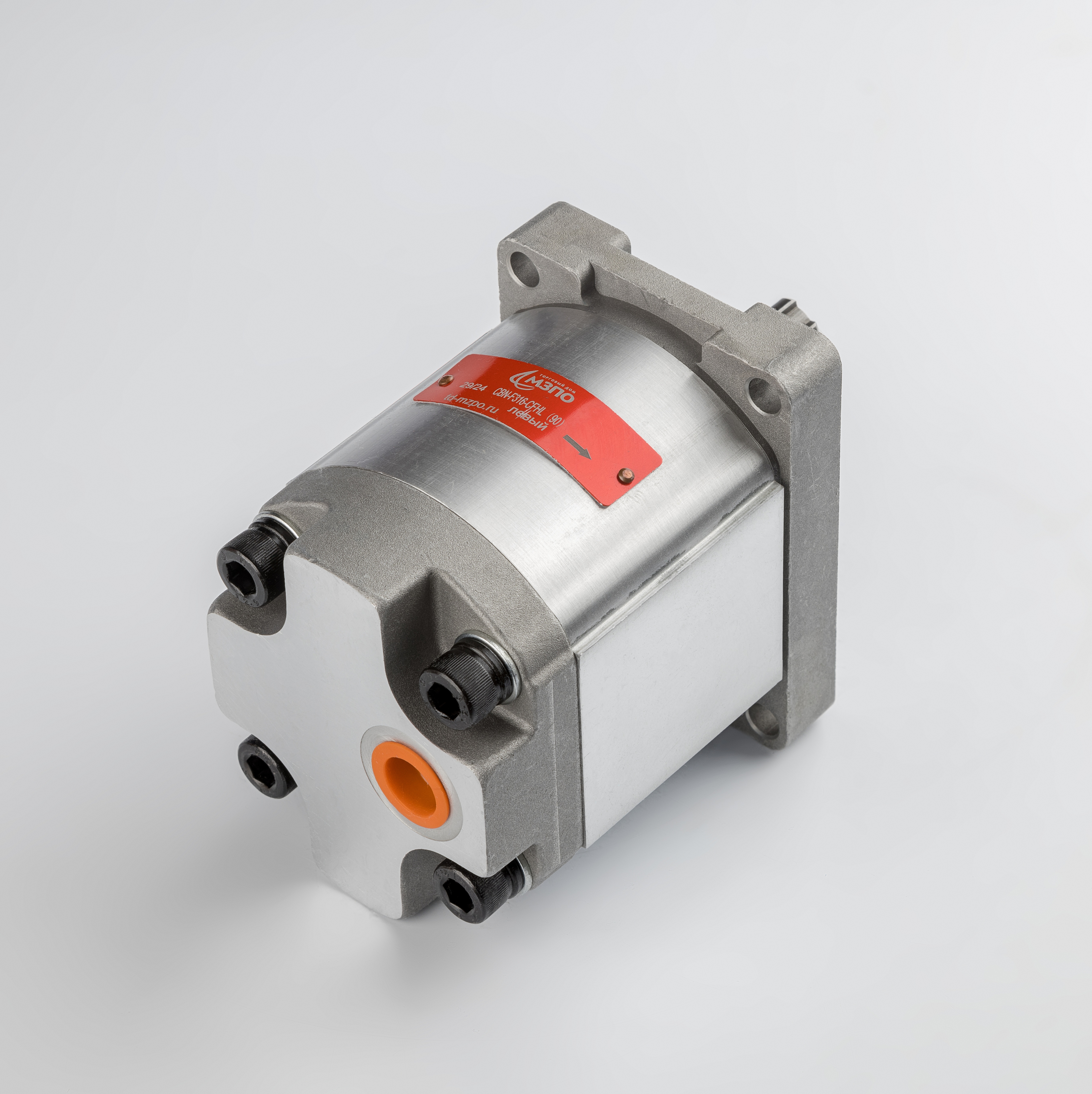

Техническое описание шестеренного насоса серии CBN-F3
Данный гидравлический агрегат представляет собой объемный роторный насос шестеренного типа с внешним зацеплением. Устройство предназначено для преобразования механической энергии приводного вала в гидравлическую энергию потока рабочей жидкости. Насос спроектирован для эксплуатации в составе гидросистем малогабаритной спецтехники, тракторов и мобильных машин.
Конструктивные и эксплуатационные особенности:
- Гидравлический контур: Номинальный рабочий объем составляет 16 см³/об. Система рассчитана на работу при номинальном давлении 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Приводной механизм: Вал выполнен в 4-шлицевом исполнении, что обеспечивает надежную передачу крутящего момента. Направление вращения — левое (против часовой стрелки со стороны вала).
- Монтажные интерфейсы: Установка осуществляется посредством прямоугольного фланца. Подключение к гидролинии реализовано под углом 90 градусов. Входные и выходные порты имеют метрическую резьбу М18x1,5.
- Скоростной режим: Эффективная работа агрегата обеспечивается в диапазоне частот вращения от 600 до 3000 об/мин.
Соответствие стандартам:
Изделие изготовлено и испытано в соответствии с требованиями ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний) и отвечает общим техническим требованиям к гидравлическим шестеренным насосам согласно ГОСТ 19027-89. Применяемые рабочие жидкости должны соответствовать классу чистоты не ниже 12 по ГОСТ 17216-2001.
